Panel de fusibles del tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 2 | 10A | (A/BAG IND) Advertencia de airbag | |
| 3 | 15A | (TCU B/UP) Transeje automático | |
| 4 | 10A | (A/BAG) Airbag | |
| 5 | 15A | (IGN COIL) Encendido | |
| 6 | 10A | (SNSR) Sensor de O2 | |
| 7 | 15A | (INJ) Inyección | |
| 8 | 20A | (DSL ECU1) - | |
| 9 | 10A | (DSL ECU2) - | |
| 13 | 10A | (ABS/ESP) Sistema de frenos antibloqueo/ Programa electrónico de estabilidad | |
| 14 | 10A | (CLUSTER) Tablero de instrumentos | |
| 15 | 10A | (T/SIG LP) Luz de giro | |
| 16 | 25A | (P/WDW RR) Ventanilla eléctrica (trasera) | |
| 17 | 25A | (P/WDW FRT) Ventanilla eléctrica (delantera) | |
| 18 | 15A | (RR WIPER) Limpiaparabrisas trasero | |
| 19 | 10A | (H/LP (LH)) Faro delantero (izquierdo) | |
| 20 | 10A | (H/LP (RH)) Faro delantero (derecho) | |
| 21 | 10A | (IGN O/S MIR FATC) Espejo retrovisor exterior | |
| 23 | 15A | (C/LIGHTER) Encendedor de cigarrillos | |
| 24 | 10A | (HTD GLASS2) Desempañador de luneta trasera | |
| 25 | 20A | (C/DR LOCK) Cierre centralizado de puertas | |
| 26 | 20A | (HTD GLASS 1) Desempañador de luneta trasera | |
| 27 | 10A | (START SIG) Motor de arranque | |
| 28 | 10A | (A/CON SW) Aire acondicionado | |
| 29 | 15A | (SEAT HTD) Asiento calefaccionado | |
| 30 | 10A | (RR FOG LP) Luz antiniebla trasera | |
| 31 | 20A | (FRT WIPER) Limpiaparabrisas delantero | |
| 32 | 10A | (FUEL PUMP) Bomba de combustible |

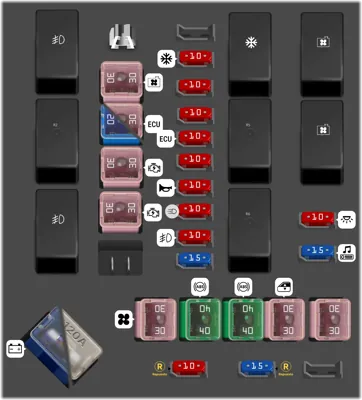

Panel de fusibles del compartimiento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Ventilador del radiador | |
| - | 20A | Unidad de control del motor | |
| - | 30A | Unidad de control del motor | |
| - | 30A | Encendido | |
| - | 30A | Encendido | |
| - | 30A | Soplador | |
| - | 40A | Sistema de frenos antibloqueo | |
| - | 40A | Sistema de frenos antibloqueo | |
| - | 30A | Ventana eléctrica | |
| - | 30A | B+ en panel | |
| - | 10A | Aire acondicionado | |
| - | 10A | Luz trasera (izquierda) | |
| - | 10A | Luz trasera (derecha) | |
| - | 10A | Unidad de control del motor | |
| - | 10A | Luz de freno | |
| - | 10A | Bocina | |
| - | 10A | Luz de conducción diurna | |
| - | 10A | Luz antiniebla delantera | |
| - | 15A | Luces de advertencia de peligro | |
| - | 10A | Luces interiores | |
| - | 15A | Audio | |
| - | 10A | Fusible de repuesto | |
| - | 15A | Fusible de repuesto | |
| - | 100A | Alternador, Batería | |
| - | 120A | Alternador, Batería | |
| - | Herramienta para la extracción de los fusibles. | ||
| - | Relé de luz antiniebla delantera | ||
| - | Relé de bocina | ||
| - | Relé de luz antiniebla trasera | ||
| - | Relé de aire acondicionado | ||
| - | Relé del motor de arranque | ||
| - | Relé de luz trasera | ||
| - | Relé del ventilador del radiador | ||
| - | Relé del ventilador del radiador |
Panel de fusibles secundario del compartimiento del motor [Diésel]
![Panel de fusibles secundario del compartimiento del motor [Diésel]](/static/fusebox/kia/picanto/kia_picanto_2011_2.webp)
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | Calentador PTC 1 | |
| - | 80A | Dirección asistida motorizada | |
| - | 40A | Calentador PTC 2 | |
| - | 80A | Bujía de precalentamiento | |
| - | 40A | Calentador PTC 3 | |
| - | 30A | Sensor temporal del calentador del filtro de combustible |
Panel de fusibles secundario del compartimiento del motor [Gasolina]
![Panel de fusibles secundario del compartimiento del motor [Gasolina]](/static/fusebox/kia/picanto/kia_picanto_2011_3.webp)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 80A | (MDPS) Dirección asistida motorizada |
