Kia Picanto / Fusibles 2021

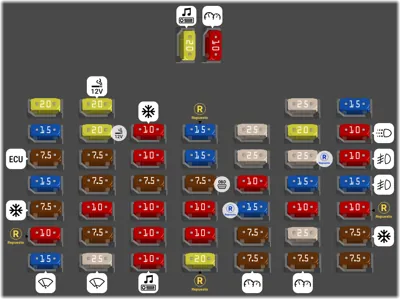

Panel de fusibles del lado del conductor

Panel de fusibles del lado del conductor
N°ADescripción
1 20A Audio, unidad principal de audio/video y navegación, convertidor DC-DC bajo, módulo E-Call
2 10A Tablero de instrumentos, BCM (módulo de control de la carrocería)/SLM (módulo de cinturón de seguridad e iluminación), módulo de control de aire acondicionado, MUT (prueba de unidad múltiple), luz de cortesía del conductor, luz de maletero, luces interiores/luz de consola superior, interruptor de espejo exterior eléctrico
3 20A Pestillo de bloqueo de la puerta del conductor, relé de desbloqueo del portón trasero, relé de bloqueo/desbloqueo de puertas
4 20A Toma de corriente
5 25A Módulo de ventana eléctrica de seguridad del conductor
6 15A SSEM (módulo electrónico de señal de parada) (módulo de control de interruptor de potencia inteligente)
7 15A BCM (módulo de control de la carrocería), interruptor de luces de emergencia
8 20A Encendedor de cigarrillos
9 10A Calentador de espejo exterior, ECM (módulo de control del motor)/PCM (módulo de control del tren motriz), módulo de control de aire acondicionado
10 15A REPUESTO
11 25A Interruptor principal de ventana eléctrica, motor de ventana eléctrica del pasajero
12 20A Módulo de control del asiento del conductor/pasajero
13 10A Relé DRL (luz de conducción diurna)
14 7.5A [Sin entrada sin llave] Interruptor de embrague, ECM (módulo de control del motor), módulo de control de llave inteligente, bloque de conexiones del compartimento del motor (relé de arranque). [Con entrada sin llave] Relé de alarma antirrobo
15 7.5A Faro derecho, lámpara combinada trasera derecha, iluminación (+)
16 10A Interruptor de consola, módulo de consola de asiento de conductor/pasajero, ETCS (sistema electrónico de cobro de peajes)
17 15A Bloque de conexiones del compartimento del motor (interruptor de luces de reversa), interruptor de luz de freno, interruptor de presión de vacío, sensor de velocidad del vehículo
18 25A Interruptor principal de ventana eléctrica, motor de ventana eléctrica del pasajero
19 25A REPUESTO
20 10A Luz antiniebla trasera, tablero de instrumentos
21 15A Resorte de reloj (interruptor de control remoto)
22 7.5A Faro izquierdo, lámpara combinada trasera izquierda
23 7.5A BCM (módulo de control de la carrocería), interruptor de panel de instrumentos, actuador del dispositivo de nivelación de faros izquierdo/derecho
24 7.5A Módulo de control ABS (sistema de frenos antibloqueo)/ESC (control electrónico de estabilidad), diagnóstico
25 10A Interruptor de luz de freno, módulo de control de llave inteligente
26 15A Motor del quemacocos
27 15A Luz antiniebla delantera, tablero de instrumentos
28 7.5A Módulo de control de aire acondicionado, interruptor de presión dual, bloque de conexiones del compartimento del motor (relé del soplador)
29 10A Bloque de conexiones del compartimento del motor (relé de luces bajas, relé de luces altas), calentador de boquilla, módulo de control del asiento del conductor/pasajero
30 10A Módulo de control AEB (frenado de emergencia autónomo)
31 10A PCM (módulo de control del tren motriz)/ECM (módulo de control del motor), módulo de control de llave inteligente/módulo inmovilizador
32 15A REPUESTO
33 10A Módulo inmovilizador
34 10A REPUESTO
35 10A REPUESTO
36 7.5A BCM (módulo de control de la carrocería)/SLM (módulo de cinturón de seguridad e iluminación), módulo de control de llave inteligente
37 10A Interruptor de luces de emergencia
38 10A ACU (unidad de control de airbag)
39 7.5A BCM (módulo de control de la carrocería)/SLM (módulo de cinturón de seguridad e iluminación), unidad de recordatorio de cinturón de seguridad trasero
40 25A Módulo de control de llave inteligente
41 7.5A Módulo de control de aire acondicionado, motor del soplador
42 15A Interruptor multifunción (limpiaparabrisas)
43 25A Interruptor multifunción (limpiaparabrisas), motor del limpiaparabrisas delantero
44 10A BCM (módulo de control de la carrocería)/SLM (módulo de cinturón de seguridad e iluminación), módulo E-Call MTS (sistema telemático Mozen), audio, convertidor DC-DC bajo, unidad principal de audio/video y navegación, módulo de control de llave inteligente, interruptor de espejo exterior eléctrico
45 20A REPUESTO
46 7.5A Tablero de instrumentos, módulo de control de aire acondicionado
47 7.5A Tablero de instrumentos
48 7.5A Unidad MDPS (dirección asistida impulsada por motor)

Panel de fusibles del compartimento del motor [Motor Kappa 1.0L/1.2L MPI (Gasolina)]

Panel de fusibles del compartimento del motor [Motor Kappa 1.0L/1.2L MPI (Gasolina)]
N°ADescripción
- (MINI) Relé principal
- (MICRO) Relé de aire acondicionado
- (MICRO DE ALTA CORRIENTE) Relé de arranque
- (MICRO DE ALTA CORRIENTE) Relé del soplador
- (MICRO) Relé de bocina
- (MICRO) Relé de bocina de alarma antirrobo
- (MICRO DE ALTA CORRIENTE) Relé del ventilador de refrigeración
- (MICRO) Relé de lámpara de vacío
- (MICRO DE ALTA CORRIENTE) Relé de luces bajas
- (MICRO) Relé de luces altas
- (MICRO) Relé de la bomba de combustible
1 [Sin ISG] Fusible (ABS1, ABS2, DESEMPAÑADOR TRASERO, TOMA DE CORRIENTE, SOPLADOR), Alternador
1 [Con ISG] Fusible (ABS1, ABS2, DESEMPAÑADOR TRASERO, TOMA DE CORRIENTE, SOPLADOR), Alternador
2 Módulo MDPS (Dirección asistida motorizada)
3 40A Bloque de conexiones del tablero de instrumentos (Relé del desempañador trasero)
4 40A Relé del soplador
5 40A Bloque de conexiones del tablero de instrumentos (Relé de toma de corriente)
6 50A Bloque de conexiones del tablero de instrumentos (Relé de elevalunas eléctrico), Fusible del bloque de conexiones del tablero de instrumentos (Techo solar, Calentador de asiento, Llave inteligente 1, Llave inteligente 2, Interruptor de freno, Elevalunas eléctrico de seguridad)
7 30A Relé del ventilador de refrigeración
8 50A Fusible (ALT, MDPS, B+3, H/LP LH, ECU3, H/LP LOW). Fusible del bloque de conexiones del tablero de instrumentos (Luz antiniebla delantera, Luz antiniebla trasera, Audio, luces interiores, DRL, Luz de freno)
9 30A Relé de arranque, Caja de relés PDM (Relé IG2), Interruptor de encendido
10 40A Módulo de control ABS (Sistema de frenos antibloqueo)/ESC (Control electrónico de estabilidad), Conector de comprobación multiusos
11 30A Módulo de control ABS (Sistema de frenos antibloqueo)/ESC (Control electrónico de estabilidad)
13 30A [Con llave inteligente] Caja de relés PDM (Relé IG1, Relé ACC) [Sin llave inteligente] Interruptor de encendido
14 40A Bloque de conexiones del tablero de instrumentos (Relé de luces traseras), Fusible del bloque de conexiones del tablero de instrumentos (Cierre de puertas, Emergencia)
15 30A Relé principal
16 10A Faro izquierdo, tablero de instrumentos
17 10A Faro derecho
18 10A Relé de luces altas. Faro izquierdo/derecho, tablero de instrumentos
21 10A Interruptor multifunción, Motor del limpiaparabrisas delantero
22 15A ECM (Módulo de control del motor)/PCM (Módulo de control del tren motriz), Válvula solenoide de control de purga (M/T), Válvula de control de aceite #1/#2 (IN/EX)(M/T), Compresor de aire acondicionado
23 15A Válvula de parada de refrigeración, Sensor de oxígeno (Superior/Inferior), Sensor de rueda delantera derecha, Válvula de cierre del canister
24 15A ECM (Módulo de control del motor)/PCM (Módulo de control del tren motriz), Inyector #1/#2/#3/#4, Relé de la bomba de combustible, Válvula solenoide de control de purga (A/T), Válvula de control de aceite #1/#2 (IN/EX)(A/T)
25 15A Bobina de encendido #1/#2/#3, Bobina de encendido #4 (Motor 1.2L MPI), Condensador (Motor 1.2L MPI)
27 10A Interruptor de luces de reversa, luces de reversa
28 20A Relé de luces bajas
29 20A Relé de luces altas
30 20A Relé de la bomba de combustible
31 15A ECM (Módulo de control del motor)/PCM (Módulo de control del tren motriz)
32 15A Relé de bocina, Relé de bocina de alarma antirrobo
33 20A Relé de lámpara de vacío
34 10A Relé de aire acondicionado

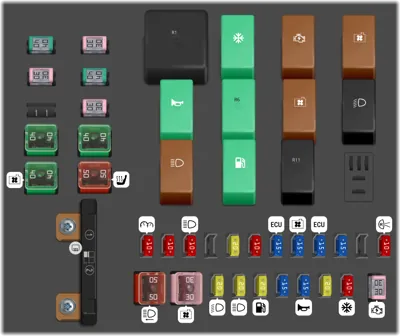

Panel de fusibles del compartimiento del motor [Motor Kappa 1.0L MPI (FFV)]

Panel de fusibles del compartimiento del motor [Motor Kappa 1.0L MPI (FFV)]
N°ADescripción
- Relé principal
- Relé de aire acondicionado
- Relé de arranque
- Relé del ventilador
- Relé de bocina
- Relé de bocina de alarma antirrobo
- Relé del ventilador de enfriamiento
- Relé de luces bajas
- Relé de luces altas
- Relé de la bomba de combustible
- Relé de la bomba de combustible secundaria
1 [Sin ISG] Fusible (ABS1, ABS2, DESEMPAÑADOR TRASERO, TOMA DE CORRIENTE, VENTILADOR), Alternador
1 [Con ISG] Fusible (ABS1, ABS2, DESEMPAÑADOR TRASERO, TOMA DE CORRIENTE, VENTILADOR), Alternador
2 Módulo MDPS (Dirección asistida operada por el motor)
3 40A Caja de conexiones del tablero de instrumentos (relé del desempañador trasero)
4 40A Relé del ventilador
5 40A Caja de conexiones del tablero de instrumentos (relé de la toma de corriente)
6 50A Bloque de conexiones del tablero de instrumentos (relé de elevalunas eléctricos), Fusible del bloque de conexiones del tablero de instrumentos (quemacocos, calefacción de asiento, llave inteligente 1, llave inteligente 2, interruptor de freno, elevalunas eléctrico de seguridad)
7 30A Relé del ventilador de enfriamiento
8 50A Fusible (ALT, MDPS, B+3, FARO IZQUIERDO, ECU3, FARO BAJO), fusible del bloque de conexiones del tablero de instrumentos (luz antiniebla delantera, luz antiniebla trasera, sistema de audio, luces interiores, luz de conducción diurna, luz de freno)
9 30A Relé de arranque, Caja de relés PDM (Relé IG2), Interruptor de encendido
10 40A ABS (Sistema de frenos antibloqueo) ESC (Control electrónico de estabilidad), Conector de control multipropósito
11 30A Módulo de control ABS (Sistema de frenos antibloqueo) ESC (Control electrónico de estabilidad)
13 30A [Con llave inteligente] Relé de caja PDM (Relé ENC1, Relé ACC) [Sin llave inteligente] Interruptor de encendido
14 40A FUSIBLE (BOMBA DE COMBUSTIBLE SECUNDARIA), Bloque de conexiones del tablero de instrumentos (Relé de luces traseras), Fusible del bloque de conexiones del tablero de instrumentos (Cierre de puertas, Emergencia)
15 30A Relé principal
16 10A Faro lado izquierdo, tablero de instrumentos
17 10A Faro lado derecho
18 10A Relé de luces altas, faro lado derecho, faro lado izquierdo, tablero de instrumentos
20 20A Relé de la bomba de combustible secundaria
21 10A Interruptor multifunción, motor de la bomba de combustible, limpiaparabrisas delantero
22 15A [M T] ECM (Módulo de control del motor), Válvula solenoide de control de purga (M T), Válvula de control de aceite (IN)(M T), Sensor de oxígeno (Arriba Abajo), Relé de aire acondicionado, Relé de la bomba de combustible, Sensor de posición del árbol de levas 1 (IN) [A T] Relé del ventilador de enfriamiento, PCM (Módulo de control del tren motriz)
23 15A [M T] Relé del ventilador de enfriamiento, PCM, Válvula solenoide de control de purga (M T), Válvula de control de aceite (IN)(M T), Sensor de oxígeno (Arriba Abajo) [A T] Relé de aire acondicionado, Relé de la bomba de combustible, Sensor de posición del árbol de levas 1 (IN)
24 15A ECM (Módulo de control del motor) PCM (Módulo de control del tren motriz), Inyector 1 2 3, Relé de la bomba de combustible secundaria
25 15A Bobina de encendido 1 2 3, capacitor
27 10A Interruptor de luces de reversa, luces de reversa
28 20A Relé de luces bajas
29 20A Relé de luces altas
30 20A Relé de la bomba de combustible
31 15A ECM (Módulo de control del motor)/PCM (Módulo de control del tren motriz)
32 15A Relé de bocina, Relé de bocina de alarma antirrobo
33 20A Relé de la bomba de vacío
34 10A Relé de aire acondicionado
