Caja de fusibles en el Compartimiento del Motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | (HORN) Relé de la bocina | ||
| - | (FUEL HTR) Relé del calentador del filtro de combustible | ||
| - | (MAIN) Relé principal | ||
| - | (BLOWER) Relè del motor de ventilador | ||
| - | (FUEL PUMP) Bomba de combustible | ||
| - | (START) Relé del motor de arranque | ||
| - | (RAD FAN) Relé del ventilador del radiador | ||
| - | (COND FAN1) Relé del ventilador del condensador | ||
| - | (COND FAN2) Relé del ventilador del condensador | ||
| - | (A/CON) Relé del aire acondicionado | ||
| 1 | 20A | (ECU C) Unidad de control del motor | |
| 2 | 15A | (INJ) Inyector | |
| 3 | 10A | (SNSR) Sensores | |
| 4 | 40A | (ABS1) ABS | |
| 5 | 40A | (ABS2) ABS | |
| 6 | 30A | (P/WDW) Elevalunas eléctrico | |
| 7 | 40A | (BLW) Ventilador | |
| 9 | 10A | (A/CON1) Sistema de aire acondicionado | |
| 10 | 10A | (A/CON2) Sistema de aire acondicionado | |
| 11 | 50A | (BATT_) Alternador, Batería | |
| 12 | 30A | (ECU A) Unidad de control del motor | |
| 13 | 30A | (RAD) Relé del ventilador del radiador | |
| 14 | 30A | (COND) Ventilador del condensador | |
| 15 | 30A | (IGN1) Encendido | |
| 16 | 40A | (IGN2) Encendido | |
| 17 | 30A | (BATT_2) Alternador, Batería | |
| 18 | 10A | (ECU B) Unidad de control del motor | |
| 19 | 10A | (ECU D) Unidad de control del motor | |
| 20 | 10A | (HORN) Bocina | |
| 21 | 80A | (MDPS) Dirección asistida | |
| 22 | 125A | (MAIN) Alternador | |
| 22 | 150A | (MAIN) Alternador |

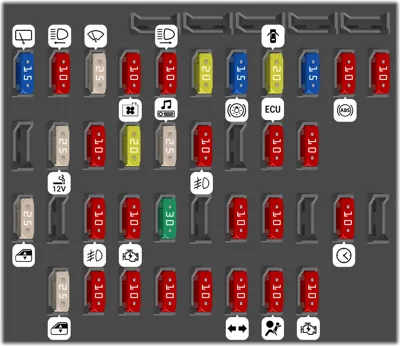

Almohadillado de protección de la rodilla en el lado del conductor
| N° | A | Descripción | |
|---|---|---|---|
| - | Fusible de repuesto | ||
| - | Luz diurna | ||
| - | Equipo de sonido | ||
| - | Airbag | ||
| - | Fusible de repuesto | ||
| - | Equipo de sonido | ||
| 1 | 25A | Elevalunas eléctrico (izquierda) | |
| 2 | 10A | Calefacción del retrovisor exterior | |
| 3 | 10A | Luz trasera (izquierda) | |
| 4 | 10A | Luz trasera (derecha) | |
| 5 | 10A | Intermitentes de emergencia | |
| 6 | 10A | Intermitente | |
| 7 | 10A | Aviso de airbag | |
| 8 | 10A | Motor de arranque | |
| 9 | 25A | Elevalunas eléctrico (derecho) | |
| 11 | 10A | Luz antiniebla trasera | |
| 12 | 10A | Encendido | |
| 13 | 30A | Deshielo de la luneta trasera | |
| 15 | 10A | Control del cambio automático | |
| 16 | 10A | Sensores | |
| 18 | 10A | Grupo, ETACS, A/C, Reloj, Luz interior | |
| 21 | 25A | Encendedor | |
| 22 | 10A | Plegado del retrovisor exterior | |
| 23 | 20A | Calefacción en el asiento | |
| 24 | 25A | Amplificador | |
| 25 | 10A | Luz antiniebla delantera | |
| 27 | 10A | Unidad de control del motor | |
| 28 | 10A | Grupo | |
| 29 | 15A | Limpiaparabrisas trasero | |
| 30 | 10A | Faros (izquierda) | |
| 31 | 25A | Limpiaparabrisas delantero | |
| 32 | 10A | Ventilador | |
| 33 | 10A | Faros (derecho) | |
| 34 | 20A | Techo solar | |
| 35 | 15A | Luz de freno | |
| 36 | 20A | Cierre centralizado de las puertas | |
| 37 | 15A | Bobina de encendido | |
| 38 | 10A | ABS | |
| 39 | 10A | Luz de reserva |
