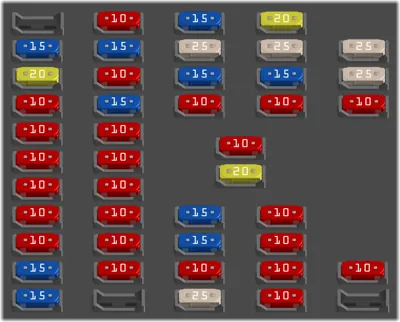

Tablero de instrumentos

N°	A	Descripción
2	15A	Toma de corriente
3	20A	Encendedor de cigarrillos
4	10A	Lámpara de mapa frontal, Interruptor de espejo exterior calefaccionado, BCM, Convertidor de CC-CC bajo, Módulo de control de llave inteligente, Audio, Unidad principal de A/V y navegación, Reloj digital
5	10A	Tablero de instrumentos
6	10A	Indicador SBR PAB, Módulo de control SRS Sensor de clasificación de peso del pasajero
7	10A	BCM
8	10A	Módulo de control EPS
9	10A	REPUESTO
10	15A	Interruptor multifunción, Relé del limpiaparabrisas trasero, Motor del limpiaparabrisas trasero
11	15A	Calefactor del volante
12	10A	-
13	15A	Relé de lámpara antiniebla frontal
14	10A	Interruptor de palanca de cambios ATM, Interruptor de advertencia de puerta
15	15A	Conector de enlace de datos, Módulo de control de llave inteligente, Interruptor de luz de freno Relé de luz de freno, Caja de fusibles y relés PCB (Relé HAC)
16	10A	Audio, BCM, Iluminación de palanca de cambios ATM, Interruptor de panel de control Tablero de instrumentos, Módulo de monitoreo de presión de neumáticos
17	10A	Conector de verificación multipropósito, Módulo de calentador de asiento CCS del conductor Módulo de calentador de asiento del pasajero Con ISG: Interruptor de panel de control, Convertidor de CC-CC bajo
18	10A	Interruptor de panel de control, Módulo ESC Caja de fusibles y relés PCB (Relé HAC)
19	10A	Interruptor de luz de reversa
20	10A	IG1 2
21	10A	REPUESTO
23	15A	Interruptor de emergencia, BCM
24	25A	Módulo de control de llave inteligente
25	15A	Motor del techo solar
26	10A	Módulo inmovilizador, Interruptor de botón de arranque/parada, Módulo de control de llave inteligente
27	15A	Sensor de velocidad del vehículo, Interruptor de luz de freno, Módulo de control de aire acondicionado del inversor
28	15A	Bobina de encendido #1/#2/#3/#4, Condensador
29	10A	BCM, Módulo de control de llave inteligente, Módulo de calentador de asiento CCS del conductor Ionizador del clúster, Sensor de lluvia, Módulo de control de aire acondicionado, Motor del techo solar Caja de fusibles y relés PCB (Relé del soplador, Relé de faros (HI), Relé de bomba de combustible #1)
30	25A	Interruptor multifunción, Motor del limpiaparabrisas frontal Caja de fusibles y relés PCB (Relé del sensor de lluvia, Relé del limpiaparabrisas frontal)
31	20A	Relé de bloqueo/desbloqueo de puertas, Relé de desbloqueo de portón trasero, Relé de desbloqueo de dos vueltas
32	25A	Módulo de ventana de seguridad del conductor
33	15A	Interruptor de calentador de asiento, Módulo de calentador de asiento CCS del conductor, Módulo de calentador de asiento del pasajero
34	10A	Interruptor de espejo exterior calefaccionado
35	10A	Lámpara de faro izquierdo, Lámpara de matrícula Lámpara de combinación trasera (IN/OUT) izquierda
36	10A	Lámpara de faro derecho, Lámpara de matrícula, Iluminación (+), Lámpara de combinación trasera (IN/OUT) derecha
37	10A	Con alarma antirrobo: Relé de alarma antirrobo Sin alarma antirrobo Interruptor de rango de transaxle (A/T), Módulo de control de llave inteligente (M/T), Interruptor de bloqueo de encendido (M/T), ECM (M/T), Caja de fusibles y relés PCB (Relé de arranque) (M/T)
38	10A	REPUESTO
39	10A	BCM, Interruptor de advertencia de puerta, Módulo de monitoreo de presión de neumáticos Tablero de instrumentos, Reloj digital, Módulo de control de aire acondicionado Lámpara de equipaje
40	20A	Con ISG: Convertidor de CC-CC bajo Sin ISG Audio, Unidad principal de A/V y navegación
41	25A	Interruptor principal de ventana eléctrica, Interruptor de ventana eléctrica trasera izquierda Módulo de ventana de seguridad del conductor
42	25A	Interruptor principal de ventana eléctrica, Interruptor de ventana eléctrica trasera derecha Interruptor de ventana eléctrica del pasajero
43	10A	ECM/PCM, Módulo de control de aire acondicionado Espejo exterior calefaccionado del conductor/pasajero
44	10A	Módulo de control de aire acondicionado

Panel de Fusibles del Compartimiento del Motor

N°	A	Descripción
-		Alternador
-		Módulo de Control EPS
-	40A	Caja de Conexiones I/P (Relé del Desempañador Trasero)
-	40A	Módulo ESC
-	40A	Módulo ESC, Conector de Verificación Multipropósito
-	40A	Con Llave Inteligente - Caja de Relés PDM (Relé ESCL (ACC), Relé ESCL (IG1)) Sin Llave Inteligente - Interruptor de Encendido
-	50A	Caja de Conexiones I/P (Fusible: LUCES DE EMERGENCIA 15A / PDM 1 25A / PDM 2 10A / TECHO SOLAR 15A / BLOQUEO DE PUERTAS 20A / VENTANA ELÉCTRICA DE SEGURIDAD 25A / CALEFACCIONADO 2 15A, ESPEJO PLEGABLE 10A / Relé de Ventana Eléctrica)
-	40A	Inversor
-	50A	Caja de Conexiones I/P (Fusible del Conector de Energía: LUCES INTERIORES 10A / AUDIO 20A, Fusible LUCES ANTINIEBLA DELANTERAS 15A / MÓDULO 1 10A / LUCES DE FRENO 15A. Relé de Luces Traseras)
-	40A	Caja de Fusibles y Relés PCB (Relé del Ventilador de Enfriamiento (Bajo). Relé del Ventilador de Enfriamiento (Alto))
-	40A	Caja de Fusibles y Relés PCB (Relé del Soplador)
-	30A	Caja de Fusibles y Relés PCB (Relé de Control del Motor. ECU2 10A)
-	40A	Caja de Fusibles y Relés PCB (Relé de Arranque). Sin Llave Inteligente - Interruptor de Encendido, Con Llave Inteligente - Caja de Relés PDM (Relé ESCL (IG2))
-	10A	Tablero de Instrumentos
-	10A	PCM
-	10A	Sensor de Lluvia ECM/PCM
-	10A	Luz de los Faros Izquierda
-	10A	Luz de los Faros Derecha
-	10A	Caja de Fusibles y Relés PCB (Relé de la Bocina. Relé de la Bocina de la Alarma Antirrobo)
-	10A	A/T - PCM. Interruptor de Rango de Transmisión
-	15A	ECM/PCM, Caja de Fusibles y Relés PCB (Relé de la Bomba de Combustible #1)
-	10A	Válvula de Control de Aceite #1/#2 Sensor de Oxígeno (Arriba/Abajo)
-	20A	Caja de Fusibles y Relés PCB (Relé de la Luz de los Faros (BAJA))
-	10A	M/T - ECM, A/T - Caja de Conexiones E/R (ECU_VM 10A)
-	20A	ECM/PCM
-	10A	Válvula de Control de Purga, Válvula de Admisión Variable, Válvula de Cierre del Canister, Caja de Fusibles y Relés PCB (Relé del Ventilador de Enfriamiento (Bajo). Relé del Ventilador de Enfriamiento (Alto))
-	20A	Caja de Fusibles y Relés PCB (Relé de la Luz de los Faros (ALTA))
-	20A	Caja de Fusibles y Relés PCB (Relé de la Bomba de Combustible #1)
