Kia Rio / Fusibles 2014

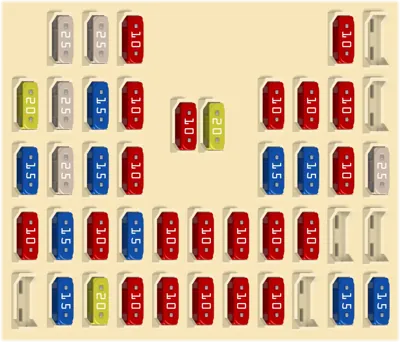

Tablero de instrumentos

Tablero de instrumentos
N°ADescripción
2 15A Toma de corriente
3 20A Encendedor de cigarrillos
4 10A Lámpara de mapa frontal, Interruptor de espejo exterior calefaccionado, BCM, Convertidor de CC-CC bajo, Módulo de control de llave inteligente, Audio, Unidad principal de A/V y navegación, Reloj digital
5 10A Tablero de instrumentos
6 10A Indicador SBR PAB, Módulo de control SRS Sensor de clasificación de peso del pasajero
7 10A BCM
8 10A Módulo de control EPS
10 15A Interruptor multifunción, Relé del limpiaparabrisas trasero, Motor del limpiaparabrisas trasero
11 15A Calefactor del volante
12 10A -
13 15A Relé de lámpara antiniebla frontal
14 10A Interruptor de palanca de cambios ATM, Interruptor de advertencia de puerta
15 15A Conector de enlace de datos, Módulo de control de llave inteligente, Interruptor de lámpara de freno Relé de lámpara de freno, Caja de fusibles y relés PCB (Relé HAC)
16 10A Audio, BCM, Iluminación de palanca de cambios ATM, Interruptor de almohadilla de choque Tablero de instrumentos, Módulo de monitoreo de presión de neumáticos
17 10A Conector de verificación multipropósito, Módulo de calentador de asiento CCS del conductor Módulo de calentador de asiento del pasajero Con ISG: Interruptor de almohadilla de choque, Convertidor de CC-CC bajo
18 10A Interruptor de almohadilla de choque, Módulo ESC Caja de fusibles y relés PCB (Relé HAC)
19 10A Interruptor de lámpara de reversa
20 10A Sensor de velocidad del vehículo, Interruptor de lámpara de freno, Módulo de control de aire acondicionado del inversor
23 15A Interruptor de emergencia, BCM
24 25A Módulo de control de llave inteligente
25 15A Motor del techo solar
26 10A Módulo inmovilizador, Interruptor de botón de arranque/parada, Módulo de control de llave inteligente
27 15A Módulo de control de llave inteligente, Módulo inmovilizador, ECM/PCM, Interruptor de rango de transaxle
28 15A Bobina de encendido #1/#2/#3/#4, Condensador
29 10A BCM, Módulo de control de llave inteligente, Módulo de calentador de asiento CCS del conductor Ionizador del clúster, Sensor de lluvia, Módulo de control de aire acondicionado, Motor del techo solar Caja de fusibles y relés PCB (Relé del soplador, Relé de faros (HI), Relé de la bomba de combustible #1)
30 25A Interruptor multifunción, Motor del limpiaparabrisas frontal Caja de fusibles y relés PCB (Relé del sensor de lluvia, Relé del limpiaparabrisas frontal)
31 20A Relé de bloqueo/desbloqueo de puerta, Relé de desbloqueo de portón trasero, Relé de desbloqueo de dos vueltas
32 25A Módulo de ventana de seguridad del conductor
33 15A Interruptor de calentador de asiento, Módulo de calentador de asiento CCS del conductor, Módulo de calentador de asiento del pasajero
34 10A Interruptor de espejo exterior calefaccionado
35 10A BCM, Interruptor de advertencia de puerta, Módulo de monitoreo de presión de neumáticos Tablero de instrumentos, Reloj digital, Módulo de control de aire acondicionado Lámpara de equipaje
36 20A Con ISG: Convertidor de CC-CC bajo Sin ISG: Audio, Unidad principal de A/V y navegación
37 10A Lámpara de faro izquierdo, Lámpara de matrícula, Lámpara de combinación trasera (IN/OUT) izquierda
38 10A Lámpara de faro derecho, Lámpara de matrícula, Iluminación (+), Lámpara de combinación trasera (IN/OUT) derecha
39 10A Con alarma antirrobo: Relé de alarma antirrobo Sin alarma antirrobo: Interruptor de rango de transaxle (A/T), Módulo de control de llave inteligente (M/T), Interruptor de bloqueo de encendido (M/T), ECM (M/T), Caja de fusibles y relés PCB (Relé de arranque) (M/T)
41 25A Interruptor principal de ventana eléctrica, Interruptor de ventana eléctrica trasera izquierda Módulo de ventana de seguridad del conductor
42 25A Interruptor principal de ventana eléctrica, Interruptor de ventana eléctrica trasera derecha Interruptor de ventana eléctrica del pasajero
43 10A ECM/PCM, Módulo de control de aire acondicionado Espejo exterior calefaccionado del conductor/pasajero
44 10A Módulo de control de aire acondicionado

Panel de Fusibles del Compartimiento del Motor

Panel de Fusibles del Compartimiento del Motor
N°ADescripción
- Alternador
- Módulo de Control EPS
- 40A Caja de Conexiones I/P (Relé del Desempañador Trasero)
- 40A Módulo ESC
- 40A Módulo ESC, Conector de Verificación Multipropósito
- 40A Con Llave Inteligente - Caja de Relés PDM (Relé ESCL (ACC), Relé ESCL (IG1)) Sin Llave Inteligente - Interruptor de Encendido
- 50A Caja de Conexiones I/P (Fusible: LUCES DE EMERGENCIA 15A / PDM 1 25A / PDM 2 10A / TECHO SOLAR 15A / BLOQUEO DE PUERTAS 20A / VENTANA ELÉCTRICA DE SEGURIDAD 25A / CALEFACCIONADO 2 15A, ESPEJO PLEGABLE 10A / Relé de Ventana Eléctrica)
- 40A Inversor
- 50A Caja de Conexiones I/P (Fusible del Conector de Potencia: LUCES INTERIORES 10A / AUDIO 20A, Fusible: LUCES ANTINIEBLA DELANTERAS 15A / MÓDULO 1 10A / LUCES DE FRENO 15A, Relé de Luces Traseras)
- 40A Caja de Fusibles y Relés PCB (Relé del Ventilador de Enfriamiento (Bajo), Relé del Ventilador de Enfriamiento (Alto))
- 40A Caja de Fusibles y Relés PCB (Relé del Soplador)
- 30A Caja de Fusibles y Relés PCB (Relé de Control del Motor, ECU2 10A)
- 40A Caja de Fusibles y Relés PCB (Relé de Arranque), Sin Llave Inteligente - Interruptor de Encendido, Con Llave Inteligente - Caja de Relés PDM (Relé ESCL (IG2))
- 10A Tablero de Instrumentos
- 10A PCM
- 10A ECM/PCM, Sensor de Lluvia
- 10A Luz Delantera Izquierda
- 10A Luz Delantera Derecha
- 10A Caja de Fusibles y Relés PCB (Relé de la Bocina, Relé de la Alarma Antirrobo)
- 10A A/T - PCM, Interruptor de Rango de Transmisión
- 15A ECM/PCM, Caja de Fusibles y Relés PCB (Relé de la Bomba de Combustible #1)
- 10A Válvula de Control de Aceite #1/#2, Sensor de Oxígeno (Arriba/Abajo)
- 20A Caja de Fusibles y Relés PCB (Relé de la Luz Delantera (BAJA))
- 10A M/T - ECM, A/T - Caja de Conexiones E/R (ECU_VM 10A)
- 20A ECM/PCM
- 10A Válvula de Control de Purga, Válvula de Admisión Variable, Válvula de Cierre del Canister, Caja de Fusibles y Relés PCB (Relé del Ventilador de Enfriamiento (Bajo), Relé del Ventilador de Enfriamiento (Alto))
- 20A Caja de Fusibles y Relés PCB (Relé de la Luz Delantera (ALTA))
- 10A No Usado
- 20A Caja de Fusibles y Relés PCB (Relé de la Bomba de Combustible #1)
