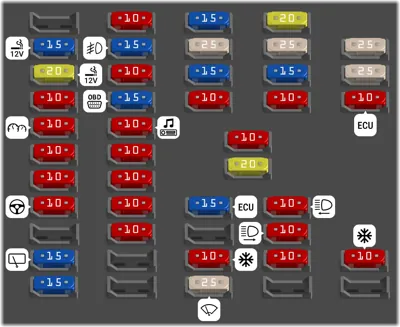

Panel de fusibles del tablero de instrumentos

N°	A	Descripción
2	15A	Toma de Corriente
3	20A	Encendedor de Cigarrillos
4	10A	Luz de Mapa Delantera. Interruptor del Espejo Exterior Eléctrico, BCM, Convertidor DC-DC Bajo, Módulo de Control de Llave Inteligente Audio, Unidad Principal A/V y Navegación, Reloj Digital
5	10A	Tablero de Instrumentos
6	10A	Indicador SBR PAB, Módulo de Control SRS Sensor de Clasificación de Peso del Pasajero
7	10A	BCM
8	10A	Módulo de Control EPS
10	15A	Interruptor Multifunción, Relé del Limpiaparabrisas Trasero. Motor del Limpiaparabrisas Trasero
11	15A	Calefactor del Volante
12	10A	-
13	15A	Relé de la Luz Antiniebla Delantera
14	10A	Interruptor de la Palanca de Cambios ATM, Interruptor de Advertencia de Puerta
15	15A	Conector de Enlace de Datos, Módulo de Control de Llave Inteligente, Interruptor de Luz de Freno Relé de Luz de Freno, Caja de Fusibles y Relés PCB (Relé HAC)
16	10A	Audio, BCM, Iluminación de la Palanca de Cambios ATM, Interruptor del Panel de Instrumentos Tablero de Instrumentos, Módulo de Monitoreo de Presión de Neumáticos
17	10A	Conector de Verificación Multiusos, Módulo Calefaccionado del Asiento CCS del Conductor Módulo Calefaccionado del Asiento del Pasajero Con ISG Interruptor del Panel de Instrumentos, Convertidor DC-DC Bajo
18	10A	Interruptor del Panel de Instrumentos, Módulo ESC Caja de Fusibles y Relés PCB (Relé HAC)
19	10A	Interruptor de Luz de Reversa
20	10A	Sensor de Velocidad del Vehículo, Interruptor de Luz de Freno, Módulo de Control del Aire Acondicionado del Inversor
23	15A	Interruptor de Advertencia. BCM
24	25A	Módulo de Control de Llave Inteligente
25	15A	Motor del Techo Solar
26	10A	Módulo Inmovilizador, Interruptor de Botón de Arranque/Parada, Módulo de Control de Llave Inteligente
27	15A	Módulo de Control de Llave Inteligente, Módulo Inmovilizador, ECM/PCM, Interruptor de Rango del Transeje
29	10A	BCM, Módulo de Control de Llave Inteligente, Módulo Calefaccionado del Asiento CCS del Conductor Ionizador del Tablero, Sensor de Lluvia, Módulo de Control del Aire Acondicionado, Motor del Techo Solar Caja de Fusibles y Relés PCB (Relé del Ventilador. Relé del Faro (HI). Relé de la Bomba de Combustible #1)
30	25A	Interruptor Multifunción, Motor del Limpiaparabrisas Delantero Caja de Fusibles y Relés PCB (Relé del Sensor de Lluvia, Relé del Limpiaparabrisas Delantero)
31	20A	Relé de Bloqueo/Desbloqueo de Puerta, Relé de Desbloqueo del Portón Trasero, Relé de Desbloqueo de Dos Giros
32	25A	Módulo de Ventana Eléctrica de Seguridad del Conductor
33	15A	Interruptor Calefaccionado del Asiento, Módulo Calefaccionado del Asiento CCS del Conductor. Módulo Calefaccionado del Asiento del Pasajero
34	10A	Interruptor del Espejo Exterior Eléctrico
35	10A	Faro Izquierdo (LH), Luz de Matrícula Luz de Combinación Trasera (IN/OUT) Izquierda (LH)
36	10A	Faro Derecho (RH), Luz de Matrícula, ILL. (+), Luz de Combinación Trasera (IN/OUT) Derecha (RH)
37	10A	Con Alarma Antirrobo : Relé de Alarma Antirrobo Sin Alarma Antirrobo : Interruptor de Rango del Transeje (A/T), Módulo de Control de Llave Inteligente (M/T), Interruptor de Bloqueo de Encendido (M/T), ECM (M/T), Caja de Fusibles y Relés PCB (Relé de Arranque) (M/T)
39	10A	BCM. Interruptor de Advertencia de Puerta, Módulo de Monitoreo de Presión de Neumáticos Tablero de Instrumentos, Reloj Digital, Módulo de Control del Aire Acondicionado Luz del Maletero
40	20A	Con ISG Convertidor DC-DC Bajo Sin ISG Audio, Unidad Principal A/V y Navegación
41	25A	Interruptor Principal de Ventana Eléctrica, Interruptor de Ventana Eléctrica Trasera Izquierda (LH) Módulo de Ventana Eléctrica de Seguridad del Conductor
42	25A	Interruptor Principal de Ventana Eléctrica, Interruptor de Ventana Eléctrica Trasera Derecha (RH) Interruptor de Ventana Eléctrica del Pasajero
43	10A	ECM/PCM, Módulo de Control del Aire Acondicionado Espejo Exterior Eléctrico del Conductor/Pasajero
44	10A	Módulo de Control del Aire Acondicionado

Caja de fusibles en el motor

N°	A	Descripción
-		Módulo de control EPS
-		Alternador
-	50A	Caja de empalmes I/P (Fusible del conector de alimentación: LUCES INTERIORES 10A / AUDIO 20A. Fusible: LUZ ANTINIEBLA DELANTERA 15A / MÓDULO 1 10A / LUZ DE FRENO 15A, Relé de luz trasera)
-	40A	Inversor
-	50A	Caja de empalmes I/P (Fusible: LUCES DE EMERGENCIA 15A / PDM 1 25A / PDM 2 10A / TECHO SOLAR 15A / BLOQUEO DE PUERTA 20A / VENTANA ELÉCTRICA DE SEGURIDAD 25A / CALEFACCIÓN DE ASIENTO 2 15A, ESPEJO PLEGABLE 10A / Relé de ventana eléctrica)
-	40A	Con llave inteligente - Caja de relés PDM (Relé ESCL (ACC), Relé ESCL (IG1)) Sin llave inteligente - Interruptor de encendido
-	40A	Módulo ESC, Conector de verificación multipropósito
-	40A	Módulo ESC
-	40A	Caja de empalmes I/P (Relé de desempañador trasero)
-	10A	PCM
-	10A	Tablero de instrumentos
-	40A	Caja de fusibles y relés PCB (Relé de arranque), Sin llave inteligente - Interruptor de encendido, Con llave inteligente - Caja de relés PDM (Relé ESCL (IG2))
-	30A	Caja de fusibles y relés PCB (Relé de control del motor, ECU2 10A)
-	40A	Caja de fusibles y relés PCB (Relé del ventilador)
-	40A	Caja de fusibles y relés PCB (Relé del ventilador de refrigeración (Bajo), Relé del ventilador de refrigeración (Alto))
-	20A	Caja de fusibles y relés PCB (Relé de la bomba de combustible #1)
-	20A	Caja de fusibles y relés PCB (Relé de faro (Alto))
-	20A	Caja de fusibles y relés PCB (Relé de faro (Bajo))
-	10A	Caja de fusibles y relés PCB (Relé de la bocina. Relé de la bocina de alarma antirrobo)
-	10A	No utilizado
-	10A	M/T - ECM, A/T - Caja de empalmes E/R (ECU_VM 10A)
-	10A	A/T - PCM, Interruptor de rango del transeje
-	10A	ECM/PCM, Sensor de lluvia
-	15A	ECM/PCM, Caja de fusibles y relés PCB (Relé de la bomba de combustible #1)
-	10A	Faro izquierdo (LH)
-	10A	Válvula solenoide de control de purga, Válvula de control de aceite #1/#2, Sensor de oxígeno (Arriba/Abajo), Válvula solenoide de admisión variable, Válvula de cierre del recipiente
-	10A	Faro derecho (RH)
-	20A	ECM/PCM
-	20A	CONDENSADOR, BOBINA DE ENCENDIDO #1/#2/#3/#4
