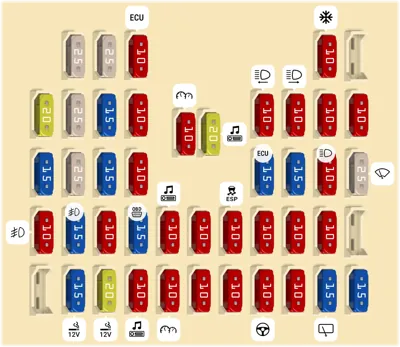

Panel de fusibles del tablero de instrumentos

N°	A	Descripción
2	15A	Toma de corriente
3	20A	Encendedor de cigarrillos
4	10A	Lámpara de mapa frontal, Interruptor de espejo exterior, BCM, Convertidor DC-DC bajo, Módulo de control de llave inteligente, Audio, Unidad principal de AV y navegación, Reloj digital
5	10A	Tablero de instrumentos
6	10A	Indicador SBR PAB, Módulo de control SRS, Sensor de clasificación de peso del pasajero
7	10A	BCM
8	10A	Módulo de control EPS
10	15A	Interruptor multifunción, Relé del limpiaparabrisas trasero, Motor del limpiaparabrisas trasero
11	15A	Calefacción del volante
12	10A	Relé de lámpara de niebla trasera
13	15A	Relé de lámpara de niebla delantera
14	10A	Interruptor de palanca de cambios ATM, Interruptor de advertencia de puerta
15	15A	Conector de enlace de datos, Módulo de control de llave inteligente, Interruptor de lámpara de freno, Relé de lámpara de freno, Caja de fusibles y relés PCB (Relé HAC)
16	10A	Audio, BCM, Iluminación de palanca de cambios ATM, Interruptor de panel de choque, Tablero de instrumentos, Módulo de monitoreo de presión de neumáticos
17	10A	Conector de verificación multipropósito, Módulo de calentador de asiento del conductor CCS, Módulo de calentador de asiento del pasajero, Con ISG, Interruptor de panel de choque, Convertidor DC-DC bajo
18	10A	Interruptor de panel de choque, Módulo ESC, Caja de fusibles y relés PCB (Relé HAC)
19	10A	Interruptor de lámpara de reversa
20	10A	Sensor de velocidad del vehículo, Interruptor de lámpara de freno, Módulo de control de aire acondicionado del inversor
23	15A	Interruptor de emergencia, BCM
24	25A	Módulo de control de llave inteligente
25	15A	Motor del techo solar
26	10A	Módulo inmovilizador, Interruptor de botón de arranque/parada, Módulo de control de llave inteligente
27	15A	Módulo de control de llave inteligente, Módulo inmovilizador, ECM/PCM, Interruptor de rango de transaxle
29	10A	BCM, Módulo de control de llave inteligente, Módulo de calentador de asiento del conductor CCS, Ionizador del clúster, Sensor de lluvia, Módulo de control de aire acondicionado, Motor del techo solar, Caja de fusibles y relés PCB (Relé del soplador, Relé de lámpara delantera (HI), Relé de bomba de combustible #1)
30	25A	Interruptor multifunción, Motor del limpiaparabrisas delantero, Caja de fusibles y relés PCB (Relé del sensor de lluvia, Relé del limpiaparabrisas delantero)
31	20A	Relé de bloqueo/desbloqueo de puerta, Relé de desbloqueo de portón trasero, Relé de desbloqueo de dos vueltas
32	25A	Módulo de ventana eléctrica de seguridad del conductor
33	15A	Interruptor de calentador de asiento, Módulo de calentador de asiento del conductor CCS, Módulo de calentador de asiento del pasajero
34	10A	Interruptor de espejo exterior
35	10A	BCM, Interruptor de advertencia de puerta, Módulo de monitoreo de presión de neumáticos, Tablero de instrumentos, Reloj digital, Módulo de control de aire acondicionado, Lámpara de equipaje
36	20A	Con ISG, Convertidor DC-DC bajo, Sin ISG, Audio, Unidad principal de AV y navegación
37	10A	Lámpara delantera izquierda, Lámpara de matrícula, Lámpara de combinación trasera (IN/OUT) izquierda
38	10A	Lámpara delantera derecha, Lámpara de matrícula, Iluminación (+), Lámpara de combinación trasera (IN/OUT) derecha
39	10A	Con alarma antirrobo, Relé de alarma antirrobo, Sin alarma antirrobo, Interruptor de rango de transaxle (A/T), Módulo de control de llave inteligente (M/T), Interruptor de bloqueo de encendido (M/T), ECM (M/T), Caja de fusibles y relés PCB (Relé de arranque) (M/T)
41	25A	Interruptor principal de ventana eléctrica, Interruptor de ventana eléctrica trasera izquierda, Módulo de ventana eléctrica de seguridad del conductor
42	25A	Interruptor principal de ventana eléctrica, Interruptor de ventana eléctrica trasera derecha, Interruptor de ventana eléctrica del pasajero
43	10A	ECM/PCM, Módulo de control de aire acondicionado, Espejo exterior eléctrico del conductor/pasajero
44	10A	Módulo de control de aire acondicionado

Panel de fusibles del compartimento del motor

N°	A	Descripción
-		Alternador
-		Módulo de Control EPS
-	40A	Caja de Conexiones I/P (Relé del Desempañador Trasero)
-	40A	Módulo ESC
-	40A	Conector de Verificación Multipropósito del Módulo ESC
-	40A	Con Llave Inteligente - Caja de Relés PDM (Relé ESCL (ACC), Relé ESCL (IG1)) Sin Llave Inteligente - Interruptor de Encendido
-	50A	Caja de Conexiones I/P (Fusible I PELIGRO 15A / PDM 1 25A / PDM 2 10A / TECHO SOLAR 15A / BLOQUEO PUERTA 20A / VENTANA ELÉCTRICA DE SEGURIDAD 25A / CALEFACCIONADO 2 15A, ESPEJO PLEGABLE 10A / Relé de Ventana Eléctrica)
-	40A	Inversor
-	50A	Caja de Conexiones I/P (Fusible Conector de Potencia LUZ HAB 10A / AUDIO 20A, LUZ ANT NIEBLA DEL 15A / MÓDULO 1 10A / LUZ DE FRENO 15A, Relé de Luz Trasera)
-	40A	Caja de Fusibles y Relés PCB (Relé del Ventilador de Enfriamiento (Bajo), Relé del Ventilador de Enfriamiento (Alto))
-	40A	Caja de Fusibles y Relés PCB (Relé del Soplador)
-	30A	Caja de Fusibles y Relés PCB (Relé de Control del Motor, ECU2 10A)
-	40A	Caja de Fusibles y Relés PCB (Relé de Arranque), Sin Llave Inteligente Interruptor de Encendido, Con Llave Inteligente - Caja de Relés PDM (Relé ESCL (IG2))
-	10A	Tablero de Instrumentos
-	10A	PCM
-	10A	ECM/PCM, Sensor de Lluvia
-	10A	Luz Principal IZQ
-	10A	Luz Principal DER
-	10A	Caja de Fusibles y Relés PCB (Relé de la Bocina, Relé de la Bocina de Alarma Antirrobo)
-	10A	A/T - PCM, Interruptor de Rango de Transmisión
-	15A	ECM/PCM, Caja de Fusibles y Relés PCB (Relé de la Bomba de Combustible #1)
-	20A	CONDENSADOR, BOBINA DE ENCENDIDO #1/#2/#3/#4
-	20A	Caja de Fusibles y Relés PCB (Relé de la Luz Principal (BAJA))
-	10A	M/T - ECM, A/T -- Caja de Conexiones E/R (ECU VM 10A)
-	20A	ECM/PCM
-	10A	Válvula de Control de Purga, Válvula de Control de Aceite #1/#2, Sensor de Oxígeno (Arriba/Abajo) Válvula de Admisión Variable, Válvula de Cierre del Canister
-	20A	Caja de Fusibles y Relés PCB (Relé de la Luz Principal (ALTA))
-	10A	-
-	20A	Caja de Fusibles y Relés PCB (Relé de la Bomba de Combustible #1)
