Kia Rio / Fusibles 2019

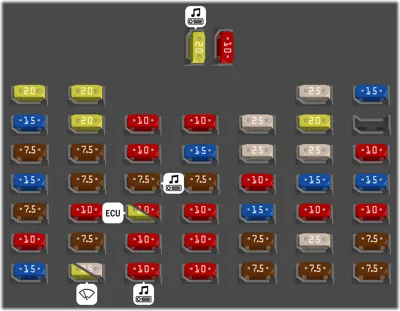

Caja de fusibles del lado del conductor

Caja de fusibles del lado del conductor
N°ADescripción
1 20A Audio, Audio/Vídeo/Navegación
2 10A Relé de la luz interior, interruptor del espejo eléctrico externo, módulo de control del aire acondicionado, unidad SLM, BCM (módulo de control de la carrocería), iluminación automática & fotosensor, tablero de instrumentos, conector data link, sensor de lluvia, luz del maletero
3 20A Relé de desbloqueo de la tapa trasera, Relé de desbloqueo doble, Relé de bloqueo/desbloqueo de las puertas
4 15A BCM (Módulo de control de la carrocería), Unidad SLM
5 7.5A Con Inmovilizador y Llave Inteligente: ECM (Módulo de Control del Motor) / PCM (Módulo de Control del Tren de Potencia), Bloque de Unión del compartimento del Motor (Relé de arranque) Sin Inmovilizador y Llave Inteligente: Relé de la Alarma Antirrobo / Interruptor de Bloqueo de Ignición
6 15A Calefactor del Volante de Dirección
7 7.5A Bloque de unión del compartimento del motor (relé del ventilador del aire acondicionado), módulo de control del aire acondicionado
8 10A Fusible de reserva
9 15A Interruptor multifunción, motor del limpiaparabrisas trasero, relé del limpiaparabrisas trasero
10 20A Toma de corriente
11 20A Encendedor de cigarrillos
12 7.5A Faro LD, Luz de placas de licencia LD (sedán), Luces combinadas traseras LD (wagon), ILL+
13 7.5A Faro LE, Luz de placas de licencia LE (sedán), Luces combinadas traseras LE (wagon), luz de la guantera
14 10A Bloque de unión del compartimento del motor (Relés de los faros alto/bajo), módulo de control del calefactor de los asientos delanteros, BCM (módulo de control de la carrocería), sensor de lluvia, techo solar, ECU de los vidrios eléctricos de seguridad
15 7.5A Unidad SLM, BCM (módulo de control de la carrocería), módulo de control de la llave inteligente
16 20A Interruptor multifunción, motor del limpiaparabrisas, bloque de unión del compartimento del motor (relé del limpiaparabrisas (bajo))
16 25A Interruptor multifunción, motor del limpiaparabrisas delantero, bloque de unión del compartimento del motor (Relé del limpiaparabrisas (bajo))
17 10A Espejo exterior eléctrico del conductor, Espejo exterior eléctrico del lado del pasajero, Módulo de control del aire acondicionado, Módulo de control del motor (ECM)/ Módulo de control del Tren de Potencia (PCM)
18 10A BCM (Módulo de control de la carrocería), Interruptor del Crash Pad, Unidad AEB
19 7.5A Interruptor del consola delantera, módulo de control del calefactor del asiento delantero, audio, audio/vídeo/navegación, dispositivo de nivelación de los faros, módulo de control del aire acondicionado, espejo electrocrómico, interruptor del Crash Pad
20 20A Fusible de reserva
20 10A Unidad TPMS (Sistema de Monitoreo de Presión de Neumáticos)
21 10A Fusible de reserva
22 10A Relé de la toma de corriente, convertidor DC-DC, Audio, Audio/Vídeo/Navegación, cargador USB, unidad SLM, BCM (módulo de control de la carrocería), módulo de control de la llave inteligente, interruptor del espejo eléctrico externo
23 10A Relé del DRL (Luz de rodaje diurna)
24 15A Bloque de unión del compartimento del motor (Interruptor de la luz de freno), sensor de velocidad, interruptor de la luz de freno, interruptor del inhibidor, indicador de la palanca de la transmisión automática
25 7.5A Bloque de unión del compartimento del motor (conector de verificación multipropósito), Módulo de control del ABS/ESC (control electrónico de estabilidad)
26 10A ECM (módulo de control del motor)/PCM (módulo de control del Tren de potencia), módulo del inmovilizador, módulo de control de la llave inteligente
27 10A Unidad ACU, ODS
28 10A Fusible de reserva
29 25A Interruptor principal de los vidrios eléctricos, interruptor del vidrio eléctrico del pasajero (LHD)
30 25A Interruptor principal de los vidrios eléctricos
31 10A Módulo de control de la llave inteligente, interruptor de la luz de freno
32 15A Motor del techo solar
33 7.5A Interbloqueo de la llave, BCM (módulo de control de la carrocería), unidad SLM
34 7.5A Tablero de instrumentos
35 25A Módulo de seguridad del vidrio eléctrico del conductor
36 20A Módulo de control de la calefacción de los asientos delanteros
37 25A Fusible de reserva
38 15A Fusible de reserva
39 10A Módulo del inmovilizador
40 25A Módulo de control de la llave inteligente
41 7.5A Tablero de instrumentos
42 15A Módulo electrónico de la señal de freno
44 10A Relé de la luz de niebla trasera
45 15A Relé de la luz de niebla delantera
46 10A Interbloqueo de la llave, interruptor del panel central
47 7.5A Módulo de control del aire acondicionado
48 7.5A Unidad MDPS (dirección asistida electrónicamente)

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- Unidad MDPS (Dirección Asistida Electrónicamente)
- Bloque de unión del tablero de instrumentos
- Fusibles RR DEFOG, ABS1, ABS2, BLOWER
- Fusibles RR DEFOG, ABS1, ABS2, BLOWER
- 40A Relé del desempañador trasero
- 40A Relé del ventilador del aire acondicionado
- 40A Bloque de unión del tablero de instrumentos (relé de la ventana eléctrica)
- 50A Bloque de empalme/conexión del panel de instrumentos (relé del elevalunas eléctrico)
- 40A Interruptor de encendido, caja de relé PDM (relé IG2)
- 40A Control ABS/ESC (control electrónico de estabilidad), conector de verificación multipropósito
- 40A Control ABS/ESC (control electrónico de estabilidad)
- 40A Relé del ventilador1 de enfriamiento, Relé del ventilador2 de enfriamiento
- 30A Relé principal
- 40A Bloque de unión del tablero de instrumentos (relé de la luz trasera)
- 40A Interruptor de encendido, caja de relé PDM (relé IG1, relé ACC)
- 40A Bloque de unión del tablero de instrumentos (relé de la toma de corriente)
- 10A Motor del limpiaparabrisas, relé del limpiaparabrisas (bajo), BCM (módulo de control de la carrocería) / ECM (módulo de control del motor) / PCM (módulo de control del tren motriz)
- 10A Relé del ventilador1 de enfriamiento, relé del ventilador2 de enfriamiento, sensor de oxígeno (superior), sensor de oxígeno (inferior), válvula solenoide de admisión variable (A/T), válvula solenoide de control de purga (M/T)
- 10A Sensor de oxígeno (superior), sensor de oxígeno (inferior), sensor de rueda delantera LD, válvula de retención del líquido de enfriamiento del motor (M/T), válvula solenoide de admisión variable (M/T)
- 15A ECM/PCM, válvula de retención del líquido de enfriamiento del motor (A/T), válvula de control de aceite #1, #2 (M/T), válvula solenoide de admisión variable (A/T), válvula solenoide de control de purga (M/T), relé del ventilador del aire acondicionado
- 10A Faro bajo LD
- 10A Faro bajo LE
- 20A Bobina de encendido #1~#4, condensador
- 15A Relé de la bomba de combustible, ECM/PCM, inyector #1~#4, válvula de control de aceite #1, #2 (A/T), válvula solenoide de control de purga (A/T)
- 10A Interruptor de la luz de freno
- 20A PCM (A/T)
- 20A Relé del faro bajo
- 20A Relé del faro alto
- 20A Relé de la bomba de combustible
- 15A Relé de la bocina, relé de la bocina de la alarma antirrobo
- 15A ECM/PCM
- RELÉ PRINCIPAL
- RELÉ DE ARRANQUE
- RELÉ DE LA BOMBA DE COMBUSTIBLE
- RELÉ DEL LIMPIAPARABRISAS (ALTO)
- RELÉ DEL FARO BAJO
- RELÉ DE LA BOCINA DE LA ALARMA ANTIRROBO
- RELÉ DEL VENTILADOR DEL AIRE ACONDICIONADO
- RELÉ DEL VENTILADOR1 DE ENFRIAMIENTO
- RELÉ DEL LIMPIAPARABRISAS (BAJO)
- RELÉ DEL FARO ALTO
- RELÉ DE LA BOCINA
