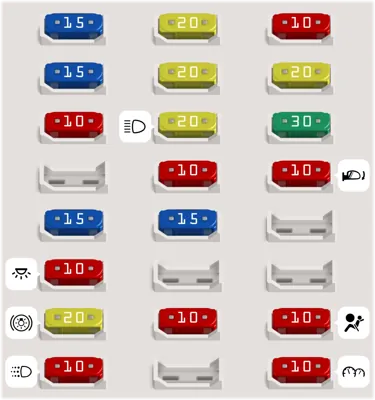

Panel de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | (W/SHD) Desempañador | |
| 2 | 20A | (S/ROOF) Techo solar | |
| 3 | 10A | (START) Sistema de arranque, PCM, ACC | |
| 4 | 15A | (HAZARD) Unidad de intermitentes y luces de emergencia | |
| 5 | 20A | (P/SCK (FRT)) Toma de corriente delantera | |
| 6 | 20A | (CIGAR) Encendedor de cigarrillos | |
| 7 | 10A | (OBD-II) Conector de diagnóstico | |
| 8 | 20A | (WIPER (FRT)) Limpiaparabrisas y lavaparabrisas, Faro delantero, Calefacción delantera y aire acondicionado, Sistema de refrigeración, Desempañador | |
| 9 | 30A | (P/SCK (RR)) Toma de corriente trasera | |
| 11 | 10A | (WIPER (RR)) Limpiaparabrisas y lavaparabrisas, ETWIS, Calefacción y aire acondicionado, Computadora de viaje, techo solar | |
| 12 | 10A | (ACC) Espejo eléctrico, Encendedor de cigarrillos, Toma de corriente, Reloj, Entrada sin llave, Audio | |
| 13 | 15A | (F/FOG) Luz antiniebla delantera | |
| 14 | 15A | (AT) PCM (Sistema de control del tren motriz) | |
| 16 | 10A | (ROOM LAMP) Tablero de instrumentos, ETWIS, Faro delantero, DRL, Entrada sin llave, Luces interiores, Lámpara Sunvion, Reloj | |
| 19 | 20A | (STOP LAMP) Luz de freno | |
| 20 | 10A | (TURN LAMP) Unidad de intermitentes y luces de emergencia | |
| 21 | 10A | (A/BAG) Airbag | |
| 22 | 10A | (METER) PCM, ACC, Computadora de viaje, Luz de freno, DRL, ETWIS, Tablero de instrumentos, Calefacción delantera y aire acondicionado | |
| 24 | 10A | (ENGINE) PCM, Refrigeración, Sensor de velocidad, Conector de diagnóstico, ACC, Tablero de instrumentos, ABS |
Panel de fusibles del motor (Ver 1)
| N° | A | Descripción | |
|---|---|---|---|
| - | Extractor de fusibles | ||
| - | (DEF) | ||
| - | (F/FOG RELAY) Relé de las luces antiniebla delanteras [Algunos modelos] | ||
| - | (TNS) | ||
| - | (HEAD (HI)) | ||
| - | (HEAD (LO)) | ||
| - | (HORN) | ||
| - | (FUEL) | ||
| - | (C/FAN (H2)) | ||
| - | (START) | ||
| - | (MAIN) | ||
| - | (F/BLW) | ||
| - | (P/WIN) | ||
| - | (C/FAN (H1)) | ||
| - | (A/CON) | ||
| - | (C/FAN (L0)) | ||
| - | 30A | Repuesto | |
| - | 20A | Repuesto | |
| - | 15A | Repuesto | |
| - | 10A | Repuesto | |
| 1 | 120A | (MAIN) Principal | |
| 2 | 20A | (HORN) Bocina | |
| 3 | 30A | (ABS2) ABS | |
| 4 | 10A | (P/TRN) PCM, Relé principal | |
| 5 | 15A | (INJECTOR) PCM | |
| 6 | 15A | (AUDIO) Audio | |
| 7 | 15A | (HEAD (HI)) Luz delantera | |
| 8 | 10A | (ILLUMI) Iluminación de la cerradura de la llave | |
| 9 | 30A | (ABS 2) ABS [Algunos modelos] | |
| 10 | 15A | (O2 (DN)) PCM | |
| 11 | 15A | (HEAD (LO)) Luz delantera | |
| 12 | 10A | (EXT) DRL, Luz de matrícula, Luz trasera, Luz de posición, Luz de giro | |
| 13 | 25A | (P/W (RH)) Ventana eléctrica | |
| 14 | 15A | (O2 (UP)) PCM | |
| 15 | 25A | (DEF) Desempañador | |
| 16 | 15A | (FUEL) Relé de la bomba de combustible | |
| 17 | 25A | (P/W (LH)) Ventana eléctrica | |
| 18 | 10A | (ECU) PCM, Refrigeración | |
| 19 | 10A | (MEMORY) Calefacción y aire acondicionado delanteros, Etwis, Sistema de entrada sin llave | |
| 20 | 15A | (F/FOG) Luces antiniebla delanteras [Algunos modelos] | |
| 21 | 30A | (IGN 2) Interruptor de encendido | |
| 22 | 30A | (BTN 3) Unidad de intermitentes y luces de emergencia, Bloqueo eléctrico de puertas | |
| 23 | 30A | (ABS 1) ABS | |
| 24 | 30A | (R.HTR) Calefacción y aire acondicionado traseros | |
| 25 | 40A | (C/FAN 1) Sistema de refrigeración | |
| 26 | 30A | (F/BLW) Calefacción y aire acondicionado delanteros | |
| 27 | 30A | (C/FAN 2) Sistema de refrigeración | |
| 28 | 40A | (BTN 1) Encendedor de cigarrillos, Toma de corriente | |
| 29 | 30A | (IGN 1) Interruptor de encendido | |
| 30 | 40A | (BTN 2) Asiento eléctrico, PCM |
Caja de fusibles del motor (Ver 2)
| N° | A | Descripción | |
|---|---|---|---|
| - | Extractor de fusibles | ||
| - | (DEF) | ||
| - | (F/FOG RELAY) Relé de las luces antiniebla delanteras [Algunos modelos] | ||
| - | (TNS) | ||
| - | (HEAD (HI)) | ||
| - | (HEAD (LO)) | ||
| - | (HORN) | ||
| - | (FUEL) | ||
| - | (C/FAN (H2)) | ||
| - | (START) | ||
| - | (MAIN) | ||
| - | (F/BLW) | ||
| - | (P/WIN) | ||
| - | Ventilador de refrigeración 2 | ||
| - | Ventilador de refrigeración 1 | ||
| - | Ventilador de CD | ||
| - | Aire acondicionado | ||
| - | 30A | Repuesto | |
| - | 20A | Repuesto | |
| - | 15A | Repuesto | |
| - | 10A | Repuesto | |
| 1 | 120A | (MAIN) Principal | |
| 2 | 20A | (HORN) Bocina | |
| 4 | 10A | (P/TRN) PCM, Relé principal | |
| 5 | 15A | (INJECTOR) PCM | |
| 6 | 15A | (AUDIO) Audio | |
| 7 | 15A | (HEAD (HI)) Luz delantera (Alta) | |
| 8 | 10A | (ILLUMI) Iluminación de la cerradura | |
| 9 | 30A | (ABS 2) ABS [Algunos modelos] | |
| 10 | 15A | (O2 (DN)) PCM | |
| 11 | 15A | (HEAD (LO)) Luz delantera (Baja) | |
| 12 | 10A | (EXT) DRL, Luz de matrícula, Luz trasera, Luz de posición, Luz de giro | |
| 13 | 25A | (P/W (RH)) Ventana eléctrica | |
| 14 | 15A | (O2 (UP)) PCM | |
| 15 | 25A | (DEF) Desempañador | |
| 16 | 15A | (FUEL) Relé de la bomba de combustible | |
| 17 | 25A | (P/W (LH)) Ventana eléctrica | |
| 18 | 10A | (ECU) PCM, Refrigeración | |
| 19 | 10A | (MEMORY) Calefacción delantera y aire acondicionado, Etwis, Sistema de entrada sin llave | |
| 20 | 15A | (F/FOG) Luces antiniebla delanteras [Algunos modelos] | |
| 21 | 30A | (IGN 2) Interruptor de encendido | |
| 22 | 40A | (BTN 3) Unidad de intermitentes y luces de emergencia, Bloqueo eléctrico de puertas | |
| 23 | 30A | (ABS 1) ABS | |
| 24 | 30A | (R.HTR) Calefacción trasera y aire acondicionado | |
| 25 | 20A | Aire acondicionado | |
| 26 | 30A | (F/BLW) Calefacción delantera y aire acondicionado | |
| 27 | 40A | (C/FAN ) Sistema de refrigeración | |
| 28 | 40A | (BTN 1) Encendedor de cigarrillos, Toma de corriente | |
| 29 | 30A | (IGN 1) Interruptor de encendido | |
| 30 | 40A | (BTN 2) Asiento eléctrico, PCM |
