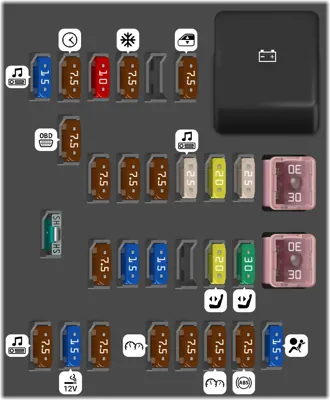

Panel del lado del conductor
| N° | A | Descripción | |
|---|---|---|---|
| - | 7.5A | Audio, Reloj, Control de espejo retrovisor exterior y interruptor de plegado | |
| - | 15A | Encendedor de cigarros, Toma de corriente | |
| - | 7.5A | Relé de arranque | |
| - | 7.5A | Tablero de instrumentos | |
| - | 7.5A | Interruptor de palanca de cambios automática, Sensor de velocidad del vehículo, Interruptor inhibidor, Módulo de control de la transmisión, Sensor de velocidad de entrada, Sensor de velocidad de salida, Interruptor de luces de reversa, Filtro de combustible | |
| - | 7.5A | Computadora de viaje, Zumbador (Sistema de advertencia trasera), Tablero de instrumentos, Interruptor ESC, Sensor de temperatura ambiente, Generador | |
| - | 7.5A | Módulo de control ABS, Módulo de control ESC, Sensor de tasa de guiñada, Sensor de ángulo de dirección | |
| - | 15A | Módulo de control del airbag | |
| - | 7.5A | Sistema de monitoreo de presión de neumáticos | |
| - | 15A | Relé de pedal ajustable eléctricamente (solo sistema de memoria de posición no del conductor) | |
| - | 15A | Toma de corriente (Frontal) | |
| - | No identificado | ||
| - | 20A | Módulo de asiento eléctrico del pasajero delantero | |
| - | 30A | Módulo de asiento eléctrico del conductor | |
| - | 7.5A | Espejo de vanidad, Luz de mapa, Consola superior, Interruptor de luces interiores, Módulo de control de clima, Homelink | |
| - | 7.5A | Solenoide de bloqueo de llave | |
| - | 7.5A | Iluminación del panel de instrumentos | |
| - | 25A | Amplificador | |
| - | 20A | Caja de relés interna (Calefacción de asientos) | |
| - | 25A | Módulo de techo solar | |
| - | 7.5A | OBD II, Conector de diagnóstico | |
| - | 15A | Audio, Luz de escalón | |
| - | 7.5A | Módulo de control de clima, Reloj, Tablero de instrumentos, Computadora de viaje, Módulo del área frontal, Módulo de puerta corrediza eléctrica, Módulo de puerta trasera eléctrica, Módulo de puerta del conductor, Módulo de puerta del pasajero delantero, Módulo de asiento eléctrico del conductor, Unidad del sistema de memoria de posición del conductor | |
| - | 10A | Módulo del sistema de carrera de cremallera variable, Botón de control del sistema de carrera de cremallera variable | |
| - | 7.5A | Módulo de control del aire acondicionado, Interruptor multifunción, Caja de relés interna, Espejo ECM, Sensor de lluvia, Calefacción de asientos | |
| - | No identificado | ||
| - | 7.5A | Botón de control de clima trasero, Módulo del área frontal, Módulo de puerta corrediza eléctrica, Módulo de puerta trasera eléctrica, Módulo de puerta del conductor, Módulo de puerta del pasajero delantero, Módulo de asiento eléctrico del conductor, Unidad del sistema de memoria de posición del conductor | |
| - | 30A | Módulo de puerta del pasajero delantero | |
| - | 30A | Módulo de puerta del conductor | |
| - | Conector de derivación | ||
| - | Relé del generador |
Compartimento del motor (fusible principal)
| N° | A | Descripción | |
|---|---|---|---|
| - | 150A | Generador | |
| - | 200A | Generador | |
| - | 60A | Ventilador de enfriamiento |
Compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | (FRT BLOWER) Caja de relés interna (Relé del soplador delantero) | |
| - | 30A | (RR BLOWER) Caja de relés interna (Relé del soplador trasero) | |
| - | 50A | (IPM 3) Módulo del tablero de instrumentos | |
| - | 50A | (IPM 2) Módulo del tablero de instrumentos | |
| - | 50A | (RAM 1) Módulo de área trasera | |
| - | 50A | (RAM 2) Módulo de área trasera | |
| - | 50A | (RAM 3) Módulo de área trasera | |
| - | 50A | (IPM 1) Módulo del tablero de instrumentos | |
| - | 15A | (FUEL PUMP) Motor de la bomba de combustible | |
| - | - | No identificado | |
| - | 7.5A | (P TRAIN) Relé de alarma antirrobo, Relé principal, TCM, Generador, ECM, Inyector 15A, ECU 2 15A, ECU 1 10A, Relé del compresor de aire acondicionado, Válvula de medición de entrada, Válvula solenoide EGR, Sensor de flujo de aire, Caja de diésel, Módulo inmovilizador | |
| - | 30A | (KEY SW 2) Relé de arranque, Carga IG2 (Carril de rack variable, Espejo ECM, Sensor de lluvia, Calentador de asiento) | |
| - | - | No identificado | |
| - | - | No identificado | |
| - | 20A | (IGN COIL) Bobina de encendido 1 2 3 4 5 6, Condensador | |
| - | 15A | (ECU 2) PCU ECU, Válvula de control de aceite 1 2, Válvula de colector de admisión variable 1 2, Válvula solenoide de purga del canister, Válvula de cierre del canister, Relé de modulación de ancho de pulso | |
| - | 10A | (ECU 1) PCU ECU, Relé del compresor de aire acondicionado, Sensor de flujo de masa de aire, Unidad inmovilizadora | |
| - | 15A | (INJ ECTOR) PCU ECU, Inyector 1 2 3 4 5 6, Relé de brillo 1 2, Válvula del colector de admisión, Válvula solenoide EGR, Relé del ventilador de enfriamiento, Sensor de flujo de aire, Válvula de mariposa de admisión | |
| - | 10A | (O2 UP) Sensor de O2(FL, FR) | |
| - | 10A | (O2 DN) Sensor de O2(RL, RR) | |
| - | 20A | (ABS 2) Módulo de control ABS, Módulo de control ESC | |
| - | 30A | (FRT WIPER) Relé de encendido del limpiaparabrisas delantero | |
| - | 15A | (FRT DEICER) Descongelador delantero | |
| - | 15A | (HORN) Relé de la bocina | |
| - | 15A | (ATM) Solenoide ATM | |
| - | 40A | (ABS 1) Módulo de control ABS, Módulo de control ESC | |
| - | 7.5A | (STOP SIGNAL) TCU, PCU ECU, Unidad ABS ESC | |
| - | 7.5A | (A C COMP) Relé del compresor del aire acondicionado | |
| - | 25A | (KEY SW1) Módulo del tablero de instrumentos | |
| - | 20A | (STOP LAMP) Luz de freno, Luz de freno de montaje alto | |
| - | 20A | (FUEL HEATER) Calefacción del filtro de combustible | |
| - | 10A | (FRT RR WASHER) Relé del motor del limpiaparabrisas delantero, Relé del motor del limpiaparabrisas trasero | |
| - | - | No identificado | |
| - | 7.5A | (IG 2) Filtro de combustible | |
| - | - | No identificado | |
| - | 7.5A | (SP1) Fusible de repuesto | |
| - | 10A | (SP2) Fusible de repuesto | |
| - | 15A | (SP3) Fusible de repuesto | |
| - | 20A | (SP4) Fusible de repuesto | |
| - | 25A | (SP5) Fusible de repuesto | |
| - | No identificado | ||
| - | Relé de la bomba de combustible | ||
| - | Relé principal | ||
| - | Relé de encendido | ||
| - | Relé de arranque | ||
| - | Relé del compresor de aire acondicionado |
Panel del área de carga trasera
| N° | A | Descripción | |
|---|---|---|---|
| - | 20A | Relé de bloqueo de puerta corrediza, Relé de desbloqueo de puerta corrediza, Actuador de bloqueo de puerta corrediza, Actuador de bloqueo de portón trasero | |
| - | 15A | Relé del limpiaparabrisas trasero, Motor del limpiaparabrisas trasero | |
| - | No identificado | ||
| - | No identificado | ||
| - | 25A | Relé de la ventana eléctrica de la puerta corrediza (Derecha), Motor de la ventana eléctrica de la puerta corrediza (Derecha) | |
| - | 25A | Relé de la ventana eléctrica de la puerta corrediza (Izquierda), Motor de la ventana eléctrica de la puerta corrediza (Izquierda) | |
| - | 15A | Relé de la tapa del depósito de combustible, Actuador de la tapa del depósito de combustible | |
| - | 15A | Toma de corriente trasera (Izquierda) | |
| - | 15A | Toma de corriente trasera (Derecha) | |
| - | No identificado | ||
| - | 7.5A | Luz de escalón, Interruptor de encendido/apagado del portón trasero eléctrico, Luz del portón trasero | |
| - | 10A | Relé de apertura del vidrio trasero lateral eléctrico, Relé de cierre del vidrio trasero lateral eléctrico, Motor del vidrio trasero lateral eléctrico | |
| - | 25A | Relé del desempañador de la ventana trasera, Desempañador de la ventana trasera | |
| - | 30A | Módulo del portón trasero eléctrico | |
| - | 30A | Módulo de puerta corrediza eléctrica (Derecha) | |
| - | 30A | Módulo de puerta corrediza eléctrica (Izquierda) | |
| - | Relé del desempañador de la ventana trasera |
