Kia Seltos / Fusibles 2024

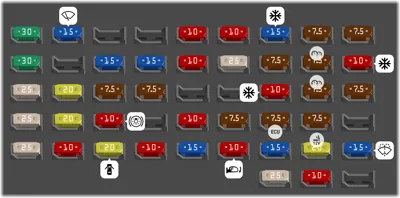

Panel de fusibles del lado del conductor

Panel de fusibles del lado del conductor
N°ADescripción
1 30A (P/SEAT (PASS)) Interruptor Manual del Asiento del Pasajero
2 30A (P/SEAT (DRV)) Módulo de Control IMS (Asiento con memoria del conductor), Interruptor Manual del Asiento del Conductor
3 25A (AMP) Convertidor DC-DC Bajo (AMP (Amplificador))
4 25A (P/WINDOW RH) Relé del Lado Derecho de la Manija del Elevavidrios
5 25A (P/WINDOW LH) Relé del Lado Izquierdo de la Manija del Elevavidrios. Módulo de Seguridad del Elevavidrios del Conductor
6 15A (WIPER RR) Motor del Limpiaparabrisas Trasero, Caja de Relés ICM (Módulo de Circuito Integrado) (Relé del Limpiaparabrisas Trasero)
8 20A (S/HEATER FRT) Módulo de Control de Asiento con Ventilación de Aire Delantero, Módulo de Control del Calentador de Asiento Delantero
9 20A (SUNROOF) Unidad del Techo Solar
10 10A (TAILGATE OPEN) Relé del Portón Trasero (Compuerta Elevadora)
12 15A (S/HEATER RR) Módulo de Control del Calentador de Asiento Trasero
13 7.5A (MODULE 1) Conector de Enlace de Datos del Interruptor de Peligro, Interruptor del Elevavidrios del Pasajero, Interruptor Principal del Elevavidrios, Módulo del Portón Trasero Eléctrico, Módulo de Control IMS (Asiento con memoria del conductor), Bloqueo de Llave
14 10A (BRAKE SWITCH) Interruptor de la Luz de Freno, IBU (Unidad de Control de Carrocería Integrada)
15 20A (DOOR LOCK) Relé de Bloqueo de Puerta. Relé de Desbloqueo de Puerta. Caja de Relés ICM (Módulo de Circuito Integrado) (Relé de Desbloqueo de Dos Vueltas)
17 15A (IBU 1) IBU (Unidad de Control de Carrocería Integrada)
18 7.5A (START) Caja de Relés ICM (Módulo de Circuito Integrado) (Relé de Alarma Antirrobo) [Smartstream G1.6 T-GDi] Interruptor de Rango de Transmisión [(Gasolina) 2.0 MPI] Interruptor de Posición
20 10A (IAU) IAU (Unidad de Autenticación de Identidad). Módulo NFC de Manija de Conductor/Pasajero
21 10A (WIPER FRT 1) IBU (Unidad de Control de Carrocería Integrada)
22 10A (AIR BAG 2) Módulo de Control SRS (Sistema de Retención Suplementario)
24 10A (MEMORY 2) Módulo de Control del Aire Acondicionado, Interruptor del Panel de Instrumentos, Unidad de Lámpara Ambiental, Pantalla Head-Up
25 15A (MULTIMEDIA) Convertidor DC-DC Bajo
26 10A (MODULE 8) IAU (Unidad de Autenticación de Identidad)
27 25A (IG1) Bloque PCB (Nombre del Fusible - ABS 3/EPB 3. ECU 5. TCU3)
29 7.5A (MODULE 4) Radar Delantero, IBU (Unidad de Control de Carrocería Integrada). Interruptor del Panel de Instrumentos, ECM AWD (Módulo de Control del Motor). Cámara de Visión Delantera
30 10A (HEATED MIRROR) ECM (Módulo de Control del Motor). Módulo de Control del Aire Acondicionado, Espejo Exterior Eléctrico del Conductor/Pasajero
31 15A (ISG) Lámpara Ambiental de Sonido. Lámpara Ambiental de Puerta del Conductor/Pasajero. Convertidor DC-DC Bajo (AMP (Amplificador)). Radar de Esquina Trasera Izquierda/Derecha, Unidad Principal/Audio del Sistema de Infoentretenimiento, Módulo de Control del Aire Acondicionado, Tablero de Instrumentos, Cargador Inalámbrico, Pantalla Head-Up
32 7.5A (IBU 2) IBU (Unidad de Control de Carrocería Integrada)
33 10A (MODULE 5) Espejo Electrocrómico, Cargador Inalámbrico. Indicador de Palanca de Cambios de Transmisión Automática, Relé del Lado Izquierdo de la Manija del Interruptor de la Consola. Unidad Principal de Audio/Sistema de Infoentretenimiento, Módulo de Control del Aire Acondicionado, AMP (Amplificador). Módulo de Control de Asiento con Ventilación de Aire Delantero, Módulo de Control del Calentador de Asiento Trasero, Módulo de Control del Calentador de Asiento Delantero, Conector de Enlace de Datos, Módulo de Control IMS (Asiento con memoria del conductor), Convertidor DC-DC Bajo
34 7.5A (MODULE 3) Interruptor de la Luz de Freno, Palanca de Cambios de Transmisión Automática
35 15A (AIR BAG 1) Módulo de Control SRS (Sistema de Retención Suplementario), Sensor de Detección de Ocupante del Pasajero
36 25A (WIPER FRONT 2) Bloque PCB (Relé del Limpiaparabrisas Delantero (Bajo)). Motor del Limpiaparabrisas Delantero
37 7.5A (MDPS) Unidad MDPS (Dirección Asistida por Motor)
38 7.5A (A/BAG IND) Lámpara de la Consola Superior. Tablero de Instrumentos
39 7.5A (CLUSTER) Tablero de Instrumentos, Pantalla Head-Up
40 7.5A (A/C 1) Bloque de Conexiones del Compartimiento del Motor (Relé del Ventilador. Relé del Calentador PTC #1/#2). Módulo de Control del Aire Acondicionado
41 20A (POWER OUTLET) Toma de Corriente Delantera #2 (USB)
42 10A (MODULE 2) IBU (Unidad de Control de Carrocería Integrada). Toma de Corriente Delantera #2 (USB). Interruptor del Espejo Exterior Eléctrico, Caja de Relés ICM (Módulo de Circuito Integrado) (Relé de Toma de Corriente). Convertidor DC-DC Bajo, Cargador USB Trasero
43 7.5A (MODULE 6) IBU (Unidad de Control de Carrocería Integrada)
44 10A (A/C 2) [Aire Acondicionado Automático] Motor del Ventilador, Bloque de Conexiones del Compartimiento del Motor (Relé del Ventilador) [Aire Acondicionado Manual] Resistor del Ventilador, Módulo de Control del Aire Acondicionado
45 7.5A (MODULE 7) Caja Descongeladora Delantera (Relé del Descongelador Delantero del Lado Izquierdo de la Manija/Lado Derecho de la Manija)
47 15A (WASHER) Interruptor Multifunción

Panel de fusibles del compartimento del motor

Panel de fusibles del compartimento del motor
N°ADescripción
- Relé IG1
- Relé del VENTILADOR
- Relé de la BOMBA DE COMBUSTIBLE
- Relé del VENTILADOR DE ENFRIAMIENTO 2
- Relé de ARRANQUE
- Relé IG2
- Relé ACC
- Relé del VENTILADOR DE ENFRIAMIENTO 1
- Relé de CALEFACCIONADO TRASERO
- Relé del CALEFACTOR PTC 1
- Relé del CALEFACTOR PTC 2
1 (B+3) MULTI FUSIBLE 2 - Bloque de Conexiones del Panel de Instrumentos (IPS1, IPS2, IPS3, IPS7, IPS10, IPS13, IPS20)
3 (B+4) MULTI FUSIBLE 2 - Bloque de Conexiones del Panel de Instrumentos (Nombre del Fusible - P/ASIENTO (COND/PAS), AMP, P/VENTANA DERECHA, P/VENTANA IZQUIERDA, C/CALEFACCIONADO DELANTERO, TECHO SOLAR, APERTURA DE COMPUERTA TRASERA)
4 (B+2) MULTI FUSIBLE 2 - Bloque de Conexiones del Panel de Instrumentos (IPS4, IPS5, IPS6, IPS8, IPS9, IPS11, IPS12)
6 (B+5) MULTI FUSIBLE 2 - Bloque PCB (Relé Principal, Nombre del Fusible - AIRE ACONDICIONADO, BOCINA DE ALARMA, ECU3, ECU4, BOCINA)
7 (IG1) MULTI FUSIBLE 2 - [Con Llave Inteligente] Bloque de Conexiones del Compartimento del Motor (Relé IG1, Relé ACC) [Sin Llave Inteligente] Interruptor de Encendido
8 (VENTILADOR) MULTI FUSIBLE 2 - Bloque de Conexiones del Compartimento del Motor (Relé del Ventilador)
9 (IG2) MULTI FUSIBLE 2 - [Con Llave Inteligente] Bloque de Conexiones del Compartimento del Motor (Relé de Arranque, Relé IG2) [Sin Llave Inteligente] Bloque de Conexiones del Compartimento del Motor (Relé de Arranque), Interruptor de Encendido
10 (VENTILADOR DE ENFRIAMIENTO 1) MULTI FUSIBLE 3 - [Smartstream G1.6 T-GDi] Motor del Ventilador de Enfriamiento
11 (CALEFACTOR PTC 1) MULTI FUSIBLE 3 - Bloque de Conexiones del Compartimento del Motor (Relé del Calefactor PTC 1)
12 (CALEFACTOR PTC 1) MULTI FUSIBLE 3 - Bloque de Conexiones del Compartimento del Motor (Relé del Calefactor PTC 2)
15 (ALT) MULTI FUSIBLE 1 - Alternador, Bloque de Conexiones del Compartimento del Motor (Nombre del Fusible - EPB 1, ABS 1/EPB 2, ABS 2, COMPUERTA TRASERA ELÉCTRICA 4WD)
15 (ALT) MULTI FUSIBLE 1 - Alternador, Bloque de Conexiones del Compartimento del Motor (Nombre del Fusible - EPB 1, ABS 1/EPB 2, ABS 2, COMPUERTA TRASERA ELÉCTRICA 4WD)
16 (MDPS) MULTI FUSIBLE 1 - Unidad MDPS (Dirección Asistida por Motor Eléctrico). MDPS (Dirección Asistida por Motor Eléctrico) es lo mismo que EPS (Dirección Asistida Eléctrica).
17 50A (B+1) Bloque de Conexiones del Panel de Instrumentos (Relé de Corte Automático de Carga a Largo Plazo, Nombre del Fusible - C/CALEFACCIONADO TRASERO, MÓDULO 1, INTERRUPTOR DE FRENO, CERRADURA DE PUERTA IBU1, IAU, AIR BAG 2)
18 60A (EPB 1) [Con EPB (Freno de estacionamiento electrónico)] Módulo ESC (Control Electrónico de Estabilidad)
19 30A (CALEFACCIONADO TRASERO) Bloque de Conexiones del Compartimento del Motor (Relé de Calefaccionado Trasero)
21 40A (CVVD/EOP) [Smartstream G1.6 T-GDi] Actuador CVVD (Duración de Válvula Variable Continua) [(Gasolina) 20 MPI] Módulo de Bomba de Aceite Electrónica (ISG)
22 40A (VENTILADOR DE ENFRIAMIENTO 2) Bloque de Conexiones del Compartimento del Motor (Relé del Ventilador de Enfriamiento 1, Relé del Ventilador de Enfriamiento 2)
23 40A (COMPUERTA TRASERA ELÉCTRICA) Módulo de la Compuerta Trasera Eléctrica
25 40A (ABS 1/EPB 2) [ABS] Módulo ESC (Control Electrónico de Estabilidad) (Sin EPB (Freno de estacionamiento electrónico) [EPB] Módulo ESC (Control Electrónico de Estabilidad) (Con EPB (Freno de estacionamiento electrónico)
26 30A (ABS 2) [Sin EPB (Freno de estacionamiento electrónico)] Módulo ESC (Control Electrónico de Estabilidad)
28 20A (ECU 1) [Smartstream G1.6 T-GDi] ECM (Módulo de Control del Motor) [(Gasolina) 2.0 MPI PCM (Módulo de Control del Tren Motriz)
29 10A (ECU 2) [Smartstream G1.6 T-GDi] ECM (Módulo de Control del Motor)
30 15A (SENSOR O2) Sensor de Oxígeno (Arriba/Abajo)
31 10A (SENSOR 1) [Todos] Válvula de Control de Aceite #1, Válvula de Control de Aceite #2, Relé del Aire Acondicionado, Válvula Solenoide de Control de Purga, Válvula de Cierre del Canister [Smartstream G1.6 T-GDi] Motor del Ventilador de Enfriamiento, Válvula Solenoide de Control RCV (Control de Válvula de Recirculación), Válvula de Bomba de Aceite Variable, Sensor de Nivel de Aceite [(Gasolina) 2.0 MPI Válvula Solenoide de Admisión Variable, Válvula de Control de Aceite #3, Bloque de Conexiones del Compartimento del Motor (Relé del Ventilador de Enfriamiento 2, Relé del Ventilador de Enfriamiento 1)
32 10A (SENSOR 2) Bloque de Conexiones del Compartimento del Motor (Relé de la Bomba de Combustible)
33 20A (BOBINA DE ENCENDIDO) Bobina de Encendido #1~#4
34 10A (AIRE ACONDICIONADO) Relé del Aire Acondicionado
35 10A (BOCINA DE ALARMA) Relé de la Bocina de Alarma Antirrobo
36 15A (INYECTOR) [(Gasolina) 20 MPI Inyector #1~#4
38 10A (ABS 3 / EPB 3) [Sin EPB (Freno de estacionamiento electrónico)] Módulo ESC (Control Electrónico de Estabilidad) [Con EPB (Freno de estacionamiento electrónico)] Módulo ESC (Control Electrónico de Estabilidad)
39 15A (TCU 3) [Smartstream G1.6 T-GDi] TCM (Módulo de Control de la Transmisión) [(Gasolina) 2.0 MPI Bomba de Aceite Eléctrica (ISG)
40 10A (ECU 5) [Smartstream G1.6 T-GDi] ECM (Módulo de Control del Motor), Actuador CVDD (Duración de Válvula Variable Continua) [(Gasolina) 2.0 MPI PCM (Módulo de Control del Tren Motriz)
41 15A (ECU 3) [Smartstream G1.6 T-GDi] ECM (Módulo de Control del Motor) [(Gasolina) 2.0 MPI PCM (Módulo de Control del Tren Motriz)
42 15A (ECU 4) [Smartstream G1.6 T-GDi] ECM (Módulo de Control del Motor)
43 15A (BOCINA) Relé de la Bocina
52 25A (TOMA DE CORRIENTE) Caja de Relés ICM (Módulo de Circuito Integrado) (Relé de la Toma de Corriente)
53 15A (TCU 2) [Smartstream G1.6 T-GDi] TCM (Módulo de Control de la Transmisión)
54 15A (FARO IZQUIERDO) Faro Lado Izquierdo
55 15A (FARO DERECHO) Faro Lado Derecho
56 20A (BOMBA DE COMBUSTIBLE) Bloque de Conexiones del Compartimento del Motor (Relé de la Bomba de Combustible)
57 15A (TCU 1) PCM (Módulo de Control del Tren Motriz)/ TCM (Módulo de Control de la Transmisión)
58 20A (4WD) ECM AWD (Módulo de Control del Motor)

Cubierta del terminal de la batería (Tipo A)

Cubierta del terminal de la batería (Tipo A)
