Kia Sonet / Fusibles 2023

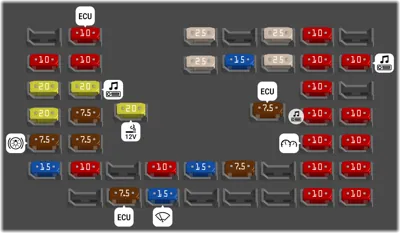

Panel de fusibles del lado del conductor

Panel de fusibles del lado del conductor
N°ADescripción
2 10A (ESPEJO CALEFACCIONADO) ESPEJO CALEFACCIONADO trasero, ECU
3 25A (VENTANILLA ELÉCTRICA DE SEGURIDAD IZQ) ECU DE SEGURIDAD
5 25A (VENTANILLA ELÉCTRICA DER) MOTOR DE VENTANILLA ELÉCTRICA
6 10A (TCU2) DCT (Transmisión de Doble Embrague)/ECLUTCH/TCU (Unidad de Control de Transmisión), S_MODE_SW/ATM_LEVER, INTERRUPTOR INHIBIDOR
8 10A (MÓDULO8) MUT/VDMS/UNIDAD DE LÁMPARA AMBIENTAL
9 10A (MEMORIA) CLUSTER, FATC, MTC
10 25A (AMP) EXT_AMP (Amplificador)
11 15A (TECHO SOLAR) MOTOR DEL TECHO SOLAR
12 25A (VENTANILLA ELÉCTRICA IZQ) MOTOR DE VENTANILLA ELÉCTRICA
13 10A (SENSOR7) SENSOR DE COMBUSTIBLE/AGUA, UNIDAD DE RELÉ DE INCANDESCENCIA
14 10A (MÓDULO2) INTERRUPTOR DEL ESPEJO EXTERIOR, AMP (Amplificador), IBU (Unidad de Control de Carrocería Integrada), AUDIO
15 20A (VENTILACIÓN DEL ASIENTO) ASIENTO DE VENTILACIÓN
16 20A (MULTIMEDIA) AUDIO
17 10A (BOLSA DE AIRE) ACU
19 20A (BLOQUEO DE PUERTA) ACTUADOR DE PUERTA
20 7.5A (REPUESTO) -
21 20A (TOMA DE CORRIENTE) TOMA DE CORRIENTE
22 7.5A (AIRE ACONDICIONADO 3) MTC, FATC, ECU
23 10A (MÓDULO5) INDICADOR DE PALANCA AT, HLLD, EXTENSIÓN DE ASIENTO DEL CONDUCTOR, AUDIO, AMP (Amplificador), MTC/FATC, ECM_MIRR, CARGADOR INALÁMBRICO
24 10A (ABS3) ABS (SISTEMA DE FRENOS ANTIBLOQUEO)
25 7.5A (INTERRUPTOR DE FRENO) INTERRUPTOR DE PARADA
26 7.5A (ARRANQUE 1) Relé de ARRANQUE
27 10A (CLUSTER) CLUSTER
28 10A (MÓDULO4) RPAS, INTERRUPTOR C_PAD (INTERRUPTOR ESC)
29 15A (IBU2) IBU (UNIDAD DE CONTROL DE CARROCERÍA INTEGRADA)
30 10A (ACC1) AMP (Amplificador), INTERRUPTOR DEL ESPEJO EXTERIOR, AUDIO/AVN, IBU (Unidad de Control de Carrocería Integrada) BCM (Módulo de Control de Carrocería)), VDMS, USB TRASERO, CARGADOR USB
32 10A (MÓDULO7) INTERRUPTOR MULTIFUNCIÓN
33 15A (LAVADOR) M/F(POTENCIA DEL LAVADOR)
34 7.5A (MÓDULO6) IBU (UNIDAD DE CONTROL DE CARROCERÍA INTEGRADA)
36 10A (IBU1) IBU (UNIDAD DE CONTROL DE CARROCERÍA INTEGRADA)
37 10A (INDICADOR DE BOLSA DE AIRE) CLUSTER
39 7.5A (AIRE ACONDICIONADO 2) MTC, FATC, ECU
40 15A (LIMPIAPARABRISAS TRASERO) MOTOR DEL LIMPIAPARABRISAS TRASERO
44 10A (ECU4) ECU
45 10A (MDPS2) MDPS (Dirección Asistida por Motor)

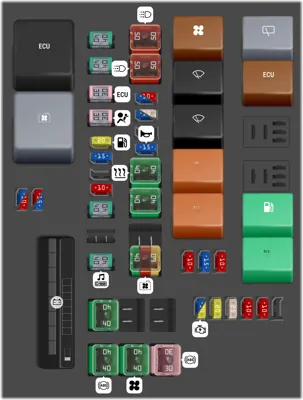

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- GLOW [Diesel 1.5 WGT/VGT]
- ALT [Kappa 1.0 T-GDI]
- ALT[Diesel 1.5 WGT/VGT]
- ALT [Startstream G1.2 MPI]
- MDPS [Kappa 1.0 T-GDI]
- MDPS [Diesel 1.5 WGT/VGT]
- MDPS [Startstream G1.2 MPI]
- ECU, PCU, TCU (Unidad de Control de Transmisión), SENSOR
- VENTILADOR DE ENFRIAMIENTO, ECU
- MOTOR DEL VENTILADOR, ICU
- MOTOR DEL LIMPIAPARABRISAS TRASERO
- MOTOR DEL LIMPIAPARABRISAS
- SOLENOIDE DE ARRANQUE, ECU
- MOTOR DEL LIMPIAPARABRISAS
- BOCINA Lado del Volante Izquierdo/Lado del Volante Derecho
- BOCINA DE ALARMA ANTIRROBO
- BOMBA DE COMBUSTIBLE, ECU
- ECU DEL AIRE ACONDICIONADO
2 40A [Kappa 1.0 T-GDI]: DCT (Transmisión de Doble Embrague), ECLUTCH
3 40A (DCT2) [Kappa 1.0 T-GDI] DCT (Transmisión de Doble Embrague)
4 30A ECU 1
5 30A AIR BAG, MDPS (Dirección Asistida Eléctrica), TABLERO DE INSTRUMENTOS, IBU (Unidad de Control de Carrocería Integrada), ECU, TCU (Unidad de Control de Transmisión), SENSOR, ABS (Sistema de Frenos Antibloqueo)
6 20A BOMBA DE COMBUSTIBLE
7 15A (ECU2) ECU
9 10A AIRE ACONDICIONADO
10 40A (DCT4) [Kappa 1.0 T-GDI] DCT (Transmisión de Doble Embrague)
12 40A TECHO SOLAR, ELEVALUNAS ELÉCTRICO, AMP (Amplificador)
13 50A LP FAROS, LP INTERMITENTES, LP LUZ TRASERA EXT, DRL (Luz de Conducción Diurna), LUZ TRASERA INT, LP FRENO, NIEBLA, LP
14 50A LP FAROS, LP INTERMITENTES, LP LUZ TRASERA EXT, DRL (Luz de Conducción Diurna), LP FRENO
15 15A (ECU3) [Kappa 1.0 T-GDI/Smartstream G1.2 MPI]
15 10A AMS [Diésel - 1.5 WGT/VGT]
16 15A (DCT3/E-CLUTCH2) [Kappa 1.0 T-GDI] DCT (Transmisión de Doble Embrague), ECLUTCH
16 25A (TCU (Unidad de Control de Transmisión) [Diésel 1.5 WGT/VGT]
18 15A BOCINA
19 40A MULTIMEDIA, CALEFACTOR, TABLERO DE INSTRUMENTOS, INTERRUPTOR DE FRENO, IBU (Unidad de Control de Carrocería Integrada), BLOQUEO DE PUERTA, VENTILACIÓN DE ASIENTO
20 40A ARRANQUE
22 40A VENTILADOR DE ENFRIAMIENTO [Smartstream G1.2 MPI]
22 50A VENTILADOR DE ENFRIAMIENTO [(Diésel) 1.5 WGT/VGT]
22 60A VENTILADOR DE ENFRIAMIENTO [Kappa 1.0 T-GDi]
23 10A LIMPIAPARABRISAS DELANTERO 2
24 15A INYECTOR 1 [Smartstream G1.2 MPI / Diésel - 1.5 WGT/VGT]
25 10A SNSR3 [Kappa 1.0 T-GDI / Diésel - 1.5 WGT/VGT]
26 40A CALEFACCIONADO TRASERO
29 40A ABS (Sistema de Frenos Antibloqueo)
30 40A VENTILADOR
31 30A ABS (Sistema de Frenos Antibloqueo)
32 15A SNSR 6 [Diésel - 1.5 WGT/VGT]
32 20A BOBINA DE ENCENDIDO [Kappa 1.0 T-GDI/Smart-stream G1.2 MPI]
33 20A (ECU5) ECU
34 25A LIMPIAPARABRISAS DELANTERO 1
35 10A (SNSR1) SENSOR
36 10A (SNSR2) SENSOR
38 15A [Diésel - 1.5 WGT/VGT] SNSR4
38 10A [Smartstream G1.2 MPI] INYECTOR2
39 10A [Diésel - 1.5 WGT/VGT] SNSR5
39 15A [Smartstream G1.2 MPI/Kappa 1.0 T-GDI] ECU6
