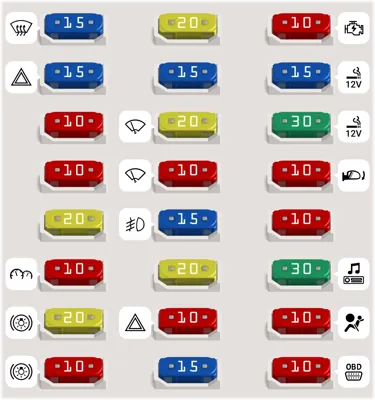

Caja de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | Desempañador | |
| 2 | 20A | Techo solar | |
| 3 | 10A | Sistema de arranque, PCM, ACC | |
| 4 | 15A | Unidad de intermitentes y luces de emergencia | |
| 5 | 15A | Toma de corriente central | |
| 6 | 15A | Encendedor | |
| 7 | 10A | Conector de verificación | |
| 8 | 20A | Limpiaparabrisas y lavaparabrisas, Faros, Calefacción delantera y aire acondicionado, Sistema de enfriamiento. Desempañador | |
| 9 | 30A | Toma de corriente delantera y trasera | |
| 10 | 10A | Bobina del relé | |
| 11 | 10A | Limpiaparabrisas y lavaparabrisas, ETWIS, Calefacción y aire acondicionado, Computadora de viaje, Techo solar | |
| 12 | 10A | Espejo eléctrico, Encendedor, Toma de corriente, Reloj, Entrada sin llave, Audio | |
| 13 | 20A | Unidad de control de la caja de transferencia | |
| 14 | 15A | Luz antiniebla trasera | |
| 15 | 10A | Espejo de control remoto eléctrico | |
| 16 | 10A | Tablero de instrumentos, ETWIS, Faros, DRL, Entrada sin llave, Luces interiores, Lámpara de visera, Reloj | |
| 17 | 20A | Calentador de asiento | |
| 18 | 30A | Audio | |
| 19 | 20A | Luz de freno | |
| 20 | 10A | Unidad de intermitentes y luces de emergencia | |
| 21 | 10A | Airbag | |
| 22 | 10A | PCM, ACC, Computadora de viaje, Luz de freno, DRL, ETWIS, Tablero de instrumentos, Calefacción delantera y aire acondicionado | |
| 23 | 15A | Accesorio de remolque | |
| 24 | 10A | PCM, Sistema de enfriamiento, Sensor de velocidad, Conector de diagnóstico, ACC, Tablero de instrumentos, ABS |
Fusiblera del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | (DEF RELAY) Desempañador trasero | ||
| - | (F/FOG RELAY) Luces antiniebla delanteras | ||
| - | TNS RELAY | ||
| - | (HEAD (HI) RELAY) Faros de luz alta | ||
| - | DEAD (LO) RELAY | ||
| - | (HORN RELAY) Bocina | ||
| - | (FUEL RELAY) Bomba de combustible | ||
| - | (C/FAN 2 RELAY) Electroventilador de enfriamiento | ||
| - | (START RELAY) Sistema de arranque | ||
| - | (MAIN RELAY) Fusible principal | ||
| - | (F/BLW RELAY) Motor soplador de AC | ||
| - | (P/WIN RELAY) Ventanas eléctricas | ||
| - | C/F (H) RELAY | ||
| - | (A/CON RELAY) Aire acondicionado | ||
| - | C/F (L) RELAY | ||
| - | 25A | (SPARE) Fusible de respuesto | |
| - | 20A | (SPARE) Fusible de respuesto | |
| - | 15A | (SPARE) Fusible de respuesto | |
| - | 10A | (SPARE) Fusible de respuesto | |
| 1 | 120A | (MAIN) Fusible principal | |
| 2 | 15A | (HORN) Bocina | |
| 4 | 10A | P/TRN | |
| 5 | 15A | (INJECTOR) Inyectores de combustible | |
| 6 | 20A | (AUDIO) Sistema de audio | |
| 7 | 15A | (HEAD (HI)) Faros de luz alta | |
| 8 | 10A | (ILLUMI) Iluminación | |
| 10 | 15A | O2(ON) | |
| 11 | 15A | (HEAD (LO)) Faros de luz baja | |
| 12 | 15A | EXT | |
| 13 | 25A | (P/W (LH)) Ventanas eléctricas | |
| 14 | 15A | O2 (UP) | |
| 15 | 25A | (DEF) Desempañador trasero | |
| 16 | 15A | (FUEL) Bomba de combustible | |
| 17 | 25A | P/W (PH) | |
| 18 | 10A | (ECU) Unidad de control del motor | |
| 19 | 10A | (MEMORY) Memoria | |
| 20 | 15A | (F/FOG) Luces antiniebla delanteras | |
| 21 | 30A | (IGN 2) Encendido | |
| 22 | 40A | BTN 3 | |
| 23 | 40A | (ABS) Sistema de frenos antibloqueo | |
| 25 | 40A | (C/FAN (1)) Electroventilador de enfriamiento | |
| 26 | 30A | (F/BLW) Motor soplador de AC | |
| 27 | 30A | (C/FAN (2)) Electroventilador de enfriamiento | |
| 28 | 40A | BTN 1 | |
| 29 | 40A | (IGN 1) Encendido | |
| 30 | 30A | BTN 2 |
