Panel de Fusibles del Compartimiento del Motor
| N° | A | Descripción | |
|---|---|---|---|
| - | ARRANQUE2 ACC | ||
| - | ARRANQUE1 | ||
| - | BOCINA | ||
| - | SOPLADOR | ||
| - | DESHIELO | ||
| - | TOMA DE CORRIENTE | ||
| - | LIMPIAPARABRISAS BAJO | ||
| - | B/A BOCINA | ||
| - | LUZ DELANTERA DERECHA | ||
| - | IG1 | ||
| - | IG2 | ||
| - | TRASERO CALEFACCIONADO | ||
| - | VENTILADOR DE REFRIGERACIÓN | ||
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 15A | Relé de la Bocina | |
| 5 | 15A | B/A RLY | |
| 6 | 15A | Relé del Desempañador del Limpiaparabrisas Frontal | |
| 7 | 25A | Caja de Fusibles y Relés del Motor (Relé de la Toma de Corriente), RR_P_OUTLET, TOMA DE CORRIENTE FRONTAL_PASAJERO | |
| 9 | 20A | 4WD_ECU | |
| 11 | 10A | Caja de Fusibles y Relés del Motor (Relé de la Luz Delantera Derecha), H_LP_RH | |
| 14 | 30A | Toma de Corriente del Remolque | |
| 15 | 50A | AMP 30A, P/WDW LH 25A, P/WDW RH 25A, S/HEATER_RR 15A | |
| 16 | 30A | UNIDAD_INVERSORA_AC | |
| 17 | SMART_KEY-1 25A, SMART KEY-4 10A, MODULE-1 7.5A, SUNROOF-2 25A, (FUSIBLE SW RLY, LUZ INTERIOR 10A : DR_SCUFF_LP_DRV,DR_SCUFF_LP_PASS,DR_WARNG_SW, S_VISOR_LP_LH/RH, OHC_LAMP, ROOM_LP,RL/RR_PERSONAL_LAMP,CARGO_LAMP,MULTIMEDIA 15A : Audio, Unidad Principal de A/V y Navegación, MTS, MEMORIA 10A OBD Módulo de Control del Aire Acondicionado Frontal, TPMS, Reloj Digital, ESPEJO_INTERIOR,S_WARMER_SW_LH/RH,SW_ASIENTO_VENTILADO_LH/RH, TABLERO DE INSTRUMENTOS, W,P_WDW_MAIN_SW,EXT_ASIENTO_CONDUCTOR_FRONTAL,P_WDW_PASS_SW | ||
| 18 | Caja de Fusibles y Relés del Motor (C/FAN RLY) | ||
| 19 | Módulo de Control ESC, Conector de Verificación Multipropósito | ||
| 20 | Módulo de Control ESC, Conector de Verificación Multipropósito | ||
| 21 | Relé del Desempañador Trasero | ||
| 22 | Relé del Soplador | ||
| 23 | IPM (Fusible - S/HTR FRT, P/Seat SUN ROOF-1 25A, IPS1 (FOG LH/RH, LUZ TRASERA LH), ARISU LH (LUZ DELANTERA BAJA LH, LUZ DELANTERA ALTA LH, INTERMITENTE RL, INTERMITENTE FL) | ||
| 24 | MDPS_ECU | ||
| 25 | 50A | IPM (DR LOCK 20A, BLOWER RR 20A, TAPA DE COMBUSTIBLE 15A, IPS3 (LUZ TRASERA RH, LUZ INTERIOR TRASERA), ARISU RH (LUZ DELANTERA BAJA RH, LUZ DELANTERA ALTA RH, INTERMITENTE RR, INTERMITENTE FR) | |
| 26 | 40A | Caja EMS (Relé Principal (Bobina de Encendido 20A, ECU 1 20A, Sensor 1 10A, Sensor 2 10A, ECU 2 10A, Inyector 1 10A), Bomba de Combustible 15A, ECU 4 15A) | |
| 29 | 40A | Sin Llave Inteligente - Interruptor de Encendido, Con Llave Inteligente - Caja de Fusibles y Relés del Motor (Relé IGN1, Relé ACC) | |
| 30 | 30A | PTGM | |
| 31 | 40A | Relé de Arranque, Sin Llave Inteligente - Interruptor de Encendido, Con Llave Inteligente - Caja de Fusibles y Relés del Motor (Relé IGN2) | |
| 33 | 15A | Relé de la Bomba de Combustible | |
| 34 | 15A | Theta : PCM, Lambda PCM, IDB | |
| 36 | 10A | Módulo Inmovilizador Theta, Relé de la Bomba de Combustible, Lambda PCM, Relé de la Bomba de Combustible | |
| 38 | 20A | Capacitor de la Bobina de Encendido Theta, Bobina de Encendido 1/2/3/4, Lambda : Condensador 1/2, Arnés de la Bobina de Encendido, Bobina de Encendido 2/4/6 | |
| 39 | 20A | PCM | |
| 40 | 10A | Relé del Ventilador de Refrigeración Theta, Válvula de Cierre del Canister Lambda : Relé del Ventilador de Refrigeración, PCM, Válvula de Cierre del Canister, Válvula de Control de Aceite #1/2 (Escape), Válvula de Control de Aceite #1/2 (Admisión), Válvula de Control de Purga, Válvula de Admisión Variable #1/2, Módulo Inmovilizador | |
| 41 | 10A | Válvula de Control de Purga Theta, Válvula de Control de Aceite #1/2, Válvula de Admisión Variable, Sensor de Posición del Cigüeñal, Sensor de Oxígeno Arriba/Abajo Lambda PCM, Sensor de Oxígeno #1/2/3/4 | |
| 42 | 10A | REPUESTO | |
| 43 | 15A | REPUESTO | |
| 44 | 20A | REPUESTO | |
| 45 | 10A | Caja de Fusibles y Relés del Motor (Relé del Limpiaparabrisas en Baja), PCM | |
| 46 | 10A | Caja de Fusibles y Relés del Motor (Relé del Soplador, Módulo de Control del Aire Acondicionado Frontal) | |
| 47 | 7.5A | Relé de la Luz de Reversa (A/T), Interruptor de la Luz de Reversa (M/T) | |
| 48 | 7.5A | Módulo de Control ESC, Conector de Verificación Multipropósito | |
| 49 | 7.5A | PCM | |
| 50 | 15A | Interruptor de Rango de Transmisión, PCM | |
| 51 | 30A | REPUESTO | |
| 52 | 25A | REPUESTO | |
| 53 | 20A | REPUESTO | |
| 54 | 15A | REPUESTO | |
| 55 | 10A | REPUESTO | |
| 56 | 7.5A | REPUESTO |

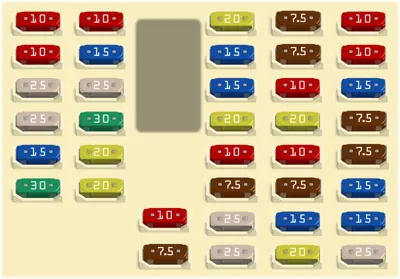

Panel de Fusibles Interior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | LÁMPARA ANTINIEBLA TRASERA | |
| 2 | 10A | (MEMORIA) OBD II, Módulo de Control de Aire Acondicionado Delantero, TPMS, Reloj Digital, ESPEJO INTERIOR, INTERRUPTOR DE CALENTADOR IZQUIERDO/DERECHO | |
| 3 | 25A | (VENTANA ELÉCTRICA IZQUIERDA) Relé de Ventana Eléctrica del Conductor, Interruptor Principal de Ventana Eléctrica, Interruptor de Ventana Eléctrica Trasera Izquierda, Módulo de Seguridad de Ventana Eléctrica del Conductor | |
| 4 | 25A | (VENTANA ELÉCTRICA DERECHA) Relé de Ventana Eléctrica del Pasajero, Interruptor Principal de Ventana Eléctrica, Interruptor de Ventana Eléctrica del Pasajero, Interruptor de Ventana Eléctrica Trasera Derecha | |
| 5 | 15A | (ASIENTO CALEFACCIONADO TRASERO) Caja de Relés ICM (Relé de Calentador de Asiento Trasero Izquierdo), Caja de Relés ICM (Relé de Calentador de Asiento Trasero Derecho) | |
| 6 | 30A | (AMP) AMP | |
| 7 | 10A | (LÁMPARA INTERIOR) DR_SCUFF_LP_DRV, DR_SCUFF_LP_PASS, DR_WARNG_SW, S_VISOR_LP_LH/RH, OHC_LAMP, LUZ INTERIOR, LÁMPARA PERSONAL TRASERA IZQUIERDA/DERECHA, LÁMPARA DE CARGA | |
| 8 | 15A | (MULTIMEDIA) Audio, Unidad Principal de A/V y Navegación, MTS | |
| 9 | 25A | TECHO SOLAR | |
| 10 | 30A | (ASIENTO ELÉCTRICO DEL CONDUCTOR) Interruptor de Asiento Eléctrico del Conductor, Interruptor de Soporte Lumbar del Conductor | |
| 11 | 20A | (ASIENTO ELÉCTRICO DEL PASAJERO) Interruptor de Asiento Eléctrico del Pasajero | |
| 12 | 20A | (ASIENTO CALEFACCIONADO DELANTERO) RT_DRV_SEAT_EXT, FRT_PASS_SEAT_EXT | |
| 13 | 10A | (ESPEJOS CALEFACCIONADOS) Espejo Exterior Eléctrico del Conductor/Pasajero, Módulo de Control de Aire Acondicionado Delantero | |
| 14 | 7.5A | (ARRANQUE) Caja de Fusibles y Relés del Motor (Relé - Arranque, Sub Arranque, Alarma Antirrobo), PDM | |
| 15 | 20A | (SOPLADOR TRASERO) Caja de Relés ICM (Relé de Aire Acondicionado Trasero) | |
| 16 | 15A | LÁMPARA DE FRENO | |
| 17 | 15A | (TAPA DE COMBUSTIBLE) Interruptor de Puerta de Llenado de Combustible | |
| 18 | 20A | (BLOQUEO DE PUERTA) Relé de Bloqueo/Desbloqueo de Puerta, Caja de Relés ICM (Relé de Desbloqueo de Dos Giros), Actuador de Bloqueo de Puerta del Conductor/Pasajero, Actuador de Bloqueo de Puerta Trasera Izquierda/Derecha, Caja de Relés ICM (Relé de CIERRE DE PORTÓN) | |
| 19 | 10A | (LLAVE INTELIGENTE 4) PDM, Interruptor de Botón de Arranque y Parada, Soporte de Llave | |
| 20 | 7.5A | (MÓDULO 1) MODO DEPORTIVO SW/KEY_SOL SPORT_MODE_SW | |
| 21 | 25A | TECHO SOLAR | |
| 22 | 25A | (LLAVE INTELIGENTE 1) LLAVE INTELIGENTE/UNIDAD SMK | |
| 23 | 7.5A | (LLAVE INTELIGENTE 2) Módulo de Control de Llave Inteligente | |
| 24 | 7.5A | MDPS | |
| 25 | 10A | (INDICADOR A/BAG) Tablero de Instrumentos (IND.). Reloj Digital | |
| 26 | 20A | IG1 | |
| 27 | 10A | (MÓDULO 4) Interruptor de Espejo Exterior, Interruptor de Ventana Eléctrica, Caja de Fusibles y Relés del Motor (Relé de Toma de Corriente), Reloj Digital, MTS, Audio, Unidad Principal de A/V y Navegación | |
| 28 | 7.5A | (LLAVE INTELIGENTE 3) Módulo de Control de Llave Inteligente | |
| 29 | 15A | (TOMA DE CORRIENTE 1) - | |
| 30 | 20A | (TOMA DE CORRIENTE 2) TOMA DE CORRIENTE DE EQUIPAJE, TOMA DE CORRIENTE DELANTERA DEL CONDUCTOR | |
| 31 | 10A | (MÓDULO 2) Tablero de Instrumentos (IND./MICOM), Sensor de Ángulo de Dirección, Alternador, Módulo de Control de Llave Inteligente, Unidad Principal de A/V y Navegación, STOP_SW, SI_ECU, HLLD LH/RH | |
| 32 | 10A | (MÓDULO 3) Interruptor de ESC Off, Módulo de Control de Aire Acondicionado Delantero, Tablero de Instrumentos, Audio, MTS, Unidad Principal de A/V y Navegación, Módulo de Monitoreo de Presión de Neumáticos, Interruptor Principal de Ventana Eléctrica, ECU de 4WD, PWDW_PASS SW IMS, Sensor de Asistencia de Estacionamiento Trasero, FRT_DRV_SEAT_EX FRT_PASS_SEAT_EXT, EXTENSIÓN DE CONSOLA, IPM (BCM IG1) | |
| 33 | 15A | (A/BAG) Módulo de Control SRS, Módulo PODS | |
| 34 | 7.5A | Módulo 5 | |
| 35 | 7.5A | (AIRE ACONDICIONADO) Módulo de Control de Aire Acondicionado Delantero, Sensor Activo de Interior, Ionizador de Clúster, Caja de Relés ICM (Relé de Aire Acondicionado Trasero) Caja de Fusibles y Relés del Motor (Relé de Soplador) | |
| 36 | 15A | (VOLANTE CALEFACCIONADO) Calefacción del Volante | |
| 37 | 15A | (LIMPIAPARABRISAS TRASERO) Caja de Relés ICM (Relé de Limpiaparabrisas Trasero), Motor de Limpiaparabrisas Trasero, Interruptor Multifunción (Limpiaparabrisas) | |
| 38 | 25A | (LIMPIAPARABRISAS DELANTERO) Caja de Fusibles y Relés del Motor (Relé de Limpiaparabrisas (Bajo)), Motor de Limpiaparabrisas Delantero, Interruptor Multifunción (Limpiaparabrisas) |
