Kia Sorento / Fusibles 2016

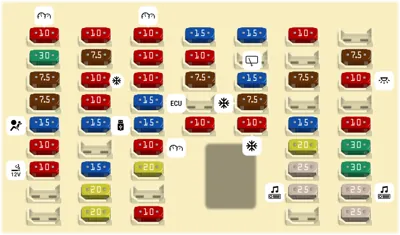

Panel de Fusibles Interior

Panel de Fusibles Interior
N°ADescripción
1 10A Tablero de instrumentos, Módulo de Control de Aire Acondicionado
2 30A Fusible - A/CON 2. Motor del Ventilador
3 7.5A Módulo de Control de Aire Acondicionado (Auto)
4 7.5A Bloque de Unión E/R (Relé de Arranque), Interruptor de Rango de Transmisión
5 15A Módulo de Control SRS, Sensor de Detección de Ocupante del Pasajero
6 10A Interruptor del Panel de Control, Módulo de Monitoreo de Presión de Neumáticos, ECM de 4WD, Módulo de Advertencia de Salida de Carril, Interruptor de Consola, Sensor de Asistencia de Estacionamiento Trasero LH/RH, Zumbador de Asistencia de Estacionamiento Trasero, Sensor de Asistencia de Estacionamiento Trasero LH/RH (Centro), Radar de Detección de Punto Ciego LH/RH, Módulo de Freno de Estacionamiento Eléctrico
7 10A Bloque PCB (Relé PDM (ACC), Relé de Toma de Corriente), BCM, Audio, Unidad Principal de A/V y Navegación, Unidad de Monitoreo de Vista Panorámica, Módulo de Control de Llave Inteligente, AMP, Cargador USB, Unidad de Telemática
10 10A Módulo de Dispositivo de Nivelación de Faros Automáticos, Actuador de Dispositivo de Nivelación de Faros LH/RH
11 7.5A Módulo de Control de Llave Inteligente, Interruptor de Luz de Freno
12 10A Módulo de Control de Aire Acondicionado, Unidad Principal de A/V y Navegación, Espejo Electrocrómico, Módulo de Control IMS del Conductor, Indicador de Palanca de Cambio ATM, Calentador de Asiento Trasero LH, Módulo de Control de Ventilación de Aire Frontal, Módulo de Control de Calentador de Asiento Frontal, Unidad de Telemática
13 10A BCM, Interruptor de Luz de Freno, Módulo de Puerta del Conductor/Pasajero
14 15A Módulo de Control de Llave Inteligente
16 15A Caja de Relés ICM (Relé del Motor del Ventilador Trasero)
17 20A Módulo de Control de Techo Solar (Rodillo)
18 20A Módulo de Control de Techo Solar (Vidrio)
19 10A Tablero de instrumentos
20 10A Puerta de Enlace (MCU IG1)
21 10A Módulo de Control de Llave Inteligente, Módulo Inmovilizador
22 15A Bloque de Unión E/R (Fusible - MDPS 3, TCU 1), Bloque PCB (Fusible - ABS 3. SENSOR 6, ECU 1, CRUCERO)
23 15A Cargador USB, Audio, Unidad Principal de A/V y Navegación, Unidad de Telemática
24 10A Tablero de instrumentos, Conector de Enlace de Datos, Módulo de Control de Aire Acondicionado Módulo de Control de Aire Acondicionado Trasero, Resorte de Reloj, MUT, Espejo Electrocrómico, Módulo de Puerta del Conductor/Pasajero, Interruptor de Ventana Eléctrica del Pasajero. Módulo de Control IMS del Conductor
25 20A Relé de Bloqueo de Puerta, Relé de Desbloqueo de Puerta, Relé de Puerta Trasera, MÓDULO DE PUERTA DEL CONDUCTOR/PASAJERO/RL/RR
27 10A Interruptor de Botón de Inicio/Parada, Módulo de Control de Llave Inteligente, Módulo Inmovilizador
28 15A BCM, Interruptor Multifunción
29 10A Unidad AEB
30 7.5A UNIDAD MDPS (TIPO COLUMNA), Sensor de Ángulo de Dirección
32 10A BCM
33 15A BCM
35 15A Relé del Limpiaparabrisas Trasero, Motor del Limpiaparabrisas Trasero
36 7.5A Módulo de Control de Aire Acondicionado, Ionizador de Tablero, Bloque de Unión E/R (Relé del Ventilador), Caja de Relés ICM (Relé del Motor del Ventilador Trasero)
37 10A Módulo de Control de Aire Acondicionado, Espejo Exterior Eléctrico del Conductor/Pasajero
38 10A BCM, Módulo de Control de Llave Inteligente
40 7.5A Unidad de Monitoreo de Vista Panorámica, Módulo de Control de Aire Acondicionado Trasero Calentador de Asiento Trasero LH, Módulo de Control de Ventilación de Aire Frontal, Módulo de Control de Calentador de Asiento Frontal, Módulo Inversor de CA, Interruptor del Panel de Control
42 15A Calentador de Asiento Trasero LH
43 20A Módulo de Control de Ventilación de Aire Frontal, Módulo de Control de Calentador de Asiento Frontal
44 25A Ventana Eléctrica de Seguridad Trasera RH, Interruptor de Ventana Eléctrica Trasera RH, Módulo de Ventana Eléctrica de Seguridad del Pasajero, Módulo de Puerta del Pasajero, Interruptor de Ventana Eléctrica del Pasajero
45 25A AMP
48 7.5A Puerta de Enlace (MCU B+), Interruptor de Modo Deportivo, Solenoide de Llave, Módulo de Monitoreo de Presión de Neumáticos
49 10A Luz de la Guantera, Interruptor de Advertencia de Llave de Encendido III. y Puerta, Luz de Pie del Conductor, Luz de Vanidad LH/RH, Luz de Carga, Luz Interior Central, Luz de Consola Superior, Luz Personal Trasera LH/RH
51 10A Interruptor de Tapa de Combustible y Puerta Trasera
52 30A Módulo de Control IMS del Conductor, Interruptor Manual del Asiento del Conductor
53 30A Interruptor Manual del Asiento del Pasajero
54 25A AMP
55 25A Ventana Eléctrica de Seguridad Trasera LH, Interruptor de Ventana Eléctrica Trasera LH, Módulo de Ventana Eléctrica de Seguridad del Conductor, Módulo de Puerta del Conductor

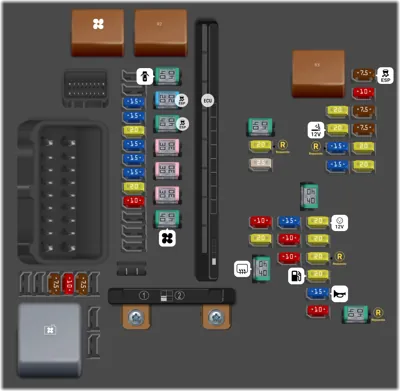

Caja de fusibles del compartimento del motor

Caja de fusibles del compartimento del motor
N°ADescripción
- SOPLADOR
- ARRANQUE
- ARRANQUE
- VENTILADOR DE ENFRIAMIENTO
3 15A [G6DH] IDB (Caja de control de inyectores)
4 15A PCM
5 20A ECM de 4WD
6 15A Módulo de freno de estacionamiento eléctrico
7 15A Módulo de freno de estacionamiento eléctrico
8 15A [G4KJ/G4KH] PCM
9 20A [G4KH] Bomba de vacío
10 10A Sensor de batería
15 40A IGPM (Fusible - CIERRE DE PUERTAS, LLAVE INTELIGENTE 1, LLAVE INTELIGENTE 2, INTERRUPTOR DE FRENO, AIRE ACONDICIONADO (TRASERO), S/TECHO 2)
16 20A Módulo ESC
17 40A Módulo ESC, Conector de verificación multipropósito
18 30A Módulo inversor de CA
19 30A Módulo de puerta trasera eléctrica
20 30A Toma de corriente para remolque
21 40A Relé del soplador
22 IGPM (IPS O/IPS 2/IPS 3/IPS 4/IPS 5/IPS 6/IPS 7/IPS 8, Fusible - S/TECHO 1)
23 Relé del ventilador de enfriamiento 1
24 IGPM (IPS 1, Fusible - MÓDULO 7, Dispositivo de corte automático de corriente de fuga Fusible - MULTIMEDIA, MEMORIA 2, MEMORIA 1), LUZ INTERIOR
25 IGPM (Fusible - S/CALEFACCIÓN (DELANTERO), VENTANA ELÉCTRICA (DERECHA), TAPA DE COMBUSTIBLE, AMPLIFICADOR 1. AMPLIFICADOR 2)
26 IGPM (Fusible - S/CALEFACCIÓN (TRASERO). ASIENTO ELÉCTRICO (CONDUCTOR). ASIENTO ELÉCTRICO (PASAJERO), VENTANA ELÉCTRICA (IZQUIERDA))
28 Unidad MDPS (Tipo de columna)
29 Unidad MDPS (Tipo de cremallera)
32 40A RLY. 4 (Relé de arranque), Relé PDM (IG2), Interruptor de encendido
33 20A Repuesto
34 25A Relé de limpiaparabrisas bajo
35 10A [G4KJ/G4KH] Sensor de oxígeno (Arriba/Abajo) [G6DH] PCM, Sensor de oxígeno #1/#2/#3/#4
36 20A [G4KJ/G4KH] Bobina de encendido #1/#2/#3/#4 [G6DF] Bobina de encendido #1/#2/#3/#4/#5/#6, Condensador #1/#2
37 40A Relé del desempañador trasero
38 40A Relé PDM (IG1), Relé PDM (ACC), Interruptor de encendido
39 15A [G4KJ/G4KH]PCM [G6DH] IDB (Caja de control de inyectores)
40 10A [G4KJ/G4KH] Relé de la bomba de combustible [G6DF] Relé de la bomba de combustible, PCM
41 10A [G4KJ/G4KH] Bloque de unión E/R (Relé del ventilador de enfriamiento 1), Válvula de control de aceite (Escape), Válvula solenoide de control de purga, Válvula de cierre del canister, Válvula solenoide de admisión variable, Válvula solenoide de control RCV (G4KH) [G6DH] Bloque de unión E/R (Relé del ventilador de enfriamiento 1), Válvula solenoide de admisión variable #1/#2, Válvula solenoide de control de purga, Válvula de control de aceite #1/#2/#3/#4 (Admisión/Escape), PCM, Válvula de cierre del canister
42 20A Toma de corriente trasera
43 20A Toma de corriente del maletero
44 20A Repuesto
45 20A Relé de la bomba de combustible
46 15A Relé de la bocina
47 10A Relé de la bocina de alarma antirrobo
48 20A Toma de corriente delantera y encendedor de cigarrillos
49 20A Toma de corriente delantera
50 15A Repuesto
51 15A Relé del descongelador delantero
52 7.5A Módulo de control ESC, Conector de verificación multipropósito
53 10A PCM, [G6DH] IDB (Caja de control de inyectores)
54 7.5A [G4KH] Interruptor de vacío de freno, Bomba de vacío
55 7.5A Radar de control de crucero inteligente
56 20A [G4KJ/G4KH] PCM (Relé E-CVVT)
57 20A [G4KJ/G4KH] PCM (Relé E-CVVT)
58 40A Repuesto
61 7.5A Unidad MDPS (Tipo de cremallera)
62 10A Interruptor de rango de transaxle
63 7.5A Luz de combinación trasera (INTERIOR) IZQ/DER, BCM, Espejo electrocrómico, Audio(UVO)
