Kia Sorento / Fusibles 2019

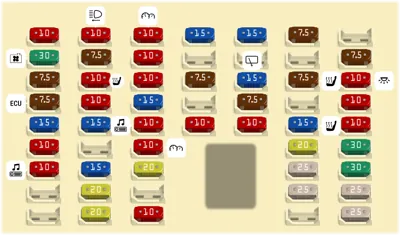

Descripción del panel de fusibles/relés

Descripción del panel de fusibles/relés
N°ADescripción
- Sin Datos
1 10A Módulo de control SRS, módulo de control A/C
2 30A Fusible (F3), motor del ventilador
3 7.5A Fusible (F2), módulo de control A/C (auto)
4 7.5A Caja de relés ICM (relé de alarma antirrobo), Bloque PCB (RELÉ 4), ECM, módulo de control de la llave inteligente, interruptor de margen del semieje, interruptor de bloqueo del embrague y el encendido
5 15A Módulo de control SRS
6 10A Interruptor del panel de protección, módulo de control de la presión de los neumáticos, AWD ECM, aviso de salida del carril, IND. de la palanca de cambios ATM, ayuda al estacionamiento en ángulo, ayuda al estacionamiento en paralelo, ayuda al estacionamiento en perpendicular hacia delante, ayuda al estacionamiento en perpendicular hacia atrás, advertencia de colisión de punto muerto, interruptor de la consola, módulo de freno de estacionamiento electrónico
7 10A Bloque PCB (relé de PDM (ACC), relé de la toma de corriente), BCM, audio, A/V y unidad principal de navegación, monitor de vista periférica con guía de estacionamiento, módulo de control de la llave inteligente, convertidor DC DC de bajo voltaje (audio), convertidor DC DC de bajo voltaje (AMP), AMP, cargador USB No. 1/No.2, cargador inalámbrico
8 Sin Datos
9 Sin Datos
10 10A Interruptor del dispositivo de nivelación de los faros, faros IZQ/DCH, módulo del dispositivo de autonivelación de los faros, módulo de las luces delanteras adaptables, actuador del dispositivo de nivelación de los faros IZQ DCH
11 7.5A Módulo de control de la llave inteligente, ECM (D4HA/D4HB), interruptor de la luz de freno
12 10A Módulo de control A/C, A/V y unidad principal de navegación, convertidor DC DC de bajo voltaje (audio), convertidor DC DC de bajo voltaje (AMP), retrovisor electrocrónico, módulo de control IMS del conductor, calefactor del asiento trasero IZQ, módulo de control de la ventilación de aire delantero, módulo de control del calefactor del asiento delantero trasero
13 10A BCM, interruptor de la luz de freno (excepto D4HA D4HB), módulo de la puerta del conductor y acompañante
14 15A Módulo de control de llave inteligente, unidad del inmovilizador
15 Sin Datos
16 15A Caja de relés ICM (relé del motor del ventilador trasero)
17 20A Módulo de control del techo solar (rodillo)
18 20A Módulo de control del techo solar (cristal)
19 10A Cuadro de instrumentos
20 10A Entrada (MCU IG1)
21 10A Módulo de control de llave smart, módulo del inmovilizador
22 15A Bloque de conexiones E R (fusible F34 F36 F37 F38), bloque PCB (fusible F40 F41 F44 F46)
23 10A Cargador USB 1/2, audio, A/V y unidad principal de navegación, convertidor DC DC de bajo voltaje (audio)
24 10A Tablero de instrumentos, conector de enlace de datos, módulo de control A/C, módulo de control A/C trasero, muelle del reloj, módulo de control de la sirena, sensor UIP, sensor de lluvia, módulo de la puerta del conductor/ acompañante, interruptor del elevalunas eléctrico del acompañante, módulo de control IMS del conductor
25 20A Relé de bloqueo de las puertas, relé de desbloqueo de las puertas, relé del portón trasero, caja de relés ICM (relé de interbloqueo), módulo de la puerta del conductor
26 Sin Datos
27 10A Interruptor del botón de inicio/parada, módulo de control de la llave inteligente, interruptor de encendido
28 15A BCM, interruptor multifunción
29 Sin Datos
30 7.5A Unidad MDPS
31 Sin Datos
32 10A BCM
33 15A BCM
34 Sin Datos
35 15A Relé del motor del limpiaparabrisas trasero, motor del limpiaparabrisas trasero
36 7.5A Módulo de control A C, tablero de instrumentos ionizado, bloque de conexiones E R (relé 1), bloque de conexiones secundario (relé 3relé 4), caja de relés ICM (relé del motor del ventilador trasero)
37 10A Módulo de control A C, retrovisor eléctrico exterior del conductor acompañante
38 7.5A BCM, módulo de control de la llave inteligente
39 Sin Datos
40 7.5A Unidad de vista aérea, módulo de control A C trasero, calefactor del asiento trasero IZQ, módulo de control de la ventilación de aire delantero, módulo de control del calefactor del asiento delantero trasero, caja de relés ICM (relé de la luz para curvas IZQ DCH)
41 Sin Datos
42 15A Calefactor del asiento trasero IZQ, módulo de control del calefactor del asiento trasero
43 20A Módulo de control de la ventilación de aire delantero, módulo de control del calefactor del asiento delantero
44 25A Elevalunas eléctrico de seguridad trasero DCH, interruptor del elevalunas eléctrico trasero DCH, [conducción a la izquierda] módulo del elevalunas eléctrico de seguridad del acompañante, módulo de la puerta del acompañante, interruptor del elevalunas eléctrico del acompañante [conducción a la derecha] módulo del elevalunas eléctrico de seguridad del conductor, módulo de la puerta del conductor
45 25A AMP, convertidor DC DC de bajo voltaje (AMP)
46 Sin Datos
47 Sin Datos
48 7.5A Entrada (MCU B+), interruptor del modo deportivo, solenoide de la llave, módulo de control de presión de los neumáticos
49 10A Luz de la guantera, ilum. llave de encendido e interruptor de advertencia de las puertas, luz de pie del conductor, luz de cortesía IZQ/DCH, luz de carga, luz central del habitáculo, luz de la consola del techo, luz personal trasera IZQ/DCH
50 10A Caja de relés ICM (relé de la luz antiniebla trasera)
51 10A Interruptor de la puerta de llenado de combustible y portón trasero
52 30A Módulo de control IMS del conductor, interruptor manual asiento del conductor
53 30A Interruptor manual del asiento del acompañante
54 25A AMP, convertidor DC DC de bajo voltaje (AMP)
55 25A Elevalunas eléctrico de seguridad trasero IZQ, interruptor del elevalunas eléctrico trasero IZQ, [conducción a la izquierda] módulo del elevalunas eléctrico de seguridad del conductor, módulo de la puerta del conductor [conducción a la derecha] módulo del elevalunas eléctrico de seguridad del acompañante, módulo de la puerta del acompañante, interruptor del elevalunas eléctrico del acompañante

Panel de fusibles del compartimento del motor

Panel de fusibles del compartimento del motor
N°ADescripción
- 150A Bloque de conexiones auxiliar (fusible F1 F2 F3 F4)
- 60A [D4HA/D4HB] Unidad del relé de incandescencia
- 100A Unidad MDPS (tipo cremallera)
- 80A Unidad MDPS (tipo columna)
- 80A Motor del ventilador de refrigeración [A T y Europa D4HA D4HB G4KJ]
- 80A Ventilador de refrigeración (tipo resistor)
- 60A IGPM (Fusible F42 F52 F53F55)
- 60A IGPM (Fusible F43 F44 F45 F50 F51 F54)
- 60A IGPM (IPS 1, fusible - F48, dispositivo de corte automático de fugas de corriente, fusible - F23/F24/F32)
- 50A IGPM (IPS O/IPS 2/IPS 3/IPS 4/IPS 5/IPS 6/IPS 7/IPS 8, fusible - F18)
- 30A RELÉ 3 (relé del ventilador de refrigeración 1) [(M/T y excepto Europa D4HA D4HB G4KJ), (G4KH G4KE G6DF)]
- 30A Módulo del portón trasero eléctrico
- 40A Módulo de control ABS, módulo de control ESC, conector de control multiusos
- 20A Módulo de control ABS, módulo de control ESC
- 40A IGPM (Fusible F11 F14 F16 F17 F25 F27)
- 40A RELÉ 1 (relé del ventilador)
- 10A Sensor de la batería
- 20A [G4KH] Bomba de vacío
- 15A [D4HAD4HB] TCM, [G4KJ G4KH G4KE] PCM
- 15A Módulo de freno de estacionamiento electrónico
- 15A Módulo de freno de estacionamiento electrónico
- 20A AWD ECM
- 15A [G4KJ/G4KH/G4KE/G6DF]PCM
- 7.5A Módulo de control de elevación activa del capó
- 7.5A Unidad MDPS (tipo cremallera)
- 10A Interruptor de margen del semieje, [D4HA/D4HB] TCM
- 7.5A [M/T] Interruptor de la luz de marcha atrás [A/T] Interruptor del inhibidor
- 7.5A Módulo de control ABS, módulo de control ESC
- 10A [D4HA/D4HB] ECM, [G4KJ/G4KH/G4KE/G6DF] PCM
- 40A RELÉ 4 (relé de arranque), relé PDM (ENC2), interruptor de encendido
- 20A Toma de corriente delantera y mechero
- 7.5A Conector de control multiuso, [D4HA/D4HB] Bloque de conexiones auxiliar (RELÉ 1), unidad de relé de incandescencia, filtro diésel, [G4KH] interruptor de vacío de frenado, bomba de vacío
- 20A Toma de corriente delantera
- 7.5A Control de crucero inteligente, asistencia para evitar colisiones frontales
- 20A Relé del lavafaros
- 20A [G4KH] PCM (relé E-CVVT)
- 25A Relé del limpiaparabrisas lento
- 7.5A Interruptor de la posición de las escobillas del limpiaparabrisas
- 10A Interruptor del embrague del compresor del aire acondicionado
- Relé del deshelador delantero
- 20A [G4KH] PCM (relé E-CVVT)
- 40A Relé PDM (ENC1), relé PDM (ACC), interruptor de encendido
- 10A [D4HA/D4HB] Bloque de conexiones auxiliar (RELÉ 2), sensor de flujo de aire de masa [G4KJ/G4KH/G4KE] Sensor de oxígeno (arriba/abajo) [G6DF] PCM, sensor de oxígeno 1/2/3/4
- 15A [D4HA/D4HB] Sensor PM (de partículas), válvula solenoide de derivación de refrigeración EGR [G4KJ/G4KH/G4KE] PCM
- 20A Toma de corriente trasera
- 20A [D4HA/D4HB) ECM [G4KJ/G4KH] Bobina de encendido 1 2 3 4 [G4KE] Bobina de encendido 1 2 3 4, condensador [G6DF] Bobina de encendido 1 2 3 4 5 6, condensador 1/2
- 10A [D4HA/D4HB] Relé de la bomba de combustible, interruptor de luz de freno, sensor de temperatura de aceite e interruptor de presión (Europa y Euro VI), sensor de nivel de aceite e interruptor de presión (Rusia, Europa y excepto Euro VI) [G4KJ/G4KE] Relé de la bomba de combustible, sensor del nivel de aceite (G4KJ) [G6DF] Relé de la bomba de combustible, PCM, inyector 1 2 3 4 5 6
- 40A Relevador del desempañador trasero
- 10A [D4HA/D4HB] Bloque de conexiones E/R (RELÉ 2/RELÉ 3), sensor Lambda 1/2, sensor de posición del cigüeñal, actuador VGT electrónico, válvula reguladora de presión de combustible, válvula reguladora de presión del raíl [G4KJ/G4KH] Bloque de conexiones E/R (RELE 2/RELÉ, válvula de control del aceite (escape), válvula solenoide de control de purgas, válvula solenoide de control RCV, válvula solenoide de admisión variable (G4KJ) [G4KE] Bloque de conexiones E/R (RELÉ 2/RELÉ 3), válvula de control del aceite 1/2 (admisión/escape), válvula solenoide de control de purgas, inyector 1 2 3 4, válvula solenoide de admisión variable, sensor de posición del cigüeñal, sensor de posición del árbol de levas 1/2 (admisión/escape) [G6DF] Bloque de conexiones E/R (RELE 2/RELÉ 3), válvula solenoide de admisión variable 1/2, válvula solenoide de control de purgas, válvula de control del aceite 1/2/3/4 (admisión/escape)
- 20A Relevador de la Bomba del Combustible
- 15A Relé del claxon
- 10A Relevador de la bocina de la alarma antirrobo
- RELÉ DE ARRANQUE
- Relé del ventilador (relé 1)
- Relé del ventilador de refrigeración 2 (relé 2)
- Relé del ventilador 1 de refrigeración (relé 3)
