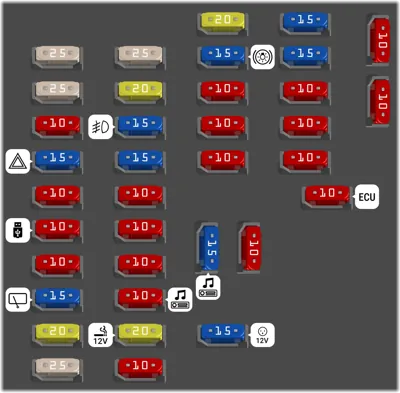

Fusiblera del Habitáculo
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 25A | Interruptor principal elevalunas eléctrico, interruptor elevalunas eléctrico izgdo trasero | |
| 2 | 25A | Interruptor principal elevalunas eléctrico, interruptor elevalunas eléctrico interruptor elevalunas eléctrico dcho trasero | |
| 3 | 10A | Conector del vinculo de datos, interruptor retrovisor exterior eléctrico | |
| 4 | 15A | Relé emergencia, interruptor emergencia | |
| 5 | 10A | Piloto combinado trasero izqdo, faro izgdo luz de matrícula | |
| 6 | 10A | Piloto combinado trasero dcho, faro dcho relé DRL, reostato, interruptor de faros, conector AUX y USB. interruptor de emergencia, tablero de instrumentos de luz ambiental interruptor principal elevalunas eléctrico, sistema de audio, interruptor del calefactor del asiento del conductor/acompañante, interruptor módulo de control A/A, interruptor multifunción (Remocon) | |
| 7 | 10A | BMC, interruptor de nivelación de los faros. actuador de nivelación de los retrovisor electrocrómico, módulo de control del techo solar | |
| 8 | 15A | Relé del limpiaparabrisas trasero. motor del limpiaparabrisas trasero, interruptor (limpiaparabrisas) | |
| 9 | 20A | Interruptor del calefactor del asiento del conductor/acompafiante | |
| 10 | 25A | Fusible E/R y caja de relés (relé del limpiaparabrisas delantero), motor del delantero interruptor multifunción (limpiaparabrisas) | |
| 11 | 25A | AMP | |
| 12 | 20A | Módulo de control del techo solar | |
| 13 | 15A | Relé faro antiniebla | |
| 14 | 15A | Relé del portón trasero | |
| 15 | 10A | Relé piloto antiniebla | |
| 16 | 10A | Módulo de control del A/A. fusible E/R y caja de relés (relé de los faros (luz del compresor, relé del calefactor del filtro de combustible (diesel)) | |
| 17 | 10A | Fusible E/R y caja de relés (relé de los faros (luz de cruce)) | |
| 18 | 10A | Sistema de audio, interruptor de luz ambiental interruptor del retrovisor exterior | |
| 19 | 20A | Mechero toma de corriente delantera | |
| 20 | 10A | ECM/PCM (gasolina), motor de retrovisor exterior del conductor/acompañante, módulo de control del A/A | |
| 21 | 20A | Relé de bloqueo de las puertas, relé de desbloqueo de las puertas, relé de bloqueo completo | |
| 22 | 15A | Relé de la luz de freno, fusible E/R y caja de relés (conector de comprobación multiusos) | |
| 23 | 10A | TCM (diesel), sensor de velocidad del vehículo (M/T), generador de impulsos 'A'. generador de impulsos 'B', interruptor marcha directa | |
| 24 | 10A | Módulo de contro ABS, módulo de control ESP, interruptor ESP, sensor del ángulo de dirección | |
| 25 | 10A | Módulo de control del AA zumbador de ayuda de estacionamiento trasero módulo de control ESP, módulo de control de la presión de los neumáticos, fusible E/R y caja de relés (conector de control multiusos) | |
| 26 | 15A | Módulo de control SRS | |
| 27 | 15A | Condensador, bobina de encendido 1 - 4 | |
| 28 | 10A | Interruptor de emergencia | |
| 29 | 10A | BCM, tablero de instrumentos (IND.), módulo de control A/A | |
| 30 | 10A | ECM, PCM, sensor flujo de aire (diesel), interruptor de advertencia del filtro del combustible (diesel) | |
| 31 | 10A | Interruptor luz marcha atrás (M/T), interruptor margen semieje (A/T) | |
| 32 | 10A | Panel de instrumentos (IND. del airbag) | |
| 33 | 10A | Fusible E/R y caja de relés (relé de arranque), ECM (diesel) | |
| 34 | 15A | Sistema de audio | |
| 35 | 10A | BCM, tablero de instrumentos (IND.). módulo de control del A/A. módulo de control de la presión de los neumáticos, interruptor de advertencia puerta, conjunto de la consola superior (luz de lectura), luz central del habitáculo, luz del maletero | |
| 36 | 15A | Toma de corriente trasera |
Caja de fusibles en el motor [Gamma 1.6L y Beta 2.0L]
![Caja de fusibles en el motor [Gamma 1.6L y Beta 2.0L]](/static/fusebox/kia/soul/kia_soul_2011_1.webp)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | RELEVADOR DEL LIMPIAPARABRISAS | ||
| - | RELEVADOR DEL SOPLADOR | ||
| - | RELEVADOR DE LA BOMBA DE COMBUSTIBLE | ||
| - | RELEVADOR PRINCIPAL | ||
| - | RELEVADOR DEL VENTILADOR DEL RADIADOR ALTO | ||
| - | RELEVADOR DEL VENTILADOR DEL RADIADOR BAJO | ||
| - | RELEVADOR DE LUCES DELANTERAS ALTAS | ||
| - | RELEVADOR DE LUCES DELANTERAS | ||
| - | RELEVADOR DE ARRANQUE | ||
| - | RELEVADOR DEL AIRE ACONDICIONADO | ||
| - | RELEVADOR DEL CLAXON | ||
| 1 | (B+ 2) Caja de conexiones del tablero de instrumentos (Relevador - Luz trasera, Fusible - LUZ TRASERA IZQUIERDA 10A. LUZ TRASERA DERECHA 10A. TECHO SOLAR 20A. AMPLIFICADOR 25A. BLOQUEO DE PUERTAS 20A. LUZ DE FRENO 15A. APERTURA DE PORTÓN TRASERO 15A. LUZ ANTINIEBLA DELANTERA 15A, LUZ ANTINIEBLA TRASERA 10A. Conector de energía - LUCES INTERIORES 10A. MÓDULO 15A) | ||
| 2 | (B+1) Caja de conexiones del tablero de instrumentos (Relevador - Ventana eléctrica, Fusible - VENTANA IZQUIERDA 25A, VENTANA DERECHA 25A, ESPEJO PLEGABLE 10A. LUCES DE EMERGENCIA 15A) | ||
| 3 | (H/LP) Relevador de luces delanteras | ||
| 4 | (MAIN) Alternador, Fusible (ABS 2 40A, ABS 1 40A, DESEMPAÑADOR TRASERO 40A, SOPLADOR 40A MDPS 80A AIRE ACONDICIONADO 10A) | ||
| 5 | (ABS 2) Módulo de control ABS, Módulo de control ESP | ||
| 6 | (ABS 1) Módulo de control ABS, Módulo de control ESP | ||
| 7 | (RR HTD) Caja de conexiones del tablero de instrumentos (Relevador del desempañador trasero) | ||
| 8 | (BLOWER 1) Relevador del soplador | ||
| 9 | (MDPS) Módulo de control EPS | ||
| 10 | 10A | ((DRL OFF)) [G4FC] BCM | |
| 11 | 40A | (IG 2) Interruptor de encendido, Relevador de arranque, Caja de relevadores PDM | |
| 12 | 30A | (ECU A) Relevador principal, ECU B 10A | |
| 13 | 40A | (C/FAN) Relevador del ventilador del radiador (Alto/Bajo) | |
| 14 | 40A | (IG 1) Interruptor de encendido, Caja de relevadores PDM, PDM 2 10A | |
| 15 | 20A | (H/LP HI) Relevador de luces delanteras altas | |
| 16 | 25A | (PDM 1) PDM. Módulo de control de llave inteligente | |
| 17 | 20A | (F/PUMP) Relevador de la bomba de combustible | |
| 18 | 10A | (H/LP RH) Faro derecho | |
| 19 | 10A | (H/LP LH) Faro izquierdo, [G4FC] Tablero de instrumentos (Indicador de luz baja) | |
| 20 | 10A | (ECU B) ECM. G4FCPCM | |
| 21 | 10A | (PDM 2) Interruptor de botón de arranque/parada, PDM. Soporte para FOB | |
| 22 | 10A | (ECU 2) Actuador de control de velocidad en ralentí, Módulo inmovilizador, Relevador de la bomba de combustible | |
| 23 | 20A | (ECU 1) ECM, [G4FC] PCM, [G4GC] Bobina de encendido | |
| 24 | 15A | (INJECTOR) Inyector #1 #4 | |
| 25 | 10A | (SENSOR) Relevador del aire acondicionado, Relevador del ventilador del radiador (Alto/Bajo), Sensor de posición del árbol de levas, Válvula solenoide de purga del canister, Válvula de control de aceite, Sensor de oxígeno (Arriba/Abajo) Interruptor de luz de freno, G4GC - Sensor de posición del cigüeñal | |
| 26 | 10A | (A/CON) Relevador del aire acondicionado | |
| 27 | 10A | Repuesto | |
| 28 | 15A | Repuesto | |
| 29 | 20A | Repuesto | |
| 30 | 25A | Repuesto | |
| 31 | 10A | (HORN) Relevador del claxon | |
| 33 | 10A | (BLOWER 2) Módulo de control del aire acondicionado |
Fusiblera del Motor [U II 1.6L]
![Fusiblera del Motor [U II 1.6L]](/static/fusebox/kia/soul/kia_soul_2011_2.webp)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | RELEVO DEL LIMPIAPARABRISAS | ||
| - | RELEVO DEL SOPLADOR | ||
| - | RELEVO DEL CALEFACCIONADO DE COMBUSTIBLE | ||
| - | RELEVO PRINCIPAL | ||
| - | RELEVO DEL VENTILADOR DE REFRIGERACIÓN ALTO | ||
| - | RELEVO DEL VENTILADOR DE REFRIGERACIÓN BAJO | ||
| - | RELEVO DE LUCES ALTAS | ||
| - | RELEVO DE LUCES | ||
| - | RELEVO DE ARRANQUE | ||
| - | RELEVO DE AIRE ACONDICIONADO | ||
| - | RELEVO DE BOCINA | ||
| - | (DSL) Caja de fusibles y relés DSL (GLOW 80A, PTC 1 50A, PTC 2 50A, PTC 3 50A) | ||
| 1 | (B+ 2) Caja de fusibles del tablero de instrumentos (Relé - Luz trasera, Fusible - TAIL LH 10A, TAIL RH 10A, SUNROOF 20A, AMP 25A, DR LOCK 20A, STOP LP 15A, T/GATE OPEN 15A, FOG LP FRT 15A, FOG LP RR 10A, Conector de energía - LUCES INTERIORES 10A, MÓDULO 15A) | ||
| 2 | (B+ 1) Caja de fusibles del tablero de instrumentos (Relé - Ventana eléctrica, Fusible - P/WDW LH 25A, P/WDW RH 25A, FOLD'G 10A, HAZARD 15A) | ||
| 3 | (FUEL HTR) Relé del calefaccionado de combustible | ||
| 4 | (MAIN) Alternador, Fusible (ABS 2 40A. ABS 1 40A. RR HTD 40A. SOPLADOR 1 40A, MDPS 80A, AIRE ACONDICIONADO 10A, DSL 150A) | ||
| 5 | (ABS 2) Módulo de control ABS, Módulo de control ESP | ||
| 6 | (ABS 1) Módulo de control ABS, Módulo de control ESP | ||
| 7 | (RR HTD) Caja de fusibles del tablero de instrumentos (Relé del desempañador trasero) | ||
| 8 | (BLOWER 1) Relé del soplador | ||
| 9 | (MDPS) Módulo de control EPS | ||
| 10 | 10A | ((DRL OFF)) BCM | |
| 11 | 40A | (IG 2) Interruptor de encendido, Relé de arranque, Caja de relés PDM | |
| 12 | 30A | (ECU A) Relé principal, ECU B 10A | |
| 13 | 40A | (C/FAN) Relé del ventilador de refrigeración (Hi/Lo) | |
| 14 | 40A | (IG 1) Interruptor de encendido, Caja de relés PDM, PDM 2 10A | |
| 15 | 20A | (H/LP HI) Relé de luces altas | |
| 16 | 25A | (PDM 1) PDM, Módulo de control de llave inteligente | |
| 17 | 20A | (H/LP) Relé de luces | |
| 18 | 10A | (H/LP RH) Faro derecho | |
| 19 | 10A | (H/LP LH) Faro izquierdo, Tablero de instrumentos (Indicador de luz baja) | |
| 20 | 10A | (ECU B) TCM | |
| 21 | 10A | (PDM 2) Interruptor de botón de arranque/parada, PDM, Soporte de FOB | |
| 22 | 10A | (ECU 2) Interruptor de luz de freno, Válvula reguladora de presión de combustible | |
| 23 | 20A | (ECU 1) ECM | |
| 24 | 15A | (INJECTOR) Caja de fusibles y relés DSL (Relé de incandescencia, Relé PTC 1, Relé PTC 2). Sensor de posición del árbol de levas, Actuador EGR eléctrico, Actuador VGT, Módulo inmovilizador | |
| 25 | 10A | (SENSOR) Relé de aire acondicionado, Relé del ventilador de refrigeración (Hi/Lo), Sensor Lambda, Relé del calefaccionado de aire | |
| 26 | 10A | (A/CON) Relé de aire acondicionado | |
| 27 | 10A | REPUESTO | |
| 28 | 15A | REPUESTO | |
| 29 | 20A | REPUESTO | |
| 30 | 25A | REPUESTO | |
| 31 | 10A | (HORN) Relé de bocina | |
| 33 | 10A | (BLOWER 2) Módulo de control de aire acondicionado |
Fusiblera del Motor [Caja diesel]
![Fusiblera del Motor [Caja diesel]](/static/fusebox/kia/soul/kia_soul_2011_3.webp)
| N° | A | Descripción | |
|---|---|---|---|
| - | GLOW RELAY | ||
| - | PTC 1 RELAY | ||
| - | PTC 2 RELAY | ||
| - | PTC 3 RELAY | ||
| 1 | Relé de incandescencia, Relé calefactor del aire | ||
| 2 | Relé PTC 1 | ||
| 3 | Relé PTC 2 | ||
| 4 | Relé PTC 3 |
