Kia Soul / Fusibles 2013

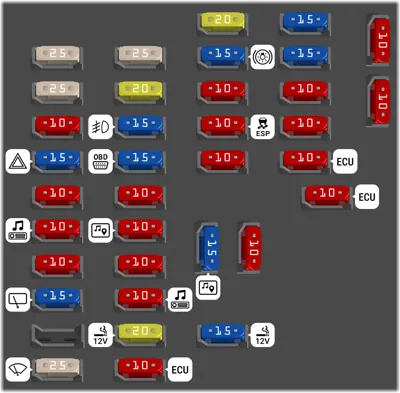

Caja de fusibles interior

Caja de fusibles interior
N°ADescripción
1 25A Interruptor principal de ventana eléctrica, Interruptor de ventana eléctrica trasera LH
2 25A Interruptor principal de ventana eléctrica, Interruptor de ventana eléctrica del pasajero, Interruptor de ventana eléctrica trasera RH
3 10A PDM. Interruptor de botón de arranque/parada, Soporte para llavero
4 15A Relé de emergencia, Interruptor de emergencia, Unidad de destello de un toque
5 10A Lámpara de combinación trasera LH, Faro LH, Lámpara de matrícula
6 10A Lámpara de combinación trasera RH, Faro RH, Audio, Interruptor de ventana eléctrica del pasajero, Reóstato, Interruptor principal de ventana eléctrica, Interruptor de emergencia, Tablero de instrumentos, Interruptor de lámpara de ambiente, Conector AUX y USB, Interruptor ESC, Módulo de control de aire acondicionado, Interruptor multifunción, Interruptor de calentador de asiento del conductor/pasajero, Indicador de palanca de cambios ATM, Lámpara de guantera, Unidad principal de A/V y navegación, Lámpara de advertencia, Interruptor ISG, Interruptor ECO activo, Pantalla táctil de A/V y navegación, Conector AUX
7 10A BCM, Motor de techo solar
8 15A Relé del limpiaparabrisas trasero, Motor del limpiaparabrisas trasero, Interruptor multifunción (limpiaparabrisas)
10 25A Caja de fusibles y relés E/R (Relé del limpiaparabrisas), Motor del limpiaparabrisas delantero, Interruptor multifunción (limpiaparabrisas)
11 25A AMP, Convertidor de baja DC-DC ISG (AMP)
12 20A Motor de techo solar
13 15A Relé de faro antiniebla delantero
14 15A Relé de puerta trasera, Conector de enlace de datos, Relé DRL
15 10A FOG LP RR
16 10A Módulo de control de aire acondicionado, Caja de fusibles y relés E/R (Relé H/LP HI, Relé del soplador), Sensor activo en el vehículo, Pantalla táctil de A/V y navegación
17 10A PDM
18 10A Audio, Módulo de lámpara de ambiente, Interruptor de espejo exterior eléctrico, Módulo de control de llave inteligente, PDM, Módulo de control de bloqueo de llave ATM, Unidad principal de A/V y navegación, BCM, AMP, Pantalla táctil de A/V y navegación, Convertidor de baja DC-DC ISG (Audio/AMP)
19 20A Encendedor de cigarrillos, Toma de corriente trasera
20 10A ECM/PCM, Espejo exterior eléctrico del conductor/pasajero, Módulo de control de aire acondicionado, Pantalla táctil de A/V y navegación
21 20A Relé de bloqueo de puerta, Relé de desbloqueo de puerta, Relé de bloqueo de 2 vueltas
22 15A Interruptor de luz de freno, Conector de verificación multipropósito, Relé HAC, Relé de luz de freno, Interruptor de modo deportivo, Solenoide de llave
23 10A Sensor de velocidad del vehículo (M/T), Indicador de palanca de cambios ATM, Módulo de control de bloqueo de llave ATM, Interruptor de rango de transaxle
24 10A Módulo ESC, Interruptor ESC, Caja de fusibles y relés E/R (Conector de verificación multipropósito)
25 10A Módulo de monitoreo de presión de neumáticos, Convertidor de baja DC-DC ISG (Audio/AMP), Interruptor de calentador de asiento del conductor/pasajero, Calentador de asiento del conductor/pasajero, Interruptor ISG, Espejo electrocrómico, Inversor de bomba de aceite, Interruptor de luz de freno, Relé HAC
26 15A Módulo de control SRS, Módulo de clasificación de peso, Lámpara de advertencia
27 15A G4FD: Condensador, Bobina de encendido #1 - #4
28 10A Interruptor de emergencia, Interruptor multifunción (luz)
29 10A BCM, Tablero de instrumentos (IND.), Módulo de control de aire acondicionado, Módulo de control de llave inteligente, PDM
30 10A ECM, PCM
31 10A Interruptor de luz de reversa (M/T)
32 10A Tablero de instrumentos (IND. de airbag)
33 10A Caja de fusibles y relés E/R (Relé de arranque), PDM, Interruptor de rango de transaxle, Interruptor de bloqueo de encendido, PCM/ECM
34 15A Audio, Receptor RF, Pantalla táctil de A/V y navegación, Convertidor de baja DC-DC ISG (Audio), Unidad principal de A/V y navegación
35 10A BCM, Tablero de instrumentos (IND.), Módulo de control de aire acondicionado, Módulo de monitoreo de presión de neumáticos, Lámpara interior central, Lámpara de equipaje, Conjunto de consola superior (lámpara de mapa), Iluminación de llave de encendido y interruptor de advertencia de puerta, Lámpara de vanidad LH/RH
36 15A Toma de corriente delantera

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- SOPLADOR
- ARRANQUE
- BOCINA
- H/LP
- H/LP HI
- F/PUMP
- PRINCIPAL
- HAC
- ESS
- LIMPIAPARABRISAS
- C/FAN LO
- C/FAN HI
- AIRE ACONDICIONADO
1 40A Interruptor de encendido, Caja de relés PDM (Relé IG 1), Relé de arranque
2 40A Interruptor de encendido, Caja de relés PDM (Relé IG 2)
3 30A Relé de control del motor
4 20A Relé de H/LP
5 30A Relé de C/Fan HI, Relé de C/Fan Low
6 50A Caja de conexiones I/P (Relé de luz trasera, Fusible - LUZ TRASERA LH 10A, LUZ TRASERA RH 10A, TECHO SOLAR 20A, AMP 25A, BLOQUEO DE PUERTA 20A, LUZ DE FRENO 15A, APERTURA DE T/GATE 15A, (LUZ ANTINIEBLA DELANTERA) 15A, Conector de energía - LUCES INTERIORES 10A, MÓDULO 15A)
7 15A Relé de F/Pump
8 25A PDM, Módulo de control de llave inteligente
9 20A Calentador del asiento del conductor, Calentador del asiento del pasajero
10 15A PCM/ECM
11 20A TCU
12 20A Relé de H/LP HI
13 10A Relé de bocina
14 10A BCM
15 10A Módulo de control de aire acondicionado (Auto)
16 10A SENSOR 1
17 10A Relé de C/Fan HI/Low, PCM/ECM, Válvula de control de purga, Válvula de admisión variable, Válvula de cierre del canister, Módulo inmovilizador, Relé de aire acondicionado
18 15A BOBINA DE ENCENDIDO
19 20A ECU3
20 15A Sensor de oxígeno (Arriba/Abajo), Relé de F/Pump, Válvula de control de aceite #1/#2, PCM/ECM
21 10A Luz delantera izquierda
22 10A Luz delantera derecha
23 15A HTD STR
24 10A PCM
25 10A Espejo electrocrómico, Lámpara de combinación trasera LH/RH, Tablero de instrumentos, Unidad principal de A/V y navegación, Audio
26 10A Módulo de control EPS
28 10A Relé de aire acondicionado
29 Caja de conexiones I/P (Relé de ventana eléctrica, Fusible - P/WDW LH 25A, P/WDW RH 25A, PDM 2 10A, HAZARD 15A)
30 Inversor de bomba de aceite
32 Alternador, Fusible (ABS 2 40A, ABS 1 40A, RR calefaccionado 40A, SOPLADOR1 40A, MDPS 80A, A/CON 10A)
33 Módulo ESC
34 Módulo ESC
35 Caja de conexiones I/P (Relé del desempañador trasero)
36 Relé del soplador
37 Módulo de control EPS
