Kia Soul / Fusibles 2014

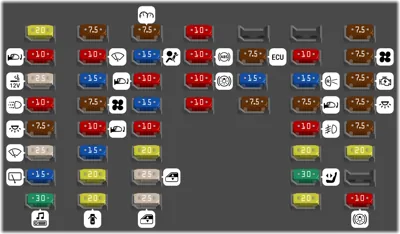

Caja de fusibles del panel del vehículo (lado del conductor)

Caja de fusibles del panel del vehículo (lado del conductor)
N°ADescripción
1 20A Toma de corriente
2 10A Interruptor del retrovisor, AMP, Audio/UVO/AVN 4.0 Faros, BCM, TMU, Lámpara de los altavoces, Unidad SMK, LDC AMP (400 W), LDC AMP (200 W)
3 25A Encendedor de cigarrillos, Toma de corriente trasera
4 10A BCM (Alimentación de la luz DRL)
5 7.5A Motor del techo solar, Luz portátil del compartimento de equipaje (Alimentación del cargador), Asientos calefaccionados, Asiento trasero (IGN2)
6 25A Motor del limpiaparabrisas delantero (Alimentación), Relé del limpiaparabrisas delantero (Bajo)
7 15A Motor del limpiaparabrisas trasero, Interruptor de múltiples funciones (Limpiaparabrisas), Relé del limpiaparabrisas trasero, Bobina del relé del limpiaparabrisas trasero
8 30A AMP, LDC AMP (400 W)
9 7.5A BCM, Unidad SMK
10 10A Interruptor de múltiples funciones (Limpiaparabrisas), BCM (Alimentación del motor del lavador)
11 15A Calefacción del volante de dirección
12 7.5A Unidad de control del aire acondicionado (Manual, Automático), Ionizador, Bobina del relé PTC, Bobina del relé del ventilador
13 10A Retrovisor externo (Calefaccionado), ECU (Carga eléctrica del desempañador), Unidad de control del aire acondicionado Manual, Automático (Señal calefaccionada)
14 15A Relé de la tapa trasera abierta (Motor del cierre de la tapa trasera), Bobina del relé de la tapa trasera abierta
15 20A Asiento delantero (Alimentación de la calefacción)
16 20A Relé del bloqueo de las puertas, Bobina del relé del bloqueo de las puertas, Bobina del relé de desbloqueo de las puertas, Relé del bloqueo, Bobina del relé del bloqueo
17 7.5A Panel
18 15A ACU, WCS ECU
19 10A Toma de corriente, Interruptor HLLD, Sistema de audio y multimedia, Unidad E-call, ECM de los Retrovisores, Diagnóstico, ECU HLLD AUTO, Unidad de Control de Aire, Ajuste del asiento del conductor, Calefacción de los asientos traseros
20 15A Solenoide de bloqueo de la llave, OBD II (Alimentación)
21 10A Interruptor del modo deporte (Solenoide de bloqueo de las marchas de la T/A), Solenoide de bloqueo de la llave
22 20A Asiento trasero (Alimentación de la calefacción)
23 25A Interruptor de las ventanas eléctricas delanteras (Alimentación), ECU de la seguridad de las ventanas eléctricas (Alimentación)
24 25A Interruptor de las ventanas eléctricas delanteras (Alimentación), ECU de la seguridad de las ventanas eléctricas (Alimentación)
25 10A BCM, Interruptor del modo deportivo (Solenoide de bloqueo de la palanca de la transmisión automática)
26 10A Unidad del ABS/ESC
27 10A Interruptor inferior, Interruptor central, Interruptor de las luces de freno, Sensor agua/combustible
28 10A Actuador HLLD, Detector de punto ciego, Sensor del sistema auxiliar trasero para estacionamiento, Sensor del sistema auxiliar inteligente para estacionamiento, Unidad del sistema auxiliar inteligente para estacionamiento, Unidad del sistema de advertencia de cambio de carril, Sensor externo del nivel de aceite
30 7.5A Unidad de control del motor, Sensor del flujo de aire, Bobina del relé de arranque, Unidad SMK, Inmovilizador SMATRA, Unidad de incandescencia (Glow)
31 15A LDC AMP (200 W), Unidad del faro AVN 4.0/Audio/UVO
32 7.5A Unidad del E-Call
34 10A Conjunto de los instrumentos
35 15A Sensor de velocidad (T/M), Interruptor de la luz de reversa, Inversor de la bomba de aceite, Inhibidor, Unidad de control de la transmisión
36 7.5A Conjunto de los instrumentos, Unidad de control del aire acondicionado (Manual, Automático), BCM, Sirena del sistema auxiliar para estacionamiento, Escamoteo de los retrovisores externos, Sensor de lluvia
37 10A Relé de las luces traseras de niebla, Bobina del relé de las luces traseras de niebla
38 20A Motor del techo solar (Alimentación)
39 30A Asientos delanteros eléctricos (Alimentación)
40 20A Motor del techo solar (Alimentación)
41 7.5A Unidad MDPS
42 7.5A Unidad del control manual del aire acondicionado (Ventilador de máxima), Unidad del control automático del aire acondicionado (Motor del ventilador)
43 7.5A Caja de fusibles/relés E/R (Relé de arranque/Sub-arranque), PDM
44 7.5A Luz de la guantera, Interruptor de aviso de las puertas, Luz del consola de techo, Luz de lectura, Luz de cortesía, Luz del compartimento de carga, Luz portátil (Puerta)
45 7.5A Unidad SMK (Batería de la CPU), Inmovilizador SMATRA (Batería)
46 20A Unidad SMK (Alimentación)
48 10A Interruptor de las luces de freno (Normalmente abierto) Unidad SMK

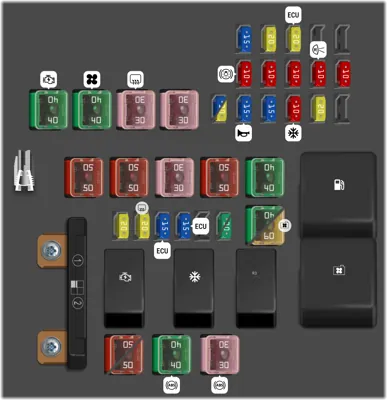

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- Herramienta para la extracción de los fusibles.
- Relé de arranque/Sub-arranque
- Relé del aire acondicionado
- Calefaccionador del filtro de combustible [DSL]
- Sub-bomba de combustible, Sub-válvula de combustible
- Motor del ventilador de enfriamiento
1 15A ECU (Después del relé principal), Actuador E-VGT, Sensor PM, Unidad del medidor de combustible, Pre Válvula R, Bypass de la válvula EGR
2 20A Bobina de ignición (Alimentación)
3 20A ECU (Después del relé principal)
6 10A Interruptor de las luces de freno (Normalmente cerrado), Sensor de 02, Válvula solenoide de control de purga, OCV, PCSV, VIS, Sensor CMP, Vacío del VGT
7 10A CMP, Sensor del flap de aire, VIS, Válvula EGR, Sensor de 02, Sensor lambda, WGV, Actuador del EGR
8 10A Inyectores (Alimentación)
9 10A Luz trasera combinada (Luz de reversa)
10 10A ECU (Interruptor de los limpiaparabrisas)
11 15A Motor de la bomba de combustible, Relé de la bomba de combustible [Gas]
11 20A Motor de la bomba de combustible, Relé de la bomba de combustible [Diesel]
12 15A Relé de la bocina, Bobina del relé de la bocina, Bocina
13 15A Unidad de control de la transmisión
14 10A Relé del aire acondicionado
15 20A Relé del lavador de faros, Bobina del relé del lavador de faros, Motor del lavador de faros
17 40A Interruptor de ignición (B1), Relé del botón de arranque (IG1), Relé del botón de arranque (ACC)
18 40A Relé del ventilador, Motor del ventilador
19 30A Calefaccionador del vidrio trasero
20 30A Relé principal, Bobina del relé principal
21 50A Bloque de unión inteligente (B+1)
22 50A Bloque de unión inteligente (B+ 2)
23 30A Unidad de control de la transmisión
24 50A Bloque de unión inteligente (B+3)
25 40A Interruptor de ignición (IG2), Relé del botón de arranque (IG2), Relé de arranque
26 40A Motor del ventilador de enfriamiento, Sub-bomba de combustible, Sub-válvula de combustible, Motor PWM del ventilador de enfriamiento [GDI, FFV]
26 60A Motor del ventilador de enfriamiento, Sub-bomba de combustible, Sub-válvula de combustible, Motor PWM del ventilador de enfriamiento [TGDI, DSL]
27 20A Unidad de control de la transmisión (alimentación)
28 20A Desempañador
29 15A ECU (Directo de la batería)
30 15A ECU (Directo de la batería)
32 30A Calefaccionador del filtro de combustible [DSL]
32 30A Bomba de vacío [TGDI]
33 50A Inversor de la bomba de aceite [GDI]
33 50A Unidad de control de la transmisión [TGDI, DSL]
34 40A Unidad ABS/ESC (Motor)
35 30A Unidad ABS/ESC (Solenoide)
36 Unidad MDPS
36 Alternador [GDI, FFV]
36 Alternador [TGDI, DSL]
