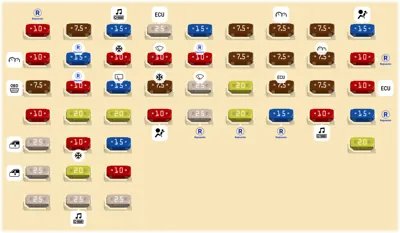

Panel de Fusibles del Lado del Conductor

N°	A	Descripción
1	10A	Repuesto
2	10A	Tablero de Instrumentos, Módulo de Control de Aire Acondicionado, HUD
3	7.5A	Interruptor de Peligro, Solenoide de Bloqueo de Llave, Sensor de Lluvia, Conector de Enlace de Datos
4	10A	Relé de Apertura de Compuerta Trasera
5	25A	Relé de Ventana Eléctrica DER, Módulo de Ventana Eléctrica de Seguridad del Pasajero
6	25A	Relé de Ventana Eléctrica IZQ, Módulo de Ventana Eléctrica de Seguridad del Conductor
7	25A	MÓDULO DE ASIENTO ELÉCTRICO (COND)
8	7.5A	Cámara Multifunción, IBU, Radar de Control de Crucero Inteligente, Interruptor de Panel de Instrumentos Unidad de Advertencia de Colisión de Punto Ciego IZQ/DER
9	15A	Repuesto
10	10A	Repuesto
11	20A	Módulo de Control de Calefaccionado de Asiento Trasero
12	10A	Espejo Exterior Eléctrico Conductor/Pasajero, Módulo de Control de Aire Acondicionado, ECM
13	20A	Módulo de Control de Calefaccionado de Asiento Delantero, Módulo de Control de Asiento con Ventilación de Aire Delantero
14	25A	[SIN ISG] AMP, [Con ISG] Convertidor DC-DC
15	15A	Audio, Unidad Principal A/V y Navegación, Convertidor DC-DC
16	10A	Módulo de Control de Asiento con Ventilación de Aire Delantero, Módulo de Control de Aire Acondicionado, Unidad Principal A/V y Navegación, Módulo de Control de Calefaccionado de Asiento Delantero, Indicador de Palanca de Cambios ATM, Módulo de Calefaccionado de Asiento Trasero, Audio, ECM (Espejo cromático eléctrico)
17	15A	Motor del Limpiaparabrisas Trasero, Caja de Relés ICM (Relé de Limpiaparabrisas Trasero)
18	20A	Relé de Bloqueo/Desbloqueo de Puerta Caja de Relés ICM (Relé de Desbloqueo T/Giro)
19	15A	IBU
20	10A	Interruptor de Luz de Freno IBU
21	25A	MÓDULO DE ASIENTO ELÉCTRICO (PASJ)
22	25A	Bloque PCB (Fusible - ABS3, ECUS, SENSOR4, TCU2)
23	10A	Motor del Limpiaparabrisas Delantero, Bloque PCB (Relé de Limpiaparabrisas Delantero (Bajo)), IBU, ECM/PCM
24	7.5A	Bloque de Empalme E/R (Relé de Soplador, Relé de Calefactor PTC #1/#2), Módulo de Control de Aire Acondicionado
25	10A	Módulo de Control SRS
26	15A	Interruptor Multifunción
27	10A	Repuesto
28	25A	Motor del Limpiaparabrisas Delantero, Bloque PCB (Relé de Limpiaparabrisas Delantero (Bajo))
29	25A	Repuesto
30	7.5A	Unidad MDPS
31	7.5A	Módulo de Control de Calefaccionado de Asiento Delantero/Trasero, Módulo de Control de Asiento con Ventilación de Aire Delantero, Caja Calefaccionada Delantera (Relé Calefaccionado Delantero IZQ)
32	20A	Motor del Techo Solar
33	20A	Repuesto
34	7.5A	HUD, Tablero de Instrumentos
35	7.5A	Palanca de Cambios ATM, Interruptor de Luz de Freno
36	7.5A	[SIN Llave Inteligente e IMMO.] Caja de Relés ICM (Relé de Alarma Antirrobo), [Con Llave Inteligente o IMMO.] Interruptor de Rango de Transmisión, IBU, ECM/PCM, Bloque de Empalme E/R (Relé de Arranque)
37	15A	Repuesto
38	7.5A	IBU
39	7.5A	Tablero de Instrumentos, Módulo de Control de Aire Acondicionado
40	7.5A	IBU
41	10A	Luz Ambiental de Sonido, Bloque de Empalme E/R (Relé de Toma de Corriente), Audio, Cargador USB Delantero/Trasero, Cargador Inalámbrico, AMP, Luz Ambiental de Rango de Puerta Conductor/Pasajero, Interruptor de Espejo Exterior Eléctrico, Unidad Principal A/V y Navegación, IBU
42	15A	Sensor de Detección de Ocupantes, Módulo de Control SRS
43	10A	Repuesto
44	10A	ECM/PCM, Módulo de Control de Aire Acondicionado, Resistencia del Soplador, Motor del Soplador, Bloque de Empalme E/R (Relé del Soplador)
45	15A	Repuesto
46	20A	Toma de Corriente Delantera IZQ

Panel de Fusibles del Compartimento del Motor

N°	A	Descripción
-		Herramienta para la extracción de los fusibles.
-		Relé de CALEFACTOR PTC 2
-		Relé de VENTILADOR DE REFRIGERACIÓN 2
-		Relé PDM 3 (IG1)
-		Relé de ARRANQUE #1
-		Relé de FARO ALTO
-		Relé PDM 4 (IG2)
-		Relé de BOMBA DE COMBUSTIBLE
-		Relé PDM 2 (ACC)
-		Relé de VENTILADOR DE REFRIGERACIÓN 1
-		Relé del VENTILADOR
-		Relé de CALEFACTOR PTC 1
-		Relé de DESEMPAÑADOR TRASERO
-		Relé de TOMA DE CORRIENTE
1	10A	Relé de COMP de aire acondicionado. Válvula de Cierre del Canister, [GAMMA 1.6L TGDI] Válvula de Control de Aceite #1/#2. Válvula Solenoide de Control de Purga, Bloque de Conexiones E/R (Relé de Ventilador de Refrigeración #1), Válvula de Recirculación del Turbo [NU 2.0L MPI] Válvula de Control de Aceite #1/#2/#3, Válvula Solenoide de Control de Purga, Válvula Solenoide de Admisión Variable, Termostato Eléctrico, Bloque de Conexiones E/R (Ventilador de Refrigeración #1/#2)
2	10A	[GAMMA 1.6L T-GDI] ECM (Módulo de Control del Motor)
3	20A	[GAMMA 1.6L T-GDI] ECM (Módulo de Control del Motor) [NU 2.0L MPI PCM (Módulo de Control del Tren de Potencia)
4	15A	[NU 2.0L MPI] Inyector #1/#2/#3/#4
5	15A	Sensor de Oxígeno (Arriba/Abajo)
6	20A	Bobina de Encendido #1/#2/#3/#4
7	15A	[GAMMA 1.6L T-GDI] ECM (Módulo de Control del Motor) [NU 2.0L MPI PCM (Módulo de Control del Tren de Potencia)
8	10A	Relé de COMP de aire acondicionado
9	7.5A	Repuesto
10	10A	Repuesto
11	10A	[GAMMA 1.6L T-GDI] ECM (Módulo de Control del Motor) [NU 2.0L MPI] PCM (Módulo de Control del Tren de Potencia)
12	15A	[GAMMA 1.6L T-GDI] Bomba de Vacío Eléctrica [NU 2.0L MPI Bomba de Aceite Electrónica
13	10A	Módulo ESC (Control Electrónico de Estabilidad), Módulo de Control ABS (Sistema de Frenos Antibloqueo), Conector de Enlace de Datos, Conector de Verificación Multiusos
14	15A	[GAMMA 1.6L T-GDI] TCM (Módulo de Control de la Transmisión), Interruptor de Rango de Transmisión [NU 2.0L MPI] Interruptor de Rango de Transmisión
15	10A	Bloque de Conexiones E/R (Relé de Bomba de Combustible)
16	15A	[GAMMA 1.6L T-GDI] ECM (Módulo de Control del Motor) [NU 2.0L MPI PCM (Módulo de Control del Tren de Potencia)
17	10A	Bocina de Alarma B/
18	15A	Relé de Bocina
19	15A	Repuesto
20	20A	Repuesto
21	25A	Repuesto
22	30A	Repuesto
24		Bloque PCB (Placa de Circuito Impreso) (Relé de Control del Motor, Fusible - ECU3, ECU4, BOCINA aire acondicionado)
25		Bloque de Conexiones ICU (Módulo de Control IPS)
26		Bloque de Conexiones ICU (Módulo de Control IPS)
27		Bloque de Conexiones ICU (Fusible - VENTANILLA ELÉCTRICA IZQ, VENTANILLA ELÉCTRICA DER. APERTURA DE COMPUERTA TRASERA, TECHO SOLAR, AMP, CALEFACCIONADO/A ASIENTO DELANTERO, ASIENTO ELÉCTRICO (COND), ASIENTO ELÉCTRICO (PAS))
28		[G4FH] Relé de Ventilador de Refrigeración #
29		Relé de Calefactor Trasero
30		Relé del Ventilador
31		[SIN Llave Inteligente] Interruptor de Encendido, [CON Llave Inteligente] Bloque de Conexiones E/R (Relé PDM (ACC) #2, Relé PDM (IG1) #3)
32		[SIN Llave Inteligente] Interruptor de Encendido, Relé de Arranque #, [CON Llave Inteligente] Bloque de Conexiones E/R (Relé PDM (IG2) #4), Relé de Arranque #1
34		Relé de Calefactor PTC #1
35		Relé de Calefactor PTC #2
38	20A	Toma de Corriente Delantera Derecha
39	20A	Toma de Corriente Trasera
41	15A	Módulo de Control de la Transmisión (TCM)
42	10A	Relé de Faro (Alto)
43	20A	Relé de Bomba de Combustible
44	40A	[G4NH] Relé de Ventilador de Refrigeración #1/#2
45	40A	Bloque de Conexiones ICU (Relé de Retención de Carga a Largo Plazo, Fusible - INTERRUPTOR DE FRENO, MÓDULO1, IBU1, AIR BAG2, BLOQUEO DE PUERTA, CALEFACCIONADO/A ASIENTO TRASERO)
46	40A	Módulo de Control de la Transmisión (TCM)
47	40A	Módulo de Control de la Transmisión (TCM)
49	20A	Bomba de Vacío Eléctrica
50	40A	Módulo ESC (Control Electrónico de Estabilidad), Módulo de Control ABS (Sistema de Frenos Antibloqueo)
51	40A	Módulo ESC (Control Electrónico de Estabilidad), Módulo de Control ABS (Sistema de Frenos Antibloqueo)
53	40A	Bomba de Aceite Electrónica
54	40A	Relé de Toma de Corriente
55		[G4NH]: Alternador, Bloque de Conexiones E/R (Fusible - BOMBA DE VACÍO, BOMBA DE ACEITE, TOMA DE CORRIENTE 1), ESC (Control Electrónico de Estabilidad)1. ESC (Control Electrónico de Estabilidad)2)
55		[G4FJ]: Alternador, Bloque de Conexiones E/R (Fusible - BOMBA DE VACÍO, BOMBA DE ACEITE, TOMA DE CORRIENTE 1), ESC (Control Electrónico de Estabilidad)1. ESC (Control Electrónico de Estabilidad)2)
56		Unidad MDPS (Dirección Asistida por Motor)

Tapa del terminal de la batería 1

N°		A	Descripción
1		10A	AMS

Tapa del terminal de batería 2

N°		A	Descripción
1		10A	AMS
