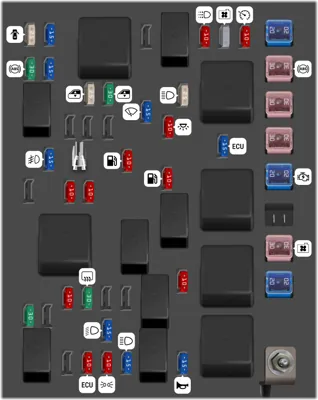

Herramienta para la extracción de los fusibles. |
| 1 |
|
20A |
(IGN 1) Interruptor de encendido (IG1 ACC) |
| 2 |
|
30A |
(ABS) ABS |
| 3 |
|
30A |
(TNS) Relé TNS |
| 4 |
|
30A |
(IGN 2) Interruptor de encendido (IG2 SD) |
| 5 |
|
20A |
(STARTER) Arranque |
| 6 |
|
- |
(-) - |
| 7 |
|
30A |
(COOLING) Ventilador de enfriamiento |
| 8 |
|
20A |
(CON/FAN) Ventilador del condensador |
| 9 |
|
10A |
(STARTER) ECU de arranque, Control de crucero |
| 10 |
|
|
(BLOWER) Relé del soplador |
| 11 |
|
10A |
(SR/ACC) Admisión SVI, AQS, DRL, Control de crucero |
| 12 |
|
- |
(-) - |
| 13 |
|
15A |
(HAZAFD) Interruptor de emergencia |
| 14 |
|
25A |
(D/LOCK) Bloqueo de puertas, Ventana eléctrica |
| 15 |
|
30A |
(ABS) ABS |
| 16 |
|
15A |
(S/ROOF) Techo solar |
| 17 |
|
25A |
(PIWIN RH) Ventana eléctrica derecha |
| 18 |
|
30A |
(PIWIN) Ventana eléctrica izquierda |
| 19 |
|
15A |
(RR WIPER) Limpiaparabrisas y lavador trasero |
| 20 |
|
10A |
(ROOM) Luces interiores, ETWIS, Audio, Reloj automático |
| 21 |
|
25A |
(HEAD) Faros, Generador |
| 22 |
|
15A |
(IG COIL) ECU, Bobina de encendido, Conector de enlace de datos, Conector de verificación |
| 23 |
|
- |
(-) - |
| 24 |
|
15A |
(FRT. FOG) Faros antiniebla delanteros |
| 25 |
|
10A |
(OX SEN D) Sensor de oxígeno abajo |
| 26 |
|
10A |
(OX SEN U) Sensor de oxígeno arriba |
| 27 |
|
10A |
(FUEL PUMP) Bomba de combustible |
| 28 |
|
10A |
(INJECTOR) Inyector, Relé de la bomba de combustible |
| 29 |
|
10A |
(ACON) Relé del aire acondicionado (embrague magnético) |
| 30 |
|
10A |
(HTD MIR) Espejo retrovisor exterior calefaccionado |
| 31 |
|
30A |
(BTN) ECU de freno, Fusible B+ |
| 32 |
|
- |
(-) - |
| 33 |
|
- |
(-) - |
| 34 |
|
10A |
(TAIL RH) ECU, Luz de posición derecha, Luz trasera derecha, Luz de matrícula |
| 35 |
|
10A |
(TAIL LH) Luz de posición izquierda, Luz trasera izquierda, Luz de iluminación |
| 36 |
|
15A |
(HEAD LOW) Faros bajos |
| 37 |
|
15A |
(HEAD HI) Faros altos |
| 38 |
|
15A |
(HORN) Bocina |
| 39 |
|
30A |
(DEFOG) Desempañador trasero |
