Kia Sportage / Fusibles 2020

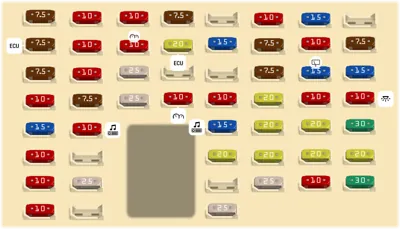

Panel de instrumentos

Panel de instrumentos
N°ADescripción
1 7.5A Unidad MDPS
2 10A Faros IZQ DCH
3 10A Módulo de control de llave inteligente Módulo del inmovilizador
4 7.5A Tablero de instrumentos [Audio y aire acondicionado manual] Interruptor de emergencia [Audio y aire acondicionado automático] Módulo de control del aire acondicionado [Navegación] Luz del tablero central
6 10A Interruptor de la consola, radar de detección del punto muerto IZQ DCH, ECM AWD, interruptor del panel de protección, BCM, módulo de control de ayuda al estacionamiento inteligente, módulo de control de advertencia de salida del carril
7 15A Módulo de control SRS
9 7.5A [Sin llave inteligente ni inmovilizador] Caja de relés ICM (Relé de alarma antirrobo) [Con llave inteligente INMO.] Interruptor de cambio de transición, ECM, interruptor del embrague y bloqueo de encendido, módulo de control de la llave inteligente, bloque de conexiones E R (Relé 11 Relé de arranque)
10 10A Módulo de control del calefactor del asiento delantero trasero, ILUM. palanca de cambios ATM, módulo de control del asiento con ventilación delantero, unidad principal de navegación y A V, módulo del dispositivo de nivelación automática de faros, retrovisor electrocrómico, interruptor del panel de protección, módulo de control del aire acondicionado, conector de comprobación multifunción, actuador del dispositivo de nivelación de faros IZQ DCH
11 10A Tablero de instrumentos
12 20A Bloque PCB (Fusibles AEB, MÓDULO, ABS 3, ECU 6, TCU 2)
13 15A BCM
14 7.5A Módulo de control del calefactor del asiento delantero trasero, módulo de control del asiento con ventilación de aire delantero
15 10A BCM, módulo de control de la llave inteligente
16 7.5A Solenoide de la llave
17 7.5A Módulo de control A C
18 10A BCM, palanca de cambio ATM
19 25A Interruptor principal del elevalunas eléctrico, interruptor del elevalunas eléctrico del acompañante
22 7.5A Módulo de control de aire acondicionado, lonizador del panel de instrumentos, bloque de conexiones E R (Relé 4 Relé del calefactor 3 del PTC Relé 5 Relé del calefactor 2 del PTC, Relé 13Relé del ventilador)
23 15A Motor del limpiaparabrisas trasero, caja de relés ICM (Relé del limpiaparabrisas trasero)
24 15A Interruptor multifunción
25 10A [Sin llave inteligente] Módulo del inmovilizador [Con llave inteligente] Módulo de control de la llave inteligente, interruptor del botón de Start Stop
26 7.5A Módulo de control de la llave inteligente, interruptor de la luz de freno
27 25A Interruptor principal del elevalunas eléctrico, interruptor del elevalunas eléctrico del acompañante
28 10A Cargador inalámbrico, panel de instrumentos, conector de enlace de datos, BCM, sensor de lluvia, caja de relés ICM (Relé de plegado desplegado del retrovisor)
29 10A E CALL
30 20A Techo solar panorámico
31 10A Relé del portón trasero
32 10A Iluminación de la llave de encendido e interruptor de advertencia de la puerta, luz del habitáculo, luz de la consola del techo, luz de cortesía delantera IZQ DCH, luz individual trasera IZQ DCH, luz del maletero, luz de la guantera
33 15A Módulo de control de la llave inteligente
34 10A Cargador USB trasero, AMP, Convertidor bajo DC DC (AMP Audio), Interruptor del retrovisor eléctrico exterior, Bloque PCB (relé de toma de corriente), Módulo de control de la llave inteligente, Audio, A V y unidad principal de navegación, BCM, Cargador inalámbrico
35 15A Audio, A V y unidad principal de navegación, cargador USB trasero
36 20A Módulo de control del calefactor del asiento delantero, módulo de control del asiento con ventilación de aire delantero
37 20A Techo solar panorámico
38 30A Interruptor manual del asiento del acompañante
39 10A Caja de relés ICM (relé de luces antiniebla traseras)
41 20A Salida eléctrica delantera n° 1 (mechero delantero)
42 20A Módulo de control del calefactor del asiento trasero
43 20A Relé de bloqueo desbloqueo de puertas
44 20A ECM AWD
45 10A Interruptor de emergencia, Tirador exterior de la llave inteligente del acompañante, sensor AEB
46 25A AMP
48 25A Módulo del elevalunas eléctrico de seguridad del asiento del conductor
49 10A Retrovisor exterior eléctrico del conductor acompañante
50 30A Interruptor manual del asiento del conductor
51 10A UNIDAD_SVM
53 25A Módulo del elevalunas eléctrico de seguridad del asiento del acompañante

Compartimiento del motor

Compartimiento del motor
N°ADescripción
- BMS_EXTN (48V)
- Relé del ventilador de refrigeración 1
- Relé del desempañador trasero
- Relé de control de aire
- Relé del calefactor del PTC n° 3
- Relé del calefactor del PTC n° 2
- Relé del calefactor del PTC n° 1
- Relé de la bobina antialarma
- Relé DESHELADOR
- Relé del ventilador
- Relé de arranque
- Relé del ventilador de refrigeración 2
- Relé de la bomba del combustible
- Relé del calefactor del filtro de combustible
1 30A SPARE
2 25A SPARE
3 20A SPARE
4 15A SPARE
5 10A SPARE
6 7.5A SPARE
7 30A Relé de control del motor
8 20A [R 2,0L] ECM, [NU 2,0L MPI NU 2,0L FFV] Bobina de encendido n° 1 2 3 4, condensador, [THETA II 2,4L GDI] bobina de encendido n° 1 2 3 4
9 20A [NU 2,0L MPI THETA II 2,4L GDI NU 2,0L FFV] PCM ECM
10 20A [THETA II 2,4 GDI] PCM, unidad de control de dosificación 1
11 20A Salida eléctrica trasera
12 20A Salida eléctrica delantera n° 2
13 10A Relé de función doble de faros
14 10A SPARE
15 10A [NU 2,0L MPI] unidad de la válvula solenoide de combustible auxiliar, relé de combustible auxiliar [R 2,0L TCI] Válvula de presión del raíl, relé del filtro de combustible
16 15A [R 2,0L] Sensor Lambda n° 1 2, actuador VGT electrónico, válvula reguladora de presión del raíl, válvula reguladora de presión del combustible, sensor PM (partículas) [NU 2,0L MPI NU 2,0L FFV] Sensor de oxígeno (anterior posterior), válvula solenoide de control de purga, válvula de control de aceite n 1 [THETA II 2,4L GDI] Sensor de oxígeno (anterior posterior)
17 10A SEÑ_MHSG (48V)
18 20A [THETA II 2,4 GDI] PCM, unidad de control de dosificación 2
19 10A Luz del parachoques trasero IZQ DCH, Retrovisor electrocrómico
21 15A Bloque de conexiones E R (Relé 7 Relé de la bocina antialarma)
22 20A Relé de la bomba de combustible
24 10A [R 2,0L] Relé de la bomba de combustible, sensor de posición del cigüeñal, válvula solenoide de derivación de la refrigeración EGR, sensor de flujo de masa de aire, válvula solenoide de la bomba de aceite, bloque de conexiones E R (Relé 6 Relé del calefactor del PTC n°1) [NU 2,0L MPI NU 2,0L FFV] Relé de la bomba de combustible, válvula de control de aceite n° 2, válvula solenoide de admisión variable, sensor de posición del árbol de levas n° 1 2, válvula solenoide del combustible auxiliar, bloque de conexiones E R (Relé 14 Relé de la bomba de combustible auxiliar) [THETA II 2,4L GDI] Relé de la bomba de combustible, válvula de control de aceite, válvula solenoide de control de purga, válvula solenoide de admisión variable
25 10A Relé de la unidad de control de aire
26 15A Unidad de control de dosificación 3
27 10A BCM
28 10A BMS_EXTN (48V)
29 15A [A T] TCM, interruptor de la relación de cambio, [M T] interruptor de la luz de marcha atrás
30 10A Módulo de control ABS ESC
31 7.5A [R 2,0L] Unidad del relé de incandescencia, sensor de advertencia del filtro de combustible, bloque de conexiones E R (Relé 10 Relé del calefactor del filtro de combustible)
32 15A RELÉ DE DESHELADOR
33 10A [R 2,0L] Interruptor de la luz del freno, bloque de conexiones E R (Relé 1 Relé del ventilador de refrigeración 1, Relé 10 Relé del calefactor del filtro de combustible) [NU 2,0L MPI NU 2,0L FFV] Inyector n° 1 2 3 4, bloque de conexiones E R (Relé 1 Relé del ventilador de refrigeración 1), [THETA II 2,4L GDI] bloque de conexiones E R (Relé 1 Relé de velocidad rápida lenta del ventilador de refrigeración 1)
34 10A [NU 2,0L MPI NU 2,0L FFV] Sensor de la batería
35 15A PCM TCM
36 10A PCM ECM
37 10A Asistencia de prevención de colisiones frontales
39 20A SPARE
40 15A PCM ECM
41 15A Relé de la bocina
42 30A [Sin llave inteligente] Interruptor de encendido, [Con llave inteligente] Relé PDM (ENC2)
43 Relé 11 (Relé de arranque), [Sin llave inteligente] interruptor de encendido, [Con llave inteligente] Bloque PCB (Relé PDM (ENC2))
44 [Sin llave inteligente] Interruptor de encendido, [Con llave inteligente] Bloque PCB (Relé PDM (ENC1) PDM (ACC))
45 Relé 2 (Relé del desempañador trasero)
46 Relé 13 (Relé del ventilador)
47 Bloque de conexiones inteligente (fusibles TECHO SOLAR 1, CALEFACTOR DEL ASIENTO DEL, TECHO SOLAR 2, ELEVALUNAS ELÉCTRICO DE SEGURIDAD, Relé del elevalunas eléctrico (fusibles ELEVALUNAS ELÉCTRICO IZQ, ELEVALUNAS ELÉCTRICO DCH))
48 Bloque de conexiones inteligente (IPS 1 (5CH), fusibles LLAVE INTELIGENTE 3, LUZ DEL FRENO, LLAVE INTELIGENTE 2, MÓDULO 8, LUZ ANTINIEBLA TD, MODULO 7 7)
49 Bloque de conexiones inteligente (IPS 2 (5CH), IPS 3 (2CH), IPS 4 (2CH), IPS 5 (2CH), IPS 6 (1CH), fusibles AMP)
50 Unidad MDPS
52 Unidad MDPS
53 40A Módulo de control ABS ESC
54 30A Relé 10 (Relé del calefactor del filtro de combustible)
55 40A Módulo del portón trasero eléctrico
56 40A Módulo de control ABS ESC, conector de comprobación multifunción
57 40A UNIDAD_DCT
58 40A UNIDAD_DCT
59 50A Relé 1 (Relé del ventilador de refrigeración 1), Relé 9 (Relé del ventilador de refrigeración 2)
59 60A Relé 1 (Relé del ventilador de refrigeración 1), Relé 9 (Relé del ventilador de refrigeración 2)
60 50A Bloque de conexiones inteligente (Fusible PORTÓN TRASERO, ASIENTO ELÉCTRICO ACOMPAÑANTE, BLOQUEO PUERTAS, AWD, ASIENTO ELÉCTRICO CONDUCTOR, fusible del dispositivo de corte automático de la corriente por fuga MEMORIA, LUZ INTERIOR, MULTIMEDIA)
61 40A Relé 1 (Relé del ventilador de refrigeración 1), Relé 9 (Relé del ventilador de refrigeración 2)
62 40A Inversor bomba de aceite
63 Relé 4 (Relé del calefactor del PTC n° 3)
64 Relé 5 (Relé del calefactor del PTC n° 2)
65 Relé 6 (Relé del calefactor del PTC n° 1)
66 Unidad del relé de incandescencia

Panel de fusible del compartimiento del motor (Cubierta del terminal de la batería)

Panel de fusible del compartimiento del motor (Cubierta del terminal de la batería)
