Lexus ES / Fusibles 2006

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- Herramienta para la extracción de los fusibles.
1 25A (A/F) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto
2 25A (DOOR1) Sistema de comunicación múltiplex (sistema de bloqueo de puertas eléctrico, sistema de bloqueo de puertas automático, sistema de control remoto inalámbrico)
3 5A (TEL) Sin circuito
4 30A (AM2) Todos los componentes en los fusibles "IGN" e "IG2" y sistema de arranque
5 20A (EFI) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto
6 5A (ALT-S) Sistema de carga
7 10A (HEAD LH UPR) Faro delantero izquierdo (luz alta)
8 10A (ETCS) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto
9 10A (HORN) Bocinas
10 15A (IGN) Sistema de arranque
11 10A (HEAD RH UPR) Faro delantero derecho (luz alta)
12 15A (HAZ) Luces intermitentes de emergencia
13 30A (D.C.C) Todos los componentes en los fusibles "ECU-B", "RAD NO.1" y "DOME"
14 10A (IG2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, sistema de airbag SRS, pretensores de cinturones de seguridad delanteros, sistema de control de crucero
15 5A (ST) Sistema de arranque
16 30A (ADJ PDL) Pedales ajustables eléctricos
17 30A (CDS) Ventilador de enfriamiento eléctrico
18 40A (ABS No.2) Sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción, sistema de asistencia de frenado
19 40A (MAIN) Todos los componentes en los fusibles "HEAD LH LWR", "HEAD RH LWR", "HEAD LH UPR", "HEAD RH UPR" y "DRL"
20 30A (ABS No.3) Sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción, sistema de asistencia de frenado
21 50A (HTR) Sistema de aire acondicionado
22 30A (RDI) Ventilador de enfriamiento eléctrico
23 5A (SPARE) Fusible de repuesto
24 10A (SPARE) Fusible de repuesto
25 50A (ABS NO.1) Todos los componentes en los fusibles "RDI FAN", "ABS No.2", "ABS No.3", "CDS", "HTR (50 A)" y "ADJ PDL" y sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción, sistema de asistencia de frenado
26 120A (ALT) Todos los componentes en los fusibles "DEF", "PWR NO.1", "PWR NO.2", "PWR NO.3", "PWR NO.4", "STOP", "DOOR NO.2", "OBD", "PWR SEAT", "FUEL OPEN", "FOG", "AMP", "PANEL", "TAIL", "AM1", "CIG", "TOMA DE CORRIENTE", "RAD NO.2", "ECU-ACC", "GAUGE1", "GAUGE2", "ECU- IG", "WIPER", "WASHER", "HTR (10 A)", "SEAT HTR" y "SUN-SHADE"
27 15A (SPARE) Fusible de repuesto
28 10A (A/C) Sin circuito
29 5A (DRL) Sistema de luces de circulación diurna
30 15A (HEAD RH LWR) Faro delantero derecho (luz baja)
31 15A (HEAD LH LWR) Faro delantero izquierdo (luz baja) y luces antiniebla delanteras

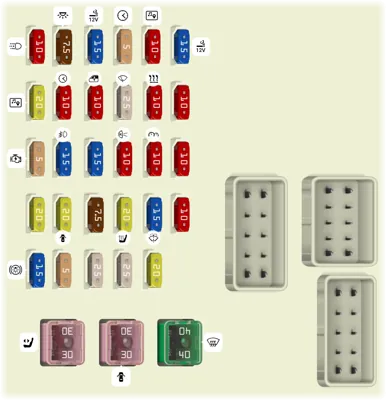

Panel de instrumentos del lado del conductor

Panel de instrumentos del lado del conductor
N°ADescripción
32 10A (ECU-B) Sistema de comunicación multiplex (sistema de bloqueo eléctrico de puertas, sistema de seguridad, sistema de bloqueo automático de puertas, sistema de control automático de luces, sistema de retardo de apagado de faros, sistema de corte automático de luces traseras, sistema de entrada iluminada, sistema de luces de circulación diurna, sistema de control remoto inalámbrico) sistema de aire acondicionado, suspensión modulada electrónica, sistema de memoria de posición de conducción
33 7.5A (DOME) Luz del interruptor de encendido, luces interiores, luces personales, luces de pie, luces de cortesía de la puerta, luz del maletero, luces de tocador, abridor de puerta de garaje, reloj, indicador de temperatura exterior, pantalla de información múltiple
34 15A (CIG) Encendedor de cigarrillos
35 5A (ECUACC) Espejos retrovisores eléctricos, reloj, pantalla de información múltiple, sistema de memoria de posición de conducción
36 10A (RAD NO.2) Sistema de audio del automóvil, sistema de navegación
37 15A (POWER POINT) Toma de corriente
38 20A (RAD NO.1) Sistema de audio del automóvil, sistema de navegación
39 10A (GAUGE1) Indicadores y medidores, reloj, indicador de temperatura exterior, pantalla de información múltiple, sistema de bloqueo de cambios
40 10A (ECU-IG) Sistema de airbag SRS, elevalunas eléctricos, sistema de frenos antibloqueo, suspensión modulada electrónica, sistema de memoria de posición de conducción
41 25A (WIPER) Limpiaparabrisas
42 10A (HTR) Sistema de aire acondicionado
43 10A (MIR HTR) Calefactores de espejos retrovisores exteriores
44 5A (AM1) Sistema de arranque
45 15A (FOG) Luces antiniebla delanteras
46 15A (SUNSHADE) Parasol trasero
47 10A (GAUGE2) Espejo retrovisor interior antideslumbrante automático, brújula, luces de reversa, sistema de control automático de luces, sistema automático de nivelación de faros, sistema de control de crucero, luces recordatorias del cinturón de seguridad
48 10A (PANEL) Luz de la guantera, luz de la consola, reloj, indicador de temperatura exterior, pantalla de información múltiple, luces del tablero de instrumentos, luces del panel de instrumentos
49 10A (TAIL) Luces traseras, luces de estacionamiento, luces de matrícula
50 20A (PWR NO.4) Elevalunas eléctrico del pasajero trasero (lado izquierdo)
51 20A (PWR NO.2) Sistema de bloqueo de la puerta del pasajero delantero, elevalunas eléctrico del pasajero delantero
52 7.5A (OBD) Sistema de diagnóstico a bordo
53 20A (SEAT HTR) Calefactores de asientos
54 15A (WASHER) Lavaparabrisas
55 10A (FAN RLY) Ventiladores de refrigeración eléctricos
56 15A (STOP) Luces de freno, luz de freno elevada
57 5A (FUEL OPEN) Abridor de la tapa del depósito de combustible
58 25A (DOOR NO.2) Sistema de comunicación multiplex (sistema de bloqueo eléctrico de puertas, sistema de bloqueo automático de puertas, sistema de control remoto inalámbrico)
59 25A (AMP) Sistema de audio del automóvil
60 20A (PWR NO.3) Elevalunas eléctrico del pasajero trasero (lado derecho)
61 30A (PWR SEAT) Asientos eléctricos, sistema de memoria de posición de conducción
62 30A (PWR NO.1) Sistema de bloqueo de la puerta del conductor, elevalunas eléctrico del conductor, techo corredizo eléctrico
63 40A (DEF) Desempañador de la ventana trasera
