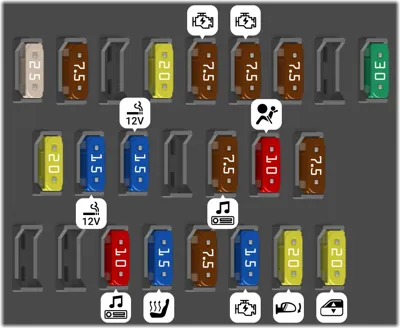

Panel lateral derecho
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | (FR P/SEAT RH) Sistema de asiento eléctrico | |
| 3 | 7.5A | (OBD) Sistema de diagnóstico a bordo | |
| 4 | 7.5A | (STOP SW) Luces de freno/cola, Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, Sistema de arranque, Sistema de freno de control electrónico, Sistema de control de estabilidad del vehículo, Sistema de bloqueo de cambios | |
| 5 | 20A | (TI &TE) Volante de dirección eléctrico inclinable y telescópico, Sistema de comunicación multiplex | |
| 7 | 7.5A | (SECURITY) Sistema de acceso inteligente con arranque por botón | |
| 8 | 25A | (STR LOCK) Sistema de bloqueo de la dirección | |
| 9 | 7.5A | (GAUGE) Indicadores y medidores | |
| 10 | 7.5A | (ACC) Sistema de comunicación multiplex, Sistema de acceso inteligente con arranque por botón, Sistema de monitor de vista trasera, Sistema de audio, Sistema de aire acondicionado | |
| 12 | 15A | (CIG) Encendedor de cigarrillos | |
| 13 | 20A | (AIR SUS) Sistema de suspensión variable adaptativa | |
| 14 | 20A | (RR DOOR RH) Sistema de control de la puerta trasera derecha (Sistema de bloqueo eléctrico de la puerta, Luz de cortesía de la puerta, Ventana eléctrica) | |
| 15 | 20A | (FR DOOR RH) Sistema de control de la puerta delantera derecha (Sistema de bloqueo eléctrico de la puerta, Sistema de control del espejo retrovisor eléctrico, Luz de cortesía de la puerta, Calefactor del espejo retrovisor exterior, Ventana eléctrica), Sistema de comunicación multiplex | |
| 16 | 15A | (AM2) Sistema de arranque | |
| 17 | 15A | (FR S/HTR RH) Calefactor de asiento, Asientos calefaccionados y ventilados | |
| 18 | 10A | (ECU-IG RH) Volante de dirección eléctrico inclinable y telescópico, Sistema de comunicación multiplex, Sistema de acceso inteligente con arranque por botón, Sistema de audio, Sistema de aire acondicionado, Sistema de bloqueo de cambios, Sistema de advertencia de presión de neumáticos, Interruptor de combinación | |
| 20 | 7.5A | (AM1) Sistema de arranque | |
| 21 | 10A | (IGN) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, Sistema de airbag SRS, Luces de freno/cola, Sistema de bloqueo de la dirección, Sistema de freno de control electrónico | |
| 22 | 15A | (PWR OUTLET) Toma de corriente | |
| 23 | 7.5A | (RH-IG) Interruptores del calefactor de asiento, Sistema de control de la puerta delantera derecha, Sistema de control de la puerta trasera derecha, Condensador, Interruptor de combinación, Pretensores del cinturón de seguridad, Asistencia de estacionamiento intuitiva |

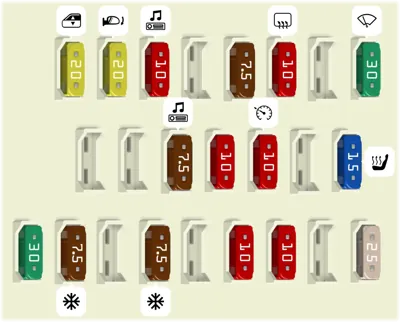

Panel lateral izquierdo inferior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | (FR P/SEAT LH) Sistema de asiento eléctrico | |
| 2 | 7.5A | (A/C) Sistema de aire acondicionado | |
| 4 | 7.5A | (TV) Sistema de audio, Sistema de aire acondicionado, Sistema de monitor de vista trasera | |
| 5 | 10A | (TRK OPN) Abridor de la tapa del maletero | |
| 6 | 10A | (LH-B) Sistema de disuasión de robo | |
| 8 | 25A | (S/ROOF) Techo corredizo | |
| 10 | 7.5A | (PANEL) Iluminación del interruptor de dirección, Sistema de audio, Luz de la guantera, Iluminación de la palanca selectora de la transmisión automática, Luz de la caja de la consola, Iluminación del interruptor de suspensión variable adaptativa, Iluminación del encendedor de cigarrillos, Sistema de aire acondicionado, Iluminación del interruptor de desactivación del control de tracción, Interruptor selector de patrón de conducción, Calefactor de asiento o Interruptores de asientos calefaccionados y ventilados, Registro ILL RH, Registro ILL LH, Registro ILL CTR | |
| 11 | 10A | (FUEL OPEN) Abridor de la tapa del depósito de combustible, Abridor de la tapa del maletero | |
| 12 | 10A | (ECU-IG LH) Sistema de control de estabilidad del vehículo, Sistema de freno de control electrónico, Sensor de guiñada y G, Sensor de dirección, Sistema de control de crucero, Sistema de control de crucero dinámico por radar, Sistema de dirección asistida electrónica, Sistema de dirección de relación de engranaje variable, Sistema de monitor de vista trasera, Sistema de tracción en las cuatro ruedas, Controlador frontal, Techo corredizo, Sensor de lluvia | |
| 13 | 15A | (FR S/HTR LH) Calefactor de asiento, Asientos calefaccionados y ventilados | |
| 14 | 20A | (RR DOOR LH) Sistema de control de la puerta trasera izquierda (Sistema de bloqueo de puerta eléctrico, Luz de cortesía de la puerta, Ventana eléctrica) | |
| 15 | 20A | (FR DOOR LH) Sistema de control de la puerta delantera izquierda (Sistema de bloqueo de puerta eléctrico, Sistema de control del espejo retrovisor eléctrico, Luz de cortesía de la puerta, Calefactor del espejo retrovisor exterior, Ventana eléctrica) | |
| 16 | 10A | (RAD NO.3) Sistema de audio | |
| 17 | 7.5A | (H-LP LVL) Sistema de iluminación frontal adaptativa (AFS), Sistema de control automático de nivelación de faros | |
| 18 | 10A | (LH-IG) Sistema de carga, Limpiadores de faros, Sensor de gases de escape, Desempañador de la ventana trasera, Ventiladores de refrigeración eléctricos, Sistema de control de la puerta trasera izquierda, Sistema de control de la puerta delantera izquierda, Luces de emergencia, Transmisión automática, Pretensores del cinturón de seguridad, Asistencia de estacionamiento intuitiva | |
| 19 | 30A | (FR WIP) Limpiaparabrisas y lavaparabrisas |
Compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Motor de arranque | ||
| - | (FAN MAIN) Ventilador de refrigeración | ||
| - | (HEAD LP) Faros delanteros | ||
| - | (EPS) Dirección asistida eléctrica | ||
| - | (DEFOG) Ventana trasera calefaccionada | ||
| 1 | 10A | (ABS MAIN3) Sistema de freno de control electrónico | |
| 2 | 15A | (TURN-HAZ) Luces direccionales, Luces de emergencia | |
| 3 | 20A | (IG2 MAIN) "IG2", "GAUGE" e "IGN" | |
| 4 | 30A | (RAD NO.2) Sistema de audio | |
| 5 | 20A | (D/C CUT) "DOME" y "MPX-B" | |
| 6 | 30A | (RAD NO.1) Sistema de audio | |
| 7 | 10A | (MPX-B) Sistema de comunicación multiplex, Controlador delantero, Sistema de control de puertas (Sistema de cierre centralizado de puertas, Luces de cortesía de las puertas, Ventanas eléctricas, Sistema de control de espejos retrovisores eléctricos, Calefactores de espejos retrovisores exteriores), Sistema de asientos eléctricos, Sensores de dirección, Sistema de freno de control electrónico, Sistema de dirección telescópica y de inclinación eléctrica, Indicadores y medidores, Interruptor combinado | |
| 8 | 10A | (DOME) Luces de piso, Luces de tocador, Indicadores y medidores, Luz puntual del volante, Iluminación del interruptor del volante, Luces personales traseras, Luz puntual de la palanca selectora de la transmisión automática, Luces personales delanteras | |
| 11 | (ABS1) Sistema de control de estabilidad del vehículo, "ABS MAIN1". "ABS MAIN2" y "ABS MTR" | ||
| 12 | (RH J/B-B) "AM2", "DOOR FR" y "DOOR RR" | ||
| 13 | (VGRS) Sistema de dirección de relación de engranajes variable | ||
| 14 | (STARTER) Sistema de arranque | ||
| 15 | (LH J/B-B) "FL DOOR", "RL DOOR" y "RAD No.3" | ||
| 16 | (P/I-B) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | ||
| 17 | (EPS) Sistema de dirección asistida electrónica | ||
| 20 | (GLW PLG1) Calentador de bujía incandescente | ||
| 21 | (RH J/B-AM) "AM1", "OBD", "STOP SW", "TI &TE", "PWR OUTLET", "FR P/SEAT RH". "STR LOCK", "ECU-IG RH", "RH-IG", "ACC", "CIG", "SECURITY". "FR S/HTR RH" y "AIR SUS" | ||
| 22 | (ABS2) Sistema de control de estabilidad del vehículo, Sistema de frenos antibloqueo | ||
| 23 | (DEFOG) Desempañador de la ventana trasera, Filtro de ruido | ||
| 25 | (FAN1) Ventiladores de refrigeración eléctricos | ||
| 26 | (HEATER) Sistema de aire acondicionado | ||
| 27 | (GLW PLG2) Calentador de bujía incandescente | ||
| 28 | (E/G-AM) "H-LMP CLN", "FR CTRL-AM" y "A/C COMP" | ||
| 29 | (LH J/ B-AM) "S/ROOF", "FR P/SEAT LH", "TV", "FR S/HTR LH", "ECU-IG LH", "FR WIP", "H-LP LVL", "LH-IG", "FUEL OPEN", "A/C", "PANEL" y "LH-B" | ||
| 30 | (E/G-B) "FR CTRL BATT", "ETCS" y "ALT-S" | ||
| 31 | (MAIN) "H-LP R LWR" y "H-LP L LWR" | ||
| 32 | (ALT) "RH J/B-AM". "LH J/B-AM", "E/G-AM". "RR JB", "HEATER", "DEFOG", "FAN1", "FAN2", "ABS2", "ABS MOTOR", "ABS MAIN1" y "ABS MAIN2" | ||
| 33 | (RR J/B) "STOP LP R", "STOP LP L". "RR-B", "RR TAIL", "RR FOG", "RR-IG1", "PSB" y "RR S/SHADE" | ||
| 34 | (FAN2) Sin circuito | ||
| 36 | 10A | (ECU-B) Sistema de dirección de relación de engranajes variable, Sistema de dirección asistida electrónica, Módulo de interruptores del asiento del conductor | |
| 37 | 10A | (ABS MAIN2) Sistema de freno de control electrónico | |
| 38 | 30A | (ABS MOTOR) Sistema de frenos antibloqueo | |
| 39 | 10A | (ABS MAIN1) Condensador |
Compartimento del motor (GS430)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 4 | 25A | (FR CTRL-B) "H-LP UPR" y "HORN" | |
| 6 | 10A | (ETCS) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 7 | 7.5A | (ALT-S) Sistema de carga | |
| 9 | 30A | (H-LP CLN) Sistema de limpieza de faros | |
| 11 | 25A | (DEICER) Sin circuito | |
| 12 | 30A | (FR CTRL-AM) "FR TAIL", "FR FOG" y "WASHER" | |
| 13 | 10A | (IG2) Sistema de arranque | |
| 14 | 10A | (EFI NO.2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, Sistema de evaporación | |
| 15 | 15A | (H-LP R LWR) Faro derecho (luz baja) | |
| 16 | 15A | (H-LP L LWR) Faro izquierdo (luz baja) | |
| 17 | 25A | (F/PMP) Bomba de combustible | |
| 18 | 20A | (EFI) GS430 Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 20 | 15A | (H-LP UPR) Faros (luz alta) | |
| 21 | 10A | (HORN) Bocina | |
| 22 | 20A | (WASHER) Limpiaparabrisas y lavaparabrisas | |
| 23 | 10A | (FR TAIL) Luces de estacionamiento, Luces de posición laterales | |
| 24 | 15A | (FR FOG) Luces antiniebla delanteras |
Compartimento del motor [GS300]
![Compartimento del motor [GS300]](/static/fusebox/lexus/gs/lexus_gs_2008_4.webp)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 4 | 25A | (FR CTRL-B) "H-LP UPR" y "HORN" | |
| 5 | 15A | (A/F) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto | |
| 6 | 10A | (ETCS) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto | |
| 7 | 7.5A | (ALT-S) Sistema de carga | |
| 8 | 10A | (EM VLV) Sin circuito | |
| 9 | 30A | (H-LP CLN) Sistema limpiador de faros | |
| 10 | 7.5A | (A/C COMP) Sistema de aire acondicionado | |
| 11 | 25A | (DEICER) Sin circuito | |
| 12 | 30A | (FR CTRL-AM) FR TAIL", "FR FOG" y "WASHER" | |
| 13 | 10A | (IG2) Sistema de arranque | |
| 14 | 10A | (EFI NO.2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, Sistema evaporativo | |
| 15 | 15A | (H-LP R LWR) Faro derecho (luz baja) | |
| 16 | 15A | (H-LP L LWR) Faro izquierdo (luz baja) | |
| 17 | 25A | (F/PMP) Bomba de combustible | |
| 18 | 25A | (EFI) GS300 Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto | |
| 19 | 20A | (INJ) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto | |
| 20 | 15A | (H-LP UPR) Faros (luz alta) | |
| 21 | 10A | (HORN) Bocina | |
| 22 | 20A | (WASHER) Limpiaparabrisas y lavador | |
| 23 | 10A | (FR TAIL) Luces de estacionamiento, Luces de posición laterales | |
| 24 | 15A | (FR FOG) Luces antiniebla delanteras |
Maletero
| N° | A | Descripción | |
|---|---|---|---|
| 90 | 7.5A | (RR S/SHADE) Parasol eléctrico trasero | |
| 91 | 30A | (PSB) Sistema de precolisión | |
| 92 | 10A | (RR-IG2) Sin circuito | |
| 93 | 10A | (RR-IG1) Sistema de precolisión, Parasol eléctrico trasero, Pretensores del cinturón de seguridad | |
| 94 | 10A | (RR-B) Luz del compartimento de equipaje, Filtro de ruido | |
| 95 | 7.5A | (RR FOG) Luces antiniebla traseras | |
| 96 | 10A | (STOP LP L) Luces de freno, Luces de reversa | |
| 97 | 10A | (STOP LP R) Luces de freno de montaje alto | |
| 98 | 10A | (RR TAIL) Luces de la matrícula, Luces traseras, Luces de posición laterales traseras |
