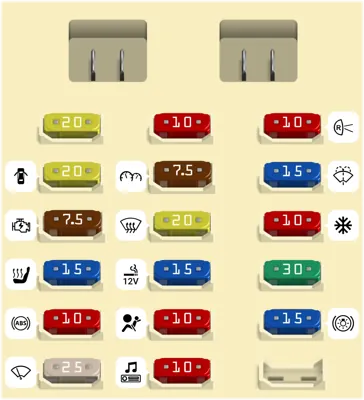

Panel de fusibles interior: Lado del conductor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 20A | (D FR P/W) Sistema de elevalunas eléctrico | |
| 2 | 10A | (TAIL) Luces traseras, Luces de posición laterales, Luces de matrícula, Luces de estacionamiento | |
| 3 | 10A | (GAUGE) Luces de reversa, Elevalunas eléctrico, Indicadores y medidores, Indicadores y zumbadores de recordatorio de servicio, Luces intermitentes de emergencia, Desempañador del parabrisas, Desempañador del espejo retrovisor exterior | |
| 4 | 20A | (DOOR) Sistema de cierre de puertas | |
| 5 | 7.5A | (PANEL) Luces del tablero de instrumentos, Calefactor del asiento, Encendedor de cigarrillos, Sistema de transmisión automática, Sistema de control de tracción, Luz antiniebla trasera, Luz del cenicero | |
| 6 | 15A | (WASHER) Lavaparabrisas, Limpiador de faros | |
| 7 | 7.5A | (STARTER) Sistema de arranque | |
| 8 | 20A | (FR DEF) Sin circuito | |
| 9 | 10A | (A/C) Sistema de aire acondicionado | |
| 10 | 15A | (SEAT HTR) Calefactor del asiento | |
| 11 | 15A | (CIG) Encendedor de cigarrillos, Toma de corriente | |
| 12 | 30A | (S/ROOF) Techo corredizo | |
| 13 | 10A | (ECU-IG) Ventilador del radiador, Sistema de frenos antibloqueo, Techo corredizo, Sistema de bloqueo de cambios, Sistema de aire acondicionado, Sistema de cierre de puertas, Control de nivel del haz de faros, Sistema disuasorio de robo | |
| 14 | 10A | (SRS-ACC) Sistema SRS | |
| 15 | 15A | (STOP) Luces de freno, Sistema de bloqueo de cambios, Sistema de frenos antibloqueo | |
| 16 | 25A | (WIPER) Limpiaparabrisas | |
| 17 | 10A | (RADIO NO.2) Audio, Aire acondicionado, Espejo retrovisor exterior, Sistema de bloqueo de cambios |
Panel de fusibles interior: Lado del pasajero
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | (D P/SEAT) Sistema de asiento eléctrico | |
| 2 | 7.5A | (DOME) Luces interiores, Luz del maletero, Luces de vanidad, Luz del interruptor de encendido, Luz de mapa, Luces de cortesía de la puerta | |
| 4 | 15A | (FR FOG) Luces antiniebla | |
| 6 | 20A | (P FR P/W) Sistema de elevalunas eléctrico | |
| 7 | 7.5A | (TV) Televisión | |
| 8 | 7.5A | (ECU-B2) Sistema disuasorio de robo, Sistema de bloqueo de puertas | |
| 9 | 20A | (D RR P/W) Sistema de elevalunas eléctrico | |
| 10 | 15A | (MIR HTR) Espejo retrovisor exterior | |
| 11 | 10A | (MPX-B) Sistema de elevalunas eléctrico, aire acondicionado, Indicadores y medidores, Sistema disuasorio de robo | |
| 12 | 20A | (P RR P/W) Sistema de elevalunas eléctrico | |
| 13 | 7.5A | (SRS-B) Sistema SRS, Sistema de bloqueo de puertas | |
| 14 | 30A | (P P/SEAT) Sistema de asiento eléctrico | |
| 16 | 7.5A | (OBD) Sistema de diagnóstico a bordo | |
| 17 | 7.5A | (IGN) Sistema SRS, Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, Sistema de control de crucero |
Panel de fusibles del motor
| N° | A | Descripción | |
|---|---|---|---|
| 2 | 20A | (ECU-B1) Sistema antirrobo, Sistema de bloqueo de puertas, Luz interior, Luz del maletero, Luz de cortesía del espejo, Luz del interruptor de encendido, Luz de mapa, Luces de cortesía de las puertas, Sistema de elevalunas eléctricos, aire acondicionado, Indicadores y medidores | |
| 4 | 7.5A | (ALT-S) Sistema de carga | |
| 5 | 15A | (ETCS) Sistema de control electrónico del acelerador | |
| 6 | 20A | (AM2) Sistema de arranque, Sistema SRS, Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, Sistema de control de crucero | |
| 7 | 10A | (HORN) Bocina | |
| 9 | 7.5A | (TEL) Teléfono | |
| 10 | 20A | (RADIO NO.1) Audio | |
| 11 | 15A | (TURNHAZ) Luces direccionales | |
| 14 | 25A | (EFI) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, Sistema de control de emisiones, Sistema inmovilizador del motor | |
| 15 | 30A | (DRL No.2) Sistema de luces de circulación diurna | |
| 16 | 7.5A | (DRL No.1) Sistema de luces de circulación diurna | |
| 17 | 15A | (H-LPL LWR) Faro izquierdo (luz baja), Luces antiniebla | |
| 18 | 15A | (H-LP R LWR) Faro derecho (luz baja) | |
| 25 | (SPARE) Fusible de repuesto | ||
| 27 | (SPARE) Fusible de repuesto | ||
| 28 | (SPARE) Fusible de repuesto | ||
| 29 | 10A | (H-LPL UPR) Faro izquierdo (luz alta) | |
| 30 | 10A | (H-LP R UPR) Faro derecho (luz alta), Indicadores y zumbadores de recordatorio de servicio |
