Compartimento del motor (tipo A)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé GLW RLY1 | ||
| - | Relé GLW RLY1 | ||
| - | Relé HEAD LP | ||
| - | Relé GLW RLY2 | ||
| - | Relé DEFOG | ||
| - | FILTRO DE RUIDO | ||
| 1 | 25A | (PWR HTR) | |
| 2 | 15A | (TURN-HAZ) Luces intermitentes de emergencia, señales de giro | |
| 3 | 20A | (IG2 MAIN) IG2, IGN, GAUGE | |
| 4 | 30A | (RAD NO.2) Audio | |
| 5 | 20A | (D/C CUT) DOME, MPX-B | |
| 6 | 30A | (RAD NO.1) Audio | |
| 7 | 10A | (MPX-B) Faros, luces antiniebla delanteras, luces de estacionamiento, luces de matrícula, limpiaparabrisas, bocina, sistema de cierre centralizado de puertas, elevalunas eléctricos, asientos eléctricos, columna de dirección eléctrica inclinable y telescópica, medidor, sistema de acceso inteligente con botón de arranque, espejos retrovisores exteriores, sistema de aire acondicionado, sistema de seguridad | |
| 8 | 10A | (DOME) Luces interiores, medidor | |
| 10 | (E/G-B) FR CTRL-B, ETCS, ALT-S, sistema de bloqueo de la dirección, sistema de escape | ||
| 11 | (DIESEL GLW) | ||
| 12 | (ABS1) VSC, VDIM | ||
| 13 | (RH J/B-B) Sistema de cierre centralizado de puertas, sistema de acceso inteligente con botón de arranque | ||
| 14 | (MAIN) Luces bajas de los faros | ||
| 15 | (STARTER) Sistema de acceso inteligente con botón de arranque | ||
| 16 | (LH J/B-B) Sistema de cierre centralizado de puertas, SEGURIDAD | ||
| 17 | (P/I-B) Sistema de inyección de combustible multipuerto/ sistema de inyección de combustible multipuerto secuencial | ||
| 18 | (EPS) Dirección asistida | ||
| 19 | (ALT) LH J/B-AM, E/G-AM, GLW PLG2, HEATER, FAN1, FAN2, DEFOG, ABS2, RH J/B-AM, GLW PLG1, LH J/B-B, RH J/B-B | ||
| 20 | (GLW PLG1) Calefactor PTC | ||
| 21 | (RH J/B-AM) OBD, STOP SW, TI&TE, FR P/SEAT RH,RAD NO.3, ECU-IG RH, RH-IG, FR S/HTR RH, ACC, CIG, TOMA DE CORRIENTE | ||
| 22 | (ABS2) VSC | ||
| 23 | (DEFOG) Desempañador de la ventana trasera | ||
| 24 | (FAN2) Ventiladores de refrigeración eléctricos | ||
| 25 | (FAN1) Ventiladores de refrigeración eléctricos | ||
| 26 | (HEATER) Sistema de aire acondicionado | ||
| 27 | (GLW PLG2) Calefactor PTC | ||
| 28 | (E/G-AM) Limpiadores de faros, luces antiniebla delanteras, luces de estacionamiento, sistema de aire acondicionado | ||
| 29 | (LH J/B-AM) S/ROOF, FR P/SEAT LH, TV NO.1, AIRE ACONDICIONADO, FUEL/OPEN, PSB, FR WIP, H-LP LVL, LH-IG, ECU-IG LH, PANEL, TAIL, MIR HTR, FR S/HTR LH | ||
| 36 | 25A | (ABS NO.3) VDIM |
Compartimento del motor (tipo B)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | (A/C COMP Relay) Compresor de aire acondicionado | ||
| - | (FAN NO.1 Relay) Electroventilador de enfriamiento | ||
| - | (A/F Relay) Sensor de relación aire-combustible | ||
| - | (F/PMP Relay) Bomba de combustible | ||
| - | BRK-LP Relay | ||
| - | (FAN NO.2 Relay) Electroventilador de enfriamiento | ||
| - | (IG 2 Relay) Protege varios circuitos | ||
| - | (ST CUT Relay) Sistema de arranque | ||
| - | (FAN NO.3 Relay) Electroventilador de enfriamiento | ||
| 4 | 25A | (FR CTRL-B) Headlight high beam, horn | |
| 5 | 15A | (A/F) Exhaust system | |
| 6 | 10A | (ETCS) Multiport fuel injection system/ sequential multiport fuel injection system | |
| 7 | 7.5A | (ALT-S) Charging system | |
| 8 | 25A | (STR LOCK) Steering lock | |
| 9 | 30A | (H-LP CLN) Headlight cleaner | |
| 10 | 7.5A | (A/C COMP) Air conditioning system | |
| 11 | 25A | ((DEICER) ) Descongelador o desempañador | |
| 12 | 30A | (FR CTRL-AM) Front fog lights, parking lights, windshield washer | |
| 13 | 10A | (IG2) Ignition system | |
| 14 | 10A | (EFINO.2) Fuel system, exhaust system | |
| 15 | 15A | (H-LP R LWR) Headlight low beam (right) | |
| 16 | 15A | (H-LP LLWR) Headlight low beam (left) | |
| 17 | 25A | (F/PMP) Fuel system | |
| 18 | 25A | (EFI) Multiport fuel injection system/ sequential multiport fuel injection system | |
| 19 | 20A | (INJ) Multiport fuel injection system/ sequential multiport fuel injection system | |
| 20 | 15A | (H-LP UPR) Headlight high beams | |
| 21 | 10A | (HORN) Horns | |
| 22 | 20A | (WASHER) Windshield washer | |
| 23 | 10A | (FR TAIL) Parking lights | |
| 24 | 15A | (FR FOG) Front fog lights |

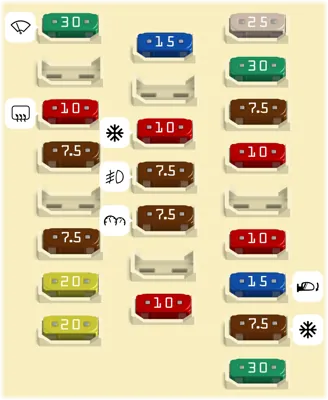

Panel de instrumentos del lado del conductor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | (FR P/SEAT LH) Asiento eléctrico | |
| 2 | 7.5A | (A/C) Sistema de aire acondicionado | |
| 3 | 15A | (MIR HTR) Desempañadores de espejos retrovisores exteriores | |
| 4 | 10A | (TV NO.1) Pantalla | |
| 5 | 10A | (FUEL OPEN) Abridor de la tapa del depósito de combustible | |
| 6 | 7.5A | (TV NO.2) | |
| 7 | 30A | (PSB) Cinturón de seguridad precolisión | |
| 8 | 25A | (S/ROOF) Techo corredizo eléctrico | |
| 9 | 10A | (TAIL) Luces traseras, luces de matrícula, luces de estacionamiento | |
| 10 | 7.5A | (PANEL) Iluminación de interruptores, sistema de aire acondicionado, pantalla | |
| 11 | 7.5A | (RR FOG) | |
| 12 | 10A | (ECU-IG LH) Control de crucero, sistema de aire acondicionado, dirección asistida, sensor de lluvia, espejo retrovisor interior antideslumbrante, sistema de bloqueo de cambio, techo corredizo, sistema de advertencia de presión de inflado de neumáticos | |
| 13 | 15A | (FR S/HTR LH) Calefactores y ventiladores de asiento | |
| 14 | 20A | (RR DOOR LH) Ventanas eléctricas | |
| 15 | 20A | (FR DOOR LH) Ventanas eléctricas | |
| 16 | 7.5A | (SECURITY) Sistema de acceso inteligente con arranque por botón | |
| 17 | 7.5A | (H-LP LVL) AFS | |
| 18 | 10A | (LH-IG) Sistema de carga, limpiador de faros, desempañador de ventana trasera, ventiladores de refrigeración eléctricos, luces de emergencia, luces direccionales, luces de reversa, luces de freno, calefactores de espejos, parasol, cinturones de seguridad, sensor de asistencia de estacionamiento Lexus, control de crucero, sistema de aire acondicionado, calentador PTC | |
| 19 | 30A | (FR WIP) Limpiaparabrisas |

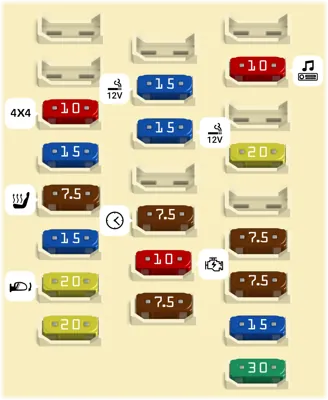

Panel de instrumentos del lado del pasajero
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | (ASIENTO DELANTERO DERECHO DEL PASAJERO) Asiento eléctrico | |
| 2 | 15A | (DOOR DL) | |
| 3 | 7.5A | (OBD) Sistema de diagnóstico a bordo | |
| 4 | 7.5A | (INTERRUPTOR DE FRENO) Luces de freno | |
| 5 | 20A | (TI & TE) Columna de dirección eléctrica inclinable y telescópica | |
| 7 | 10A | (RAD NO.3) Audio | |
| 9 | 7.5A | (MEDIDOR) Medidor | |
| 10 | 7.5A | (ACC) Sistema Lexus link, reloj, sistema de aire acondicionado, audio, pantalla, espejos retrovisores exteriores, sistema de acceso inteligente con arranque por botón | |
| 12 | 15A | (CIG) Encendedor de cigarrillos | |
| 14 | 20A | (PUERTA TRASERA DERECHA) Ventanas eléctricas | |
| 15 | 20A | (PUERTA DELANTERA DERECHA) Ventanas eléctricas, espejos retrovisores exteriores | |
| 16 | 15A | (AM2) Sistema de acceso inteligente con arranque por botón | |
| 17 | 15A | (CALEFACTOR DE ASIENTO DELANTERO DERECHO) Calefactores y ventiladores de asiento | |
| 18 | 10A | (ECU-IG RH) Asientos eléctricos, sistema de acceso inteligente con arranque por botón, sistema AWD, espejos retrovisores exteriores, VDIM, VSC, sistema de aire acondicionado, cinturón de seguridad pre-colisión, dirección eléctrica inclinable y telescópica, ventanas eléctricas, sistema de navegación | |
| 21 | 10A | (IGN) Sistema de airbag SRS, control de crucero, sistema de bloqueo de dirección, sistema de combustible | |
| 22 | 15A | (TOMA DE CORRIENTE) Toma de corriente | |
| 23 | 7.5A | (RH-IG) Cinturones de seguridad, sensor de asistencia de estacionamiento Lexus, transmisión automática, calefactor y ventilador del asiento |
