Compartimiento del motor (caja de fusibles tipo A)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 25A | (PWR HTR) | |
| 2 | 15A | (TURN-HAZ) Luces de emergencia, luces direccionales | |
| 3 | 20A | (IG2 MAIN) IG2, IGN, MEDIDOR | |
| 4 | 30A | (RAD NO.2) Audio | |
| 5 | 20A | (D/C CUT) LUCES INTERIORES (DOME), MPX-B | |
| 6 | 30A | (RAD NO.1) | |
| 7 | 10A | (MPX-B) Faros, luces antiniebla delanteras, luces de estacionamiento, luces de la matrícula, limpiaparabrisas, bocina, sistema de bloqueo eléctrico de puertas, elevalunas eléctricos, asientos eléctricos, columna de dirección eléctrica inclinable y telescópica, medidor, sistema de acceso inteligente con arranque por botón, espejos retrovisores exteriores, sistema de aire acondicionado, sistema de comunicación multiplex | |
| 8 | 10A | (DOME) Luces interiores, medidor, luces exteriores de pie | |
| 9 | 10A | (CDS) Ventiladores de refrigeración eléctricos | |
| 10 | (E/C-B) FR CTRL-B, ETCS, ALT-S, A/F, BLOQUEO DE DIRECCIÓN (STR LOCK) | ||
| 11 | (DIESEL GLW) | ||
| 12 | (ABS1) VDIM | ||
| 13 | (RH J/B-B) PUERTA DELANTERA DERECHA (FR DOOR RH), PUERTA TRASERA DERECHA (RR DOOR RH), AM2 | ||
| 14 | (MAIN) H-LP R LWR, H-LPL LWR | ||
| 15 | (STARTER) Sistema de acceso inteligente con arranque por botón | ||
| 16 | (LH J/B-B) PUERTA DELANTERA IZQUIERDA (FR DOOR LH), PUERTA TRASERA IZQUIERDA (RR DOOR LH), SEGURIDAD | ||
| 17 | (P/I-B) EFI, BOMBA DE COMBUSTIBLE (F/PMP), INYECTORES (INJ) | ||
| 18 | (EPS) Dirección asistida | ||
| 19 | (ALT) LH J/B-AM, E/G-AM, GLW PLG2, CALEFACTOR, VENTILADOR 1, VENTILADOR 2, DESEMPAÑADOR, ABS2, RH J/B-AM, GLW PLG1, LH J/B-B, RH J/B-B | ||
| 20 | (GLW PLG1) Calefactor PTC | ||
| 21 | (RH J/B-AM) OBD, INTERRUPTOR DE PARADA (STOP SW), TI&TE, ASIENTO ELÉCTRICO DELANTERO DERECHO (FR P/SEAT RH), RAD NO.3, ECU-IG RH, RH-IG, CALEFACTOR DE ASIENTO DELANTERO DERECHO (FR S/HTR RH), ACC, CIG, TOMA DE CORRIENTE | ||
| 22 | (ABS2) VDIM | ||
| 23 | (DEFOG) Desempañador de la ventana trasera | ||
| 24 | (FAN2) Ventiladores de refrigeración eléctricos | ||
| 25 | (FAN1) Sistema de aire acondicionado | ||
| 26 | (HEATER) Sistema de aire acondicionado | ||
| 27 | (GLW PLG2) Calefactor PTC | ||
| 28 | (E/G-AM) LIMPIADOR DE FAROS (H-LP CLN), FR CTRL AM, DESCONGELADOR DEL COMPRESOR DE AIRE ACONDICIONADO (A/C COMP DEICER) | ||
| 29 | (LH J/B-AM) TECHO SOLAR (S/ROOF), ASIENTO ELÉCTRICO DELANTERO IZQUIERDO (FR P/SEAT LH), TV NO.1, AIRE ACONDICIONADO, APERTURA DE COMBUSTIBLE (FUEL OPEN), PSB, LIMPIAPARABRISAS DELANTERO (FR WIP), NIVELACIÓN DE FAROS (H-LP LVL), LH-IG, ECU-IG LH, PANEL, LUZ TRASERA (TAIL), TV NO.2, ESPEJO CALEFACCIONADO (MIR HTR), CALEFACTOR DE ASIENTO DELANTERO IZQUIERDO (FR S/HTR LH) |
Compartimento del motor (caja de fusibles tipo B)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 30A | (SPARE) Fusible de repuesto | |
| 2 | 25A | (SPARE) Fusible de repuesto | |
| 3 | 10A | (SPARE) Fusible de repuesto | |
| 4 | 25A | (FR CTRL-B) H-LP UPR (luces altas), BOCINA | |
| 5 | 15A | (A/F) Sistema de inyección de combustible multipuerto/ sistema de inyección de combustible multipuerto secuencial | |
| 6 | 10A | (ETCS) Sistema de inyección de combustible multipuerto/ sistema de inyección de combustible multipuerto secuencial | |
| 7 | 7.5A | (ALT-S) Sistema de carga | |
| 8 | 25A | (STR LOCK) Bloqueo de la dirección | |
| 9 | 30A | (H-LP CLN) Limpiador de faros | |
| 10 | 7.5A | (A/C COMP) Sistema de aire acondicionado | |
| 11 | 25A | (DEICER) Descongelador del limpiaparabrisas | |
| 12 | 30A | (FR CTRL-AM) LUCES TRASERAS DELANTERAS, LUCES ANTINIEBLA DELANTERAS, LAVADOR | |
| 13 | 10A | (IG2) Sistema de encendido | |
| 14 | 10A | (EFI NO.2) Sistema de inyección de combustible multipuerto/ sistema de inyección de combustible multipuerto secuencial | |
| 15 | 15A | (H-LP R LWR) Luz baja del faro (derecha) | |
| 16 | 15A | (H-LP L LWR) Luz baja del faro (izquierda) | |
| 17 | 25A | (F/PMP) Sistema de combustible | |
| 18 | 25A | (EFI) Sistema de inyección de combustible multipuerto/ sistema de inyección de combustible multipuerto secuencial, EFI NO.2 | |
| 19 | 20A | (INJ) Sistema de inyección de combustible multipuerto/ sistema de inyección de combustible multipuerto secuencial | |
| 20 | 15A | (H-LP UPR) Luces altas del faro | |
| 21 | 10A | (HORN) Bocinas | |
| 22 | 20A | (WASHER) Lavaparabrisas | |
| 23 | 10A | (FR TAIL) Luces de estacionamiento | |
| 24 | 15A | (FR FOG) Luces antiniebla delanteras | |
| 25 | 10A | (TEL) Lexus Enform |

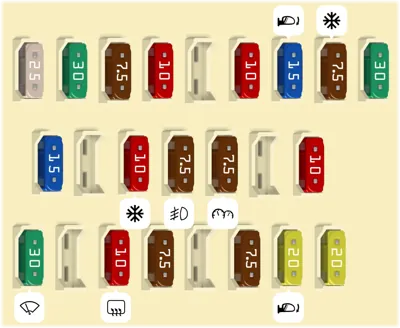

Panel de instrumentos del lado del conductor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | (FR P/SEAT LH) Asiento eléctrico | |
| 2 | 7.5A | (A/C) Sistema de aire acondicionado | |
| 3 | 15A | (MIR HTR) Desempañadores de espejos retrovisores exteriores | |
| 4 | 10A | (TV NO.1) Pantalla | |
| 5 | 10A | (FUEL OPEN) Apertura de la tapa del depósito de combustible | |
| 6 | 7.5A | (TV NO.2) | |
| 7 | 30A | (PSB) | |
| 8 | 25A | (S/ROOF) Techo corredizo | |
| 9 | 10A | (TAIL) Luces traseras, luces de matrícula, luces de estacionamiento | |
| 10 | 7.5A | (PANEL) Iluminación de interruptores, sistema de aire acondicionado, pantalla, audio | |
| 11 | 7.5A | (RR FOG) | |
| 12 | 10A | (ECU-IG LH) Control de crucero, sistema de aire acondicionado, dirección asistida, sensor de lluvia, espejo retrovisor interior antideslumbrante, sistema de bloqueo de cambios, techo corredizo, sistema de advertencia de presión de inflado de neumáticos, VSC | |
| 13 | 15A | (FR S/HTR LH) Calefactores y ventiladores de asiento | |
| 14 | 20A | (RR DOOR LH) Ventanas eléctricas | |
| 15 | 20A | (FR DOOR I H) Ventanas eléctricas, espejo retrovisor exterior | |
| 16 | 7.5A | (SECURITY) Sistema de acceso inteligente con arranque por botón | |
| 17 | 7.5A | (H-LP LVL) Sistema automático de nivelación de faros | |
| 18 | 10A | (LH-IG) Sistema de carga, limpiador de faros, desempañador de la ventana trasera, ventiladores de refrigeración eléctricos, luces de emergencia, luces direccionales, luces de reversa, luces de freno, calefactores de espejos, parasol trasero, cinturones de seguridad, asistencia de estacionamiento intuitiva, control de crucero, sistema de aire acondicionado, calefactor PTC, transmisión manual, descongelador del limpiaparabrisas | |
| 19 | 30A | (FR WIP) Limpiaparabrisas |

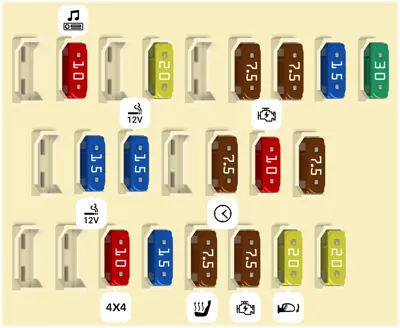

Panel de instrumentos del lado del pasajero
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | (ASIENTO DELANTERO DERECHO DEL PASAJERO) Asiento eléctrico | |
| 2 | 15A | (BLOQUEO DE PUERTA) | |
| 3 | 7.5A | (OBD) Sistema de diagnóstico a bordo | |
| 4 | 7.5A | (INTERRUPTOR DE FRENO) Luces de freno, sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, VDIM, sistema de bloqueo de cambio, luz de freno elevada | |
| 5 | 20A | (INCLINACIÓN Y TELESCOPIO) Columna de dirección eléctrica inclinable y telescópica | |
| 7 | 10A | (RADIO N.º 3) Audio | |
| 9 | 7.5A | (INDICADOR) Medidor | |
| 10 | 7.5A | (ACCESORIOS) Lexus Enform, reloj, sistema de aire acondicionado, audio, sistema de navegación, espejos retrovisores exteriores, monitor de asistencia de estacionamiento Lexus, luz de la guantera, luz de la caja de la consola, sistema de comunicación multiplex, pantalla, sistema de acceso inteligente con arranque por botón | |
| 12 | 15A | (CIG) Encendedor de cigarrillos | |
| 14 | 20A | (PUERTA TRASERA DERECHA) Ventanas eléctricas | |
| 15 | 20A | (PUERTA DELANTERA DERECHA) Ventanas eléctricas, espejos retrovisores exteriores, sistema de comunicación multiplex | |
| 16 | 7.5A | (AM2) Sistema de arranque | |
| 17 | 15A | (CALEFACTOR DE ASIENTO DELANTERO DERECHO) Calefactores y ventiladores de asiento | |
| 18 | 10A | (ECU-ENCENDIDO DERECHO) Asientos eléctricos, sistema de acceso inteligente con arranque por botón, sistema AWD, espejos retrovisores exteriores, VDIM, sistema de aire acondicionado, dirección eléctrica inclinable y telescópica, ventanas eléctricas, sistema de navegación, sistema de comunicación multiplex | |
| 21 | 10A | (ENCENDIDO) Sistema de airbag SRS, sistema de bloqueo de dirección, sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, luces de freno, Lexus Enform | |
| 22 | 15A | (TOMA DE CORRIENTE) Toma de corriente | |
| 23 | 7.5A | (ENCENDIDO DERECHO) Cinturones de seguridad, asistencia de estacionamiento intuitiva, transmisión automática, calefactor y ventilador del asiento, descongelador del limpiaparabrisas |
