Compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | MG CLT | ||
| - | MIR HTR | ||
| - | EFI O ECD | ||
| - | ACC | ||
| - | BOCINA | ||
| - | AHC | ||
| - | DIMMER | ||
| - | IG1 NO. 3 | ||
| - | FARO | ||
| - | ARRANQUE | ||
| - | IG1 NO. 2 | ||
| - | ABS MTR 1 | ||
| - | ABS MTR 2 | ||
| 5 | 20A | (AM1 NO.2) Sistema de arranque, Luces direccionales, Luces de emergencia, Todos los componentes en los fusibles "CIGAR", "ECU-IG", "MIRR" y "SRS" | |
| 6 | 20A | (A.C) Sistema de aire acondicionado | |
| 7 | 15A | (SEAT HTR) Calefactores de asientos | |
| 8 | 15A | (MIR HTR) Desempañador del espejo retrovisor exterior | |
| 9 | 20A | (HEAD CLNER) Limpiador de faros | |
| 10 | 20A | (CDS FAN) Ventilador de refrigeración eléctrico | |
| 11 | 20A | (EFI) Sistema de inyección de combustible multipuerto/Inyección de combustible multipuerto secuencial, Sistema de control de emisiones, Bomba de combustible | |
| 12 | 10A | (HORN) Bocinas | |
| 13 | 15A | (THROTTLE) Sistema de control electrónico del acelerador | |
| 14 | 20A | (RADIO) Sistema de audio | |
| 15 | 15A | (HAZ-TRN) Luces de emergencia, Luces direccionales | |
| 16 | 30A | (AM2) Sistema de arranque, Sistema de inyección de combustible multipuerto/Inyección de combustible multipuerto secuencial, Todos los componentes en el fusible "IGN" | |
| 17 | 20A | (ECU-B1) Sistema de control de bloqueo de puertas eléctrico. Ventana eléctrica, Limpiaparabrisas trasero, Sistema de entrada iluminada | |
| 18 | 20A | (HEAD (LH-UPR)) Faro izquierdo (luz alta) | |
| 19 | 20A | (HEAD (RH-UPR)) Faro derecho (luz alta), Sistema de luces de circulación diurna | |
| 20 | 10A | (HEAD (LH-LWR)) Faro izquierdo (luz baja), Luz antiniebla | |
| 21 | 10A | (HEAD (RH-LWR)) Faro derecho (luz baja) | |
| 22 | 50A | (ABS NO.1) Sistema de frenos antibloqueo | |
| 23 | 50A | (AHC) Suspensión de control de altura activa (AHC) | |
| 24 | 50A | (ACC) Todos los componentes en los fusibles "MIRR", "CIGAR" y "SRS" | |
| 25 | 80A | (AM1 NO.1) Sistema de carga, Desempañador del espejo retrovisor exterior, Todos los componentes en los fusibles "AM1 NO.2", "GAUGE", "WIPER", "AHC-IG", "DIFF", "A.C", "POWER HTR", "FUEL HTR" y "SEAT HTR" | |
| 26 | 60A | (HTR) Sistema de aire acondicionado | |
| 27 | 80A | (GLOW) Sin circuito | |
| 28 | 40A | (ABS NO.2) Sistema de frenos antibloqueo | |
| 29 | 30A | (STARTER) Sistema de arranque |
Compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 7.5A | (ALT-S) Sistema de carga | |
| 2 | 100A | (MAIN) Todos los componentes en los fusibles "AM2", "STARTER", "EFI or ECD", "HORN", "HAZ-TRN", "ABS NO.2", "HEAD (LH-UPR)", "HEAD (RH-UPR)", "HEAD (LH-LWR)". "HEAD (RH-LWR)" "GLOW", "THROTTLE" y "RADIO" | |
| 3 | 140A | (ALT) Todos los componentes en los fusibles "J/B NO.2", "MIR-HTR", "SEAT HTR". "FUEL HTR", "A.C". "AM1 NO.1", "AM1 NO.2". "ACC", "CDS FAN". "HTR". "AHC", "ABS NO.1" y "HEAD CLNER" | |
| 4 | 100A | (J/B NO.2) Todos los componentes en los fusibles "ECU-B", FR FOG", "TAIL", "STOP", "DOME", "POWER", "RR A.C", "DEFOG", "OBD", "AHC-B" y RR HTR" |

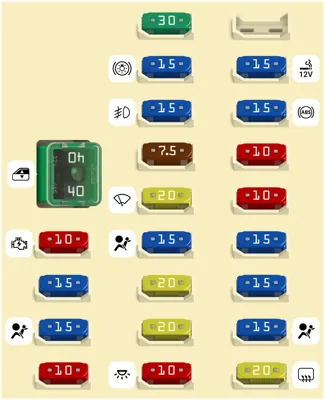

Panel lateral del lado del conductor
| N° | A | Descripción | |
|---|---|---|---|
| 30 | 40A | (POWER) Ventana eléctrica, Techo corredizo electrónico, Sistema de asiento eléctrico, Sistema de control de bloqueo de puertas eléctrico | |
| 31 | 10A | (IGN) SRS, Pretensores del cinturón de seguridad, Sistema de inyección de combustible multipuerto/Sistema de inyección de combustible secuencial multipuerto, Sistema de frenos antibloqueo, Luz de advertencia de descarga, Sistema inmovilizador del motor, Dispositivo de cancelación del sistema de control de crucero | |
| 32 | 15A | (CIGAR) Encendedor de cigarrillos | |
| 33 | 15A | (SRS) SRS, Pretensores del cinturón de seguridad | |
| 34 | 10A | (MIRR) Espejos retrovisores eléctricos | |
| 35 | 30A | (RR A.C) Sistema de aire acondicionado trasero | |
| 36 | 15A | (STOP) Luces de freno, Luz de freno de montaje alto | |
| 37 | 15A | (FR FOG) Luces antiniebla | |
| 38 | 7.5A | (I/UP) Sistema de aumento de ralentí del motor | |
| 39 | 20A | (WIPER) Limpiaparabrisas y lavaparabrisas, Limpiaparabrisas y lavaparabrisas trasero | |
| 40 | 15A | (GAUGE) Indicadores y medidores, Indicadores de recordatorio de servicio y zumbadores de advertencia (excepto luces de advertencia de descarga, puerta abierta y SRS), Luces de reversa | |
| 41 | 20A | (DIFF) Sistema de bloqueo del diferencial trasero | |
| 42 | 20A | (AHC-IG) Suspensión de control de altura activa (AHC) | |
| 43 | 10A | (DOME) Luces del interruptor de encendido, Abridor de puerta de garaje, Luces de cortesía de la puerta, Luces interiores, Luces personales | |
| 44 | 15A | (PWR OUTLET) Tomas de corriente | |
| 45 | 15A | (ECU-IG) Sistema de asiento eléctrico, Sistema de bloqueo de cambio de la transmisión automática, Sistema de frenos antibloqueo | |
| 46 | 10A | (RR HTR) Aire acondicionado trasero | |
| 47 | 10A | (OBD) Sistema de diagnóstico a bordo | |
| 48 | 15A | (AHC-B) Suspensión de control de altura activa (AHC) | |
| 49 | 15A | (TAIL) Sistema de luces de circulación diurna, Luces traseras, Luces de matrícula, Luces de estacionamiento, Luces del tablero de instrumentos | |
| 50 | 15A | (ECU-B) Sistema de luces de circulación diurna, SRS, Dirección inclinable y telescópica | |
| 51 | 20A | (DEFOG) Desempañador de la ventana trasera |
