Lexus RX / Fusibles 2001

Compartimiento del motor 1

Compartimiento del motor 1
N°ADescripción
1 7.5A (DRL) Sistema de luces de circulación diurna

Compartimiento del motor 2

Compartimiento del motor 2
N°ADescripción
1 60A (ABS) Sistema de frenos antibloqueo
2 140A (ALT) Sistema de carga
4 40A (RDI) Sistema de ventilador de refrigeración
5 40A (CDS) Sistema de ventilador de refrigeración
6 30A (RR DEF) Desempañador de la ventana trasera y del espejo retrovisor exterior
7 50A (HEATER) Soplador
8 20A (TOWING) Luces del remolque
9 15A (H-LP R LWR) Faro derecho (Luz baja)
10 15A (H-LP L LWR) Faro izquierdo (Luz baja)
11 15A (HAZARD) Luces intermitentes de emergencia, Luces direccionales
12 50A (MAIN) Sistema de arranque
13 20A (AM2) Sistema de arranque
14 15A (TEL) Teléfono
16 20A (FL DOOR) Sistema de bloqueo eléctrico de puertas
17 7.5A (SPARE) Fusible de repuesto
18 15A (SPARE) Fusible de repuesto
19 25A (SPARE) Fusible de repuesto
20 7.5A (ALT-S) Sistema de carga
21 10A (HORN) Sistema antirrobo, Bocina
22 20A (EFI) Sistema de inyección de combustible multipuerto/Sistema de inyección de combustible multipuerto secuencial
23 10A (DOME) Luz interior, Luces de tocador, Luces de piso, Luz personal trasera, Indicadores y medidores, Pantalla múltiple
24 7.5A (ECU-B) Computadora multiplex
25 25A (RAD NO.1) Sistema de audio
26 7.5A (ABS 3) Sistema de frenos antibloqueo
29 15A (H-LP R UPR) Faro derecho (Luz alta)
30 15A (H-LP L UPR) Faro izquierdo (Luz alta)
31 25A (A/F HTR) Sensor de relación aire-combustible

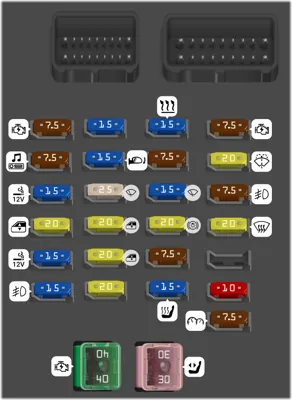

Panel de instrumentos del lado del conductor

Panel de instrumentos del lado del conductor
N°ADescripción
20 7.5A (IGN) Sistema SRS, Inyección de combustible multipuerto/Sistema de inyección de combustible secuencial multipuerto
21 7.5A (RADIO NO.2) Sistema de audio, Computadora multiplex
22 15A (CIG) Encendedor de cigarrillos, Espejos retrovisores exteriores, Sistema de bloqueo de puertas eléctrico
23 20A (D RR DOOR) Bloqueo de puerta trasera, Ventana eléctrica trasera
24 15A (PWR OUTLET) Tomas de corriente
25 15A (FR FOG) Luces antiniebla
26 15A (SRS-IG) Sistema SRS
27 15A (ECU-IG) Teléfono, Espejo retrovisor interior, Sistema de frenos antibloqueo, Sistema de control de tracción, Pantalla múltiple
28 25A (WIPER) Limpiaparabrisas
29 20A (P RR DOOR) Bloqueo de puerta trasera, Ventana eléctrica trasera
30 20A (P FR DOOR) Bloqueo de puerta delantera, Ventana eléctrica delantera
31 20A (S/ROOF) Techo corredizo
32 15A (HEATER) Sistema de aire acondicionado
33 7.5A (GAUGE) Computadora multiplex, Indicadores de recordatorio de servicio
34 15A (RR WIP) Limpiaparabrisas trasero
35 20A (STOP) Luces de freno, Luz de freno de montaje alto, Sistema de frenos antibloqueo, Sistema de control de tracción
36 7.5A (OBD) Sistema de diagnóstico a bordo
37 15A (SEAT HTR) Sistema de asiento calefaccionado
38 7.5A (STARTER) Sistema de arranque
39 20A (WASHER) Lavador
40 7.5A (RR FOG) Sin circuito
41 20A (FR DEF) Desempañador de la ventana trasera y de los espejos retrovisores exteriores
43 10A (TAIL) Luces traseras, Luces de posición laterales, Luces de matrícula, Luces de estacionamiento
44 7.5A (PANEL) Luces del tablero de instrumentos
52 40A (AM1) Sistema de encendido
53 30A (POWER) Asientos eléctricos
