Lincoln Mark / Fusibles 2013

Caja de distribución eléctrica

Caja de distribución eléctrica
N°ADescripción
1 Relevador del módulo de control del tren motriz [motor de 5.0 L]
2 Relevador del motor de arranque
3 Relevador del motor del ventilador
4 Relevador del desempañador de la ventana trasera
5 Relevador del ventilador eléctrico (alta velocidad)
6 Relevador de luces de estacionamiento de arrastre de remolque
7 Relevador de marcha/arranque
8 Relevador de la bomba de combustible
9 Relevador del cargador de la batería del arrastre de remolque
10 Relevador del módulo de control del tren motriz [motor de 3.5 L]
11 30A Motores de los estribos eléctricos
12 40A Ventilador eléctrico[motor de 5.0 L]
12 50A Ventilador eléctrico [motor de 3.5 L]
13 30A Alimentación del relevador del motor de arranque
14 30A Asiento eléctrico del pasajero
15 40A Ventilador eléctrico [motor de 5.0 L]
15 50A Ventilador eléctrico [motor de 3.5 L]
16 20A Faro de descarga de alta intensidad - lado del pasajero
17 30A Control de los frenos del remolque
20 20A Módulo 4x4 (cambios electrónicos)
21 30A Alimentación del relevador de carga de la batería del arrastre de remolques
22 20A Tomacorriente auxiliar (tablero de instrumentos)
23 Relevador del embrague del A/A
26 10A Módulo de control del tren motriz: alimentación de la memoria residual, bobina del relevador, solenoide de ventilación del cánister [motor de 5.0 L]
27 20A Alimentación del relevador de la bomba de combustible
29 10A Solenoide de extremos integrados de rueda 4x4
30 10A Alimentación del relevador del embrague del A/A
31 15A Alimentación del relevador de marcha/arranque
32 40A La alimentación del relevador del desempañador de la ventana trasera, la alimentación del relevador del espejo térmico
33 40A Tomacorriente de 110 voltios CA
34 40A Alimentación del relevador del módulo de control del tren motriz [motor de 5.0 L]
34 50A Alimentación del relevador del módulo de control del tren motriz [motor de 3.5 L]
36 30A Control de estabilidad de balanceo / Sistema de frenos antibloqueo
37 Relevador de las luces de freno y direccionales izquierdas del arrastre de remolque
38 Relevador de las luces de freno y direccionales derechas del arrastre de remolque
39 Relevador de las luces de reversa del arrastre de remolque
40 Relevador del ventilador eléctrico
42 5A Bobina del relevador de marcha/arranque
43 15A Alimentación del relevador de las luces de reversa del arrastre de remolque
45 10A Sensor del alternador
46 10A Interruptor de activación/desactivación del freno
47 60A Control de estabilidad de balanceo / Módulo del sistema de frenos antibloqueo
48 20A Toldo corredizo
49 30A Alimentación del relevador del limpiador
51 40A Alimentación del relevador del motor del ventilador
52 5A Marcha/arranque: Dirección electrónicamente asistida, Bobina del relevador del ventilador
53 5A Marcha/arranque: Módulo de control del tren motriz
54 5A Marcha/arranque: módulo 4x4, luces de reversa, control de estabilidad de balanceo / sistema de frenos antibloqueo, bobina del relevador de carga de la batería del arrastre de remolque, bobina del relevador del desempañador de la ventana trasera
56 15A Espejos térmicos
62 Relevador del motor del limpiador
63 25A Alimentación del relevador del ventilador eléctrico
65 20A Tomacorriente auxiliar (tablero de instrumentos)
66 20A Tomacorriente auxiliar (dentro de la consola central)
67 20A Alimentación del relevador de las luces de estacionamiento del arrastre de remolque
68 25A Módulo 4x4
69 30A Asientos delanteros térmicos/refrigerados
71 20A Asientos térmicos traseros
72 20A Tomacorriente auxiliar (trasero)
73 20A Alimentación del relevador de las luces de freno y direccionales del arrastre de remolque
74 30A Asiento eléctrico del conductor/módulo de memoria
75 15A Módulo de control del tren motriz: alimentación de voltaje 1 [motor de 5.0 L]
75 25A Módulo de control del tren motriz: alimentación de voltaje 1 [motor de 3.5 L]
76 20A Módulo de control del tren motriz: alimentación de voltaje 2 (componentes generales del tren motriz, sensor de flujo de la masa de aire/temperatura del aire de admisión) [motor de 5.0 L]
76 20A Módulo de control del tren motriz: alimentación de voltaje 2 (componentes generales del tren motriz, solenoide de ventilación del cánister) [motor de 3.5 L]
77 10A Módulo de control del tren motriz: alimentación de voltaje 3 (componentes del tren motriz relacionados con las emisiones, bobina de los relevadores del ventilador eléctrico)
78 15A Módulo de control del tren motriz: alimentación de voltaje 4 bobinas de encendido
79 5A Detector de lluvia
85 Relevador del ventilador eléctrico (baja velocidad)

Tablero de fusibles del compartimiento de pasajeros

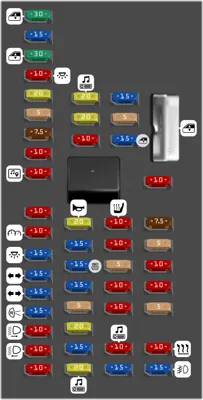

Tablero de fusibles del compartimiento de pasajeros
N°ADescripción
1 30A Ventana delantera de lado del conductor
2 15A SYNC, módulo de pantalla (8 pulg)
3 30A Ventana delantera de lado del pasajero
4 10A Luces interiores
5 20A Módulo de memoria
6 5A No se usa (disponible)
7 7.5A Interruptor del espejo eléctrico, Módulo de asiento con memoria
8 10A No se usa (disponible)
9 10A Pantalla del radio, módulo GPS, módulo del tablero de acabado electrónico
10 10A Relevador de marcha/accesorios
11 10A Grupo de instrumentos.
12 15A Iluminación interior, Luces de estribo, Iluminación de fondo, Luz del área de carga
13 15A Luces direccionales/de alto derechas
14 15A Luces direccionales/de alto izquierdas
15 15A Luces de reversa, Luz de alto superior central
16 10A Faro de luces bajas derecho
17 10A Faro de luces bajas izquierdo
18 10A Interbloqueo del freno y la palanca de cambios, iluminación del teclado numérico, reactivación del módulo de control del tren motriz, sistema pasivo antirrobo
19 20A Amplificador de audio
20 20A Seguros eléctricos de las puertas
21 10A No se usa (disponible)
22 20A Claxon
23 15A Módulo de control del volante de la dirección
24 15A Conector de enlace de datos, Módulo de control del volante de la dirección
25 15A No se usa (disponible)
26 5A Módulo de radiofrecuencia
27 20A No se usa (disponible)
28 15A Interruptor de encendido
29 20A Radio
30 15A Luces de estacionamiento delanteras
31 5A Activación/desactivación del freno tablero de instrumentos, motor
32 15A Demora de accesorios: toldo corredizo, ventanas eléctricas, seguros eléctricos, espejos/brújula con atenuación automática
33 10A Asientos térmicos traseros
34 10A Sistema de detección de reversa, interruptor 4x4, cámara de video trasera
35 5A No se usa (disponible)
36 10A Módulo de control de sistemas de sujeción/Módulo del sistema de clasificación de ocupantes
37 10A Control de los frenos del remolque
38 10A Demora de accesorios: tomacorriente de 110 voltios, radio
39 15A Luces altas de los faros
40 10A Luces de estacionamiento traseras
41 7.5A Indicador de desactivación de la bolsa de aire del pasajero
42 5A Interruptor de cancelación de sobremarcha
43 10A No se usa (disponible)
44 10A No se usa (disponible)
45 5A No se usa (disponible)
46 10A Módulo de controles de aire acondicionado y calefacción
47 15A Faros de niebla, luces direccionales del espejo exterior
48 Ventanas eléctricas, ventana trasera corrediza eléctrica
49 Accesorio retardado
