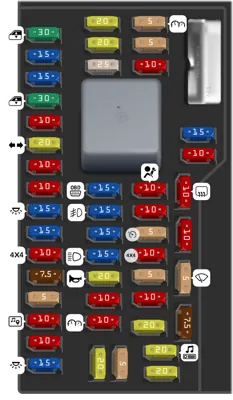

Panel de fusibles del compartimento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de accesorio retardado | ||
| 1 | 30A | Ventana trasera derecha | |
| 2 | 15A | No utilizado (repuesto) | |
| 3 | 15A | Control de asiento del conductor/lumbar | |
| 4 | 30A | Ventana delantera derecha | |
| 5 | 10A | Interbloqueo de freno y palanca de cambios (BSI) | |
| 6 | 20A | Luces de giro, luces de emergencia | |
| 7 | 10A | Faros de luz baja (izquierdo) | |
| 8 | 10A | Faros de luz baja (derecho) | |
| 9 | 15A | Luces de cortesía | |
| 10 | 15A | Iluminación de interruptores, luces de charco | |
| 11 | 10A | Tracción en todas las ruedas (AWD) | |
| 12 | 7.5A | Módulo de acceso inteligente (IA) | |
| 13 | 5A | Memoria/asientos/espejos/columna de dirección, teclado, módulo de zona del conductor | |
| 14 | 10A | Pantalla de información central, SYNC, GPS | |
| 15 | 10A | Control de clima | |
| 16 | 15A | Panel de acabado electrónico (EFP), módulo de iluminación ambiental | |
| 17 | 20A | Ventanas globales | |
| 18 | 20A | Módulo de asiento trasero calefaccionado doble (DHRSM) (batería) | |
| 19 | 25A | No utilizado (repuesto) | |
| 20 | 15A | Conector de diagnóstico | |
| 21 | 15A | Faros antiniebla | |
| 22 | 15A | Luces de estacionamiento, luces de matrícula | |
| 23 | 15A | Faros de luz alta | |
| 24 | 20A | Bocina | |
| 25 | 10A | Luces de cortesía bajo demanda | |
| 26 | 10A | Tablero de instrumentos/pantalla de visualización frontal | |
| 27 | 20A | IA | |
| 28 | 5A | No utilizado (repuesto) | |
| 29 | 5A | Tablero de instrumentos (encendido/arranque) | |
| 30 | 5A | No utilizado (repuesto) | |
| 31 | 10A | Controlador de luces altas automáticas, pantalla de visualización frontal | |
| 32 | 10A | Módulo de control de restricciones | |
| 33 | 10A | Módulo de iluminación adaptativa | |
| 34 | 5A | AdvanceTrac®, módulo de control de crucero adaptativo, módulo de dirección asistida electrónica | |
| 35 | 10A | AWD, DHRSM, interruptor de ángulo de dirección absoluto, módulo de asistencia de estacionamiento (encendido/arranque) | |
| 36 | 5A | No utilizado (repuesto) | |
| 37 | 10A | No utilizado (repuesto) | |
| 38 | 20A | Amplificador (THX o 6 canales) | |
| 39 | 20A | Radio/Navegación | |
| 40 | 20A | Amplificador (THX o 2 canales) | |
| 41 | 15A | Accesorio retardado | |
| 42 | 10A | No utilizado (repuesto) | |
| 43 | 10A | Relé del desempañador de la ventana trasera, sensor de lluvia | |
| 44 | 10A | No utilizado (repuesto) | |
| 45 | 5A | Relé y módulo del limpiaparabrisas, relé del soplador | |
| 46 | 7.5A | Sensor de clasificación de ocupantes (OCS), panel de acabado electrónico, control de clima |
Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 80A | Energía del panel de fusibles del compartimento de pasajeros | |
| 2 | 80A | Energía del panel de fusibles del compartimento de pasajeros | |
| 4 | 30A | Limpiaparabrisas delanteros | |
| 5 | 30A | Asiento eléctrico del pasajero | |
| 6 | 20A | Encendedor de cigarros | |
| 8 | 30A | Quemacocos | |
| 9 | 40A | Bomba del sistema de frenos antibloqueo (ABS) | |
| 10 | 30A | Relé del motor de arranque | |
| 11 | 30A | Relé del módulo de control del tren motriz (PCM) | |
| 12 | 20A | Válvula del ABS | |
| 13 | 15A | Control de crucero adaptativo | |
| 14 | 10A | Interruptor de encendido/apagado de frenos | |
| 15 | 15A | Relé de luces altas automáticas | |
| 16 | 20A | Faro de descarga de alta intensidad (HID) izquierdo | |
| 17 | 10A | Sensor del alternador | |
| 19 | 20A | Toma de corriente | |
| 20 | 50A | Desempañador de la ventana trasera | |
| 21 | 20A | Toma de corriente | |
| 22 | 30A | Asientos delanteros calefaccionados/enfriados | |
| 23 | 10A | Energía de mantenimiento del PCM, ventilación del depósito | |
| 24 | 10A | Relé del embrague del aire acondicionado | |
| 25 | 20A | Faro HID derecho | |
| 26 | 10A | Relé de reversa | |
| 27 | 15A | Relé de la bomba de combustible | |
| 28 | 60A | Ventilador de enfriamiento [motor 3.7L V6] | |
| 28 | 80A | Ventilador de enfriamiento [motor 3.5L V6] | |
| 29 | 30A | Ventana trasera izquierda | |
| 30 | 30A | Ventana delantera izquierda | |
| 32 | 30A | Módulo del asiento del conductor | |
| 33 | 40A | Relé de encendido/arranque de acceso inteligente (IA) | |
| 35 | 40A | Motor del soplador del aire acondicionado delantero | |
| 36 | 20A | Encendido/arranque del panel de fusibles del compartimento de pasajeros | |
| 37 | 10A | Encendido/arranque del PCM | |
| 38 | 5A | Accesorio retardado | |
| 39 | Diodo de la bomba de combustible [motor 3.7L V6] | ||
| 40 | Diodo de arranque integrado de un solo toque (OTIS) | ||
| 41 | Embrague del aire acondicionado | ||
| 42 | Bomba de combustible | ||
| 43 | Reversa | ||
| 44 | Luces altas automáticas | ||
| 46 | 15A | Energía del vehículo 2 (PCM), Energía del vehículo 3 (PCM) | |
| 47 | 20A | Energía del vehículo 1 del PCM | |
| 48 | 15A | Energía del vehículo 4 - Bobinas de encendido | |
| 49 | 10A | Espejos calefaccionados | |
| 50 | Relé del motor del soplador | ||
| 52 | Relé del motor de arranque | ||
| 53 | Control de crucero adaptativo (luces de freno) | ||
| 55 | Relé del limpiaparabrisas | ||
| 56 | Relé HBL | ||
| 63 | Relé de encendido/arranque | ||
| 64 | Relé del PCM |
