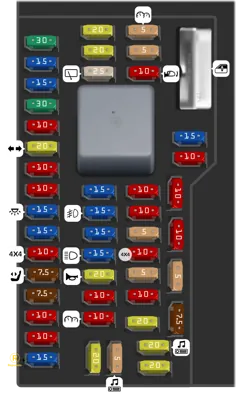

Panel de fusibles del compartimiento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | Ventanas eléctricas | ||
| - | Relé de accesorio retardado | ||
| 1 | 30A | Ventana inteligente delantera del conductor | |
| 2 | 15A | No usado (Repuesto) | |
| 3 | 15A | Sistema de entretenimiento familiar (FES)/Control del asiento trasero | |
| 4 | 30A | Ventana inteligente delantera del pasajero | |
| 5 | 10A | Iluminación del teclado, Asiento de la segunda fila, Sistema de Monitoreo de Presión de Neumáticos (TPMS), Interbloqueo de Cambio de Freno (BSI) | |
| 6 | 20A | Luces direccionales | |
| 7 | 10A | Luces bajas (izquierda) | |
| 8 | 10A | Luces bajas (derecha) | |
| 9 | 15A | Luces interiores, Luces de carga | |
| 10 | 15A | Iluminación de fondo, Luces de charco | |
| 11 | 10A | Tracción en las cuatro ruedas | |
| 12 | 7.5A | Interruptor de espejo eléctrico, Memoria del asiento eléctrico del conductor, Módulo del asiento del conductor - Alimentación de mantenimiento (KA) | |
| 13 | 7.5A | No usado | |
| 14 | 10A | Módulo de puerta trasera eléctrica | |
| 15 | 10A | Control de clima | |
| 16 | 15A | Repuesto | |
| 17 | 20A | Todas las alimentaciones de motor de bloqueo eléctrico, Liberación de puerta trasera, Techo corredizo | |
| 18 | 20A | Sistema THX | |
| 19 | 25A | Limpiaparabrisas trasero | |
| 20 | 15A | Enlace de datos | |
| 21 | 15A | Luces antiniebla | |
| 22 | 15A | Luces de estacionamiento | |
| 23 | 15A | Luces altas | |
| 24 | 20A | Relé de bocina | |
| 25 | 10A | Luces de demanda/Luces interiores | |
| 26 | 10A | Tablero de instrumentos | |
| 27 | 20A | Interruptor de encendido | |
| 28 | 5A | Radio | |
| 29 | 5A | Tablero de instrumentos | |
| 30 | 5A | Interruptor de cancelación de sobremarcha | |
| 31 | 10A | Brújula, Espejo retrovisor con atenuación automática | |
| 32 | 10A | No usado (Repuesto) | |
| 33 | 10A | No usado (Repuesto) | |
| 34 | 5A | Sensor de ángulo de dirección | |
| 35 | 10A | Asistencia de estacionamiento trasero, AWD, Módulo de asiento calefaccionado | |
| 36 | 5A | Transceptor PATS | |
| 37 | 10A | Control de clima | |
| 38 | 20A | Sistema THX | |
| 39 | 20A | Radio | |
| 40 | 20A | No usado (Repuesto) | |
| 41 | 15A | Función de accesorio retardado para radio e iluminación del interruptor de bloqueo | |
| 42 | 10A | No usado (Repuesto) | |
| 43 | 10A | Lógica del limpiaparabrisas trasero | |
| 44 | 10A | Alimentación de accesorio del cliente | |
| 45 | 5A | Lógica del limpiaparabrisas delantero, Alimentación del relé de control de clima | |
| 46 | 7.5A | Sensor de Clasificación de Ocupantes (OCS), Indicador de Desactivación del Airbag del Pasajero (PADI) |

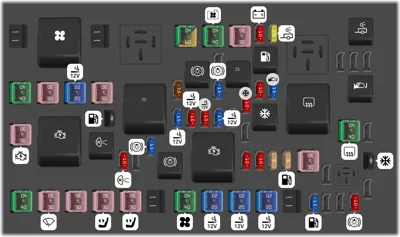

Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| 2 | Relé del motor del ventilador | ||
| 5 | 40A | Ventilador de enfriamiento (vehículos con remolque) | |
| 5 | 60A | Ventilador de enfriamiento (vehículos sin remolque) | |
| 6 | 40A | Ventilador de enfriamiento (solo remolque) | |
| 7 | 30A | Asientos traseros calefaccionados | |
| 8 | 10A | Alternador | |
| 9 | 20A | Luces de estacionamiento del remolque | |
| 11 | Relé de luces de estacionamiento del remolque | ||
| 15 | 40A | Motor de la bomba ABS | |
| 16 | 30A | Asientos delanteros calefaccionados | |
| 17 | 20A | Encendedor/Toma de corriente | |
| 18 | 30A | Techo panorámico | |
| 19 | Diodo de la bomba de combustible | ||
| 20 | Relé del PCM | ||
| 21 | 7.5A | PCM - Alimentación continua (KA) | |
| 22 | Relé de luz de freno/giro izquierda del remolque | ||
| 24 | 15A | Luz de freno/giro izquierda del remolque | |
| 25 | Relé de liberación del asiento trasero | ||
| 26 | Relé de la bomba de combustible | ||
| 27 | 10A | Liberación del asiento trasero | |
| 28 | 15A | Espejo calefaccionado | |
| 29 | Relé del espejo calefaccionado | ||
| 30 | 15A | VPWR 1 - PCM | |
| 31 | 10A | VPWR 3 - PCM | |
| 32 | 10A | VPWR 2 - PCM | |
| 33 | 15A | VPWR 4 - PCM | |
| 35 | 10A | Embrague del aire acondicionado | |
| 37 | Relé del embrague del aire acondicionado | ||
| 38 | Relé del desempañador de la ventana trasera | ||
| 39 | 40A | Desempañador de la ventana trasera | |
| 41 | 30A | Arrancador | |
| 42 | Relé del arrancador | ||
| 43 | Relé de la lámpara de reversa | ||
| 44 | 10A | Luces de reversa | |
| 46 | 15A | Luz de freno/giro derecha del remolque | |
| 47 | Relé de luz de freno/giro derecha del remolque | ||
| 48 | Relé de encendido/arranque | ||
| 49 | 10A | PCM ISPR | |
| 50 | 10A | ABS Encendido/Arranque | |
| 51 | 5A | Iluminación adaptativa | |
| 52 | 5A | Bobina del relé de la bomba de combustible | |
| 53 | 30A | SPDJB Encendido/Arranque | |
| 56 | Diodo del embrague del aire acondicionado | ||
| 57 | 40A | Válvulas ABS | |
| 58 | 30A | Limpiaparabrisas delanteros | |
| 59 | 30A | Portón trasero eléctrico | |
| 60 | 30A | Asiento del conductor eléctrico | |
| 61 | 30A | Asiento del pasajero eléctrico | |
| 63 | 40A | Motor del ventilador | |
| 64 | 20A | Encendedor/Toma de corriente | |
| 65 | 20A | Encendedor/Toma de corriente | |
| 66 | 20A | Encendedor/Toma de corriente | |
| 68 | 15A | Bomba de combustible | |
| 71 | 10A | Luces de freno |
