Lincoln MKX / Fusibles 2010

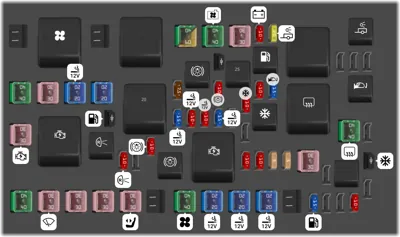

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
2 Relé del motor del ventilador
5 40A Ventilador de refrigeración (vehículos con remolque)
5 60A Ventilador de refrigeración (vehículos sin remolque)
6 40A Ventilador de refrigeración (solo remolque)
7 30A Asientos traseros calefaccionados
8 10A Alternador
9 20A Luces de estacionamiento del remolque
11 Relé de las luces de estacionamiento del remolque
15 40A Motor de la bomba ABS
16 30A Asientos delanteros calefaccionados
17 20A Encendedor de cigarrillos/Toma de corriente
18 20A Techo corredizo panorámico
19 Diodo de la bomba de combustible
20 Relé del módulo de control del tren motriz (PCM)
21 7.5A PCM - Alimentación de mantenimiento
22 Relé de la luz de freno/giro izquierda del remolque
23 Diodo de arranque integrado de un toque
24 10A Luz de freno/giro izquierda del remolque
25 Relé de liberación del asiento trasero
26 Relé de la bomba de combustible
27 10A Liberación del asiento trasero
28 15A Espejo calefaccionado
29 Relé del espejo calefaccionado
30 15A Alimentación del vehículo 1
31 10A Alimentación del vehículo 3
32 10A Alimentación del vehículo 2
33 15A Alimentación del vehículo 4
35 10A Embrague del aire acondicionado
37 Relé del embrague del aire acondicionado
38 Relé del desempañador de la ventana trasera
39 40A Desempañador de la ventana trasera
41 30A Motor de arranque
42 Relé del motor de arranque
43 Relé de las luces de reversa
44 10A Luces de reversa
46 10A Luz de freno/giro derecha del remolque
47 Relé de la luz de freno/giro derecha del remolque
48 Relé de marcha/arranque
49 10A PCM ISPR
50 10A ABS Marcha/arranque
51 5A Iluminación adaptativa
52 5A Alimentación del diodo de la bomba de combustible
53 30A Marcha/arranque del panel de fusibles del compartimiento de pasajeros
56 Diodo del embrague del aire acondicionado
57 40A Válvulas del sistema de frenos antibloqueo
58 30A Limpiaparabrisas delanteros
59 30A Portón trasero eléctrico
60 30A Asiento eléctrico del conductor/módulo de memoria
61 30A Asiento eléctrico del pasajero
63 40A Motor del ventilador
64 20A Encendedor de cigarrillos/Toma de corriente
65 20A Encendedor de cigarrillos/Toma de corriente
66 20A Encendedor de cigarrillos/Toma de corriente
68 15A Bomba de combustible
71 10A Interruptor de encendido/apagado del freno (luces de freno)

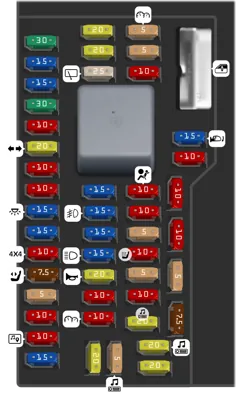

Compartimento de pasajeros

Compartimento de pasajeros
N°ADescripción
- Ventanas eléctricas
- Relé de accesorios retardado
1 30A Ventana inteligente delantera del pasajero
2 15A Luz de freno de montaje alto (freno encendido/apagado)
3 15A Módulo SYNC
4 30A Ventana inteligente delantera del conductor
5 10A Iluminación del teclado, asiento de la 2ª fila
6 20A Señales de giro
7 10A Faros de luz baja (izquierda)
8 10A Faros de luz baja (derecha)
9 15A Luces interiores, Lámparas de carga
10 15A Retroiluminación, Lámparas de charco
11 10A Tracción total (AWD)
12 7.5A Interruptor del espejo eléctrico, Memoria del asiento eléctrico del lado del conductor, Módulo del asiento del conductor - alimentación de mantenimiento
13 5A Radio satelital
14 10A Portón trasero eléctrico - alimentación de mantenimiento
15 10A Control de clima, Módulo GPS
16 15A No utilizado (repuesto)
17 20A Todas las alimentaciones del motor de bloqueo eléctrico, Liberación del portón trasero, Ventanas delanteras de bajada rápida
18 20A Sistema THX
19 25A Limpiaparabrisas trasero
20 15A Enlace de datos
21 15A Faros antiniebla
22 15A Luces de estacionamiento
23 15A Faros de luz alta
24 20A Relé de la bocina
25 10A Lámparas de demanda
26 10A Tablero de instrumentos
27 20A Interruptor de encendido
28 5A Radio
29 5A Tablero de instrumentos
30 5A Cancelación de sobremarcha
31 10A No utilizado (repuesto)
32 10A Módulo de control de sujeción
33 10A No utilizado (repuesto)
34 5A Sensor de ángulo de dirección
35 10A Asistencia de estacionamiento trasera, Sensor de velocidad de guiñada, Asientos calefaccionados
36 5A Transceptor del sistema pasivo antirrobo
37 10A Control de clima
38 20A Subwoofer/amplificador
39 20A Radio
40 20A No utilizado (repuesto)
41 15A Espejo retrovisor con atenuación automática
42 10A No utilizado (repuesto)
43 10A Lógica del limpiaparabrisas trasero
44 10A Alimentación de accesorios del cliente
45 5A Lógica del limpiaparabrisas delantero
46 7.5A Sensor de clasificación de ocupantes (OCS), Luz indicadora de desactivación del airbag del pasajero (PADI)
