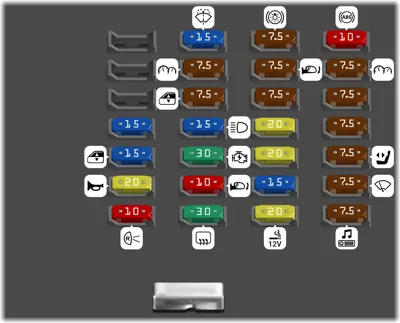

Panel de fusibles del compartimento de pasajeros

N°	A	Descripción
-		Techo corredizo, Accesorio con retardo (Fusible SJB 12. Ventanas traseras eléctricas)
1	10A	Luces de reversa, Espejo electrocrómico
2	20A	Bocinas
3	15A	Ahorrador de batería Luces interiores, Luces de charco, Luz del maletero, Luz de la guantera, Ventanas traseras eléctricas
4	15A	Luces de estacionamiento, Luces de la placa de matrícula
8	30A	Desempañador de la ventana trasera
9	10A	Espejos calefaccionados
10	30A	Bobina de arranque, PCM
11	15A	Luces altas
12	7.5A	Accesorios con retardo: Unidades principales de radio, Techo corredizo, Ventanas delanteras eléctricas, Espejos electrocrómicos
13	7.5A	Tablero de instrumentos, Reloj analógico, Unidades de control de clima
14	15A	Bomba de limpiaparabrisas
15	20A	Encendedor de cigarros
16	15A	Actuador de cerradura de puerta. Solenoide de cerradura de tapa de maletero
17	20A	No usado (Repuesto)
18	20A	Unidades principales de radio, Conector OBDII
19	7.5A	No usado (Repuesto)
20	7.5A	Espejos eléctricos, Módulo de radio satelital, Tracción en las cuatro ruedas
21	7.5A	Luces de freno, CHMSL
22	7.5A	Audio
23	7.5A	Bobina de relé de limpiaparabrisas, Lógica del tablero de instrumentos
24	7.5A	OCS (Asiento del pasajero), Indicador PAD
25	7.5A	RCM
26	7.5A	Transceptor PATS, Solenoide de bloqueo de cambio de freno, Interruptor de pedal de freno, Módulo de transmisión automática
27	7.5A	Tablero de instrumentos, Unidades de control de clima
28	10A	ABS/Control de tracción, Asientos calefaccionados, Brújula

Caja de fusibles en el motor

N°	A	Descripción
1	60A	Alimentación de energía SJB (fusibles 12, 13, 14, 15, 16, 17, 18, C/B)
2	60A	Alimentación de energía SJB (fusibles 1, 2, 4, 10, 11)
3	40A	Energía del tren motriz, bobina del relé PCM
4	40A	Motor del soplador
6	40A	Desempañador de la ventana trasera, espejos calefaccionados
8	40A	Bomba ABS
9	20A	Limpiaparabrisas
10	30A	Válvulas ABS
11	30A	Asientos calefaccionados, asiento del pasajero calefaccionado/refrigerado
12	30A	Asiento del conductor calefaccionado/refrigerado
13	10A	SYNC
14	15A	Interruptor de encendido
15	10A	Lógica del módulo de memoria
16	15A	Transmisión
17	10A	Sensor del alternador
19	40A	Alimentación lógica al SJB (dispositivos de estado sólido)
20	20A	Amplificador THXII #1
21	20A	Amplificador THXII #2
22	20A	Toma de corriente de la consola
23	10A	PCM KAM y solenoide de ventilación del canister
24	15A	Luces antiniebla
25	10A	Embrague del compresor de aire acondicionado
26	15A	Bajo haz HID izquierdo
27	15A	Bajo haz HID derecho
28	80A	Ventilador de enfriamiento del motor
30	30A	Relé de bomba/inyectores de combustible
31	30A	Asiento eléctrico del pasajero
32	30A	Asiento eléctrico del conductor
33	20A	Techo solar
34	30A	Ventana eléctrica inteligente del conductor
35	30A	Ventana eléctrica inteligente del pasajero
36		Diodo PCM
37		Diodo de arranque integrado de un toque (OTIS)
41		Relé de lámpara antiniebla
42		Relé de estacionamiento del limpiaparabrisas
43		Relé del embrague del aire acondicionado
46	15A	Inyectores
47	15A	Clase B del PCM
48	15A	Bobina en bujía
49	15A	Clase C del PCM
50		Relé de bajo haz HID izquierdo
51		Relé de bajo haz HID derecho
52		Relé del soplador
54		Relé de bomba/inyectores de combustible
55		Relé de funcionamiento del limpiaparabrisas
57		Relé PCM
