Caja de fusibles en el motor

N°	A	Descripción
3	40A	Módulo de control del tren motriz (PCM) (alimentación del relé 57)
5	30A	Motor de arranque (alimentación del relé 55)
6	40A	Desempañador trasero (alimentación del relé 53)
8	40A	Bomba del sistema de frenos antibloqueo (ABS)
9	20A	Lavaparabrisas
10	30A	Válvulas ABS
12	30A	Asientos calefaccionados/refrigerados
16	15A	Módulo de transmisión
17	10A	Alternador
20	20A	Amplificador de audio
21	20A	Amplificador de audio
22	20A	Toma de corriente de la consola
23	10A	PCM - Alimentación de mantenimiento, Ventilación del cartucho
25	10A	Embrague del aire acondicionado (alimentación del relé 43)
26	15A	Faro izquierdo (alimentación del relé 42)
27	15A	Faro derecho (alimentación del relé 44)
28	80A	Motor del ventilador de refrigeración
29	20A	Toma de corriente delantera
30	30A	Relé de combustible (alimentación del relé 54)
31	30A	Asiento eléctrico del pasajero
32	30A	Asiento eléctrico del conductor
33	20A	Alimentación del motor del techo corredizo
35	40A	Motor del ventilador delantero del aire acondicionado (alimentación del relé 52)
36		Bomba de combustible
37		Arranque de un toque
38	10A	Espejos laterales calefaccionados
41		Luces de reversa
42		Faros izquierdos
43		Embrague del aire acondicionado
44		Faros derechos
45	15A	Inyectores
46	15A	PCM
47	10A	Componentes generales del tren motriz, embrague del aire acondicionado, luces de reversa
48	15A	Bobinas de encendido
49	15A	Componentes del tren motriz relacionados con las emisiones
52		Relé del motor del ventilador
53		Relé del desempañador trasero
54		Relé de combustible
55		Relé de arranque
57		Relé del PCM

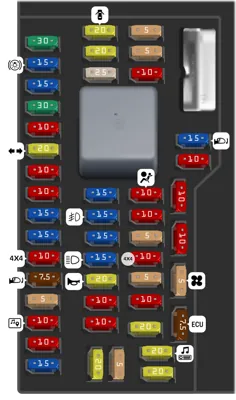

Panel de fusibles del compartimiento de pasajeros

N°	A	Descripción
-		CB: Ventanillas traseras
-		Relé de accesorios retardado
1	30A	Motor de la ventanilla inteligente del conductor
2	15A	Interruptor de encendido/apagado del freno, Luz de freno central superior
3	15A	No utilizado (repuesto)
4	30A	Motor de la ventanilla inteligente del pasajero delantero
5	10A	Iluminación del teclado, Bloqueo de cambio de freno
6	20A	Luces direccionales
7	10A	Faros de luz baja (izquierda)
8	10A	Faros de luz baja (derecha)
9	15A	Luces de cortesía/Placa protectora iluminada
10	15A	Retroiluminación, Luces de charco
11	10A	Módulo AWD
12	7.5A	Módulos de memoria, Interruptores de memoria de asiento/espejos
13	5A	Módulo SYNC
14	10A	Módulo de botones de radio y control de clima del panel de acabado electrónico (EFP), Pantalla de navegación, Pantalla de información central, Módulo GPS, Iluminación ambiental
15	10A	Control de clima
16	15A	No utilizado (repuesto)
17	20A	Cerraduras de puertas, Apertura de maletero
18	20A	No utilizado (repuesto)
19	25A	No utilizado (repuesto)
20	15A	Conector de diagnóstico a bordo
21	15A	Luces antiniebla
22	15A	Luces de posición laterales delanteras, Luces de estacionamiento, Luz de matrícula
23	15A	Faros de luz alta
24	20A	Bocina
25	10A	Luces de demanda/relé de ahorro de energía
26	10A	Alimentación de batería del tablero de instrumentos
27	20A	Interruptor de encendido
28	5A	Circuito de detección de arranque de radio
29	5A	Alimentación de encendido del tablero de instrumentos
30	5A	No utilizado (repuesto)
31	10A	No utilizado (repuesto)
32	10A	Módulo de control de sujeción
33	10A	No utilizado (repuesto)
34	5A	No utilizado (repuesto)
35	10A	Asistencia de estacionamiento trasero, Sistema de monitoreo de punto ciego, Cámara de video trasera, AWD
36	5A	Transceptor del sensor antirrobo pasivo (PATS)
37	10A	No utilizado (repuesto)
38	20A	Amplificador de subwoofer
39	20A	Radio
40	20A	No utilizado (repuesto)
41	15A	Espejo con atenuación automática, Techo corredizo, Brújula, Ventanillas delanteras
42	10A	Control electrónico de estabilidad, Faros adaptativos
43	10A	Sensor de lluvia
44	10A	Diodo de combustible/Módulo de control del tren motriz
45	5A	Bobina del relé del soplador y de la luz trasera calefaccionada, Limpiaparabrisas
46	7.5A	Módulo del sensor de clasificación de ocupantes (OCS), Lámpara de apagado del airbag del pasajero
