Lincoln MKZ / Fusibles 2011

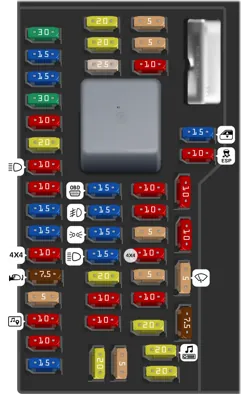

Panel de fusibles del habitáculo

Panel de fusibles del habitáculo
N°ADescripción
- Ventanas traseras [Interruptor automático]
- Relé de accesorios retardado
1 30A Motor de ventana inteligente del conductor
2 15A Interruptor de encendido / apagado del freno, luz de freno central montada en alto
3 15A No utilizado (repuesto)
4 30A Motor de ventana inteligente frontal del pasajero
5 10A Iluminación del teclado, enclavamiento de cambio de freno
6 20A Luces de señal de giro
7 10A Faros de luz de cruce (izquierda) Faros
8 10A de luz de cruce (derecha) Luces de
9 15A cortesía / desgaste iluminado plato
10 15A Iluminación de fondo, Lámparas de charco
11 10A Módulo AWD
12 7.5A Módulos de memoria, memoria interruptores de asiento / espejos
13 5A Módulo SYNC
14 10A Módulo de botones de control de clima y radio con panel de acabado electrónico (EFP), pantalla de navegación, pantalla de información central, módulo GPS, iluminación ambiental
15 10A Control climatico
16 15A No utilizado (repuesto)
17 20A Cerraduras de puertas, Desbloqueo del
18 20A maletero No utilizado (repuesto)
19 25A No utilizado (repuesto)
20 15A Conector de diagnóstico a bordo
21 15A Faros antiniebla
22 15A Luces de posición delanteras, luces de estacionamiento, luz de matrícula
23 15A Faros de luz alta
24 20A cuerno
25 10A Lámparas de demanda / relé de ahorro de energía
26 10A Energía de la batería del grupo de instrumentos
27 20A Interruptor de encendido
28 5A Circuito de radio sensor de manivela
29 5A Potencia de encendido del grupo de instrumentos
30 5A No se utiliza (repuesto)
31 10A No utilizado (repuesto)
32 10A Módulo de control de sujeción
33 10A No utilizado (repuesto)
34 5A No utilizado (repuesto)
35 10A Asistente de estacionamiento trasero, Sistema de monitorización de puntos ciegos, Cámara de video trasera, AWD
36 5A Transceptor de sensor antirrobo pasivo (PATS)
37 10A No utilizado (repuesto)
38 20A Amplificador de subwoofer
39 20A Radio
40 20A No utilizado (repuesto)
41 15A Espejo con atenuación automática, techo corredizo, brújula, ventanillas delanteras
42 10A Control electrónico de estabilidad, Faros adaptables
43 10A Sensor de lluvia
44 10A Control de diodo de combustible / tren motriz módulo
45 5A Bobina de relé de ventilador y retroiluminación con calefacción, limpiaparabrisas
46 7.5A Sensor de clasificación de ocupantes Módulo (OCS), lámpara de airbag del pasajero apagada

Caja de distribución de energía

Caja de distribución de energía
N°ADescripción
1 - No utilizado
2 - No utilizado
3 40A Módulo de control del tren motriz (PCM) (relé 57 de potencia)
4 - No utilizado
5 30A Motor de arranque (potencia relé 55)
6 40A Descongelamiento trasero (potencia relé 53)
7 - No se utiliza
8 40A Bomba del sistema de frenos antibloqueo (ABS)
9 20A Lavadora de limpiaparabrisas
10 30A Válvulas ABS
11 - No utilizado
12 30A Asientos con calefacción/ refrigeración
13 - No utilizado
14 - No utilizado
15 - No utilizado
16 15A Módulo de transmisión
17 10A Alternador
18 - No utilizado
19 - No utilizado
20 20A Amplificador de audio
21 20A Amplificador de audio
22 20A Toma de corriente de la consola
23 10A PCM: energía para mantener vivo, ventilación del recipiente
24 - No utilizado
25 10A Embrague del A/C (potencia del relé 43) Faro
26 15A izquierdo (potencia del relé 42) Faro derecho
27 15A (potencia del relé 44) Motor del ventilador de
28 80A refrigeración
29 20A Toma de corriente frontal
30 30A Relé de combustible (relé 54 de potencia)
31 30A Asiento eléctrico del pasajero
32 30A Asiento eléctrico del conductor
33 20A Alimentación eléctrica del motor del techo
34 corredizo No se utiliza
35 40A Motor del ventilador del aire acondicionado delantero (relé 52 de potencia)
36 Bomba de combustible [Diodo]
37 Inicio con un toque [Diodo]
38 10A Espejos laterales calefactados
39 No utilizado
40 No utilizado
41 Lámparas de respaldo [Relé G8VA]
42 Faros izquierdos [Relé G8VA]
43 Embrague A/C [Relé G8VA]
44 Faros derechos [Relé G8VA]
45 15A Inyectores
46 15A PCM
47 10A Componentes generales del tren motriz, Embrague del aire acondicionado, luces de
48 15A marcha atrás Bobinas de encendido
49 15A Tren motriz relacionado con las emisiones componentes
50 No utilizado
51 No utilizado
52 Relé del motor del ventilador [Relé ISO completo]
53 Relé de desescarche trasero [Relé ISO completo]
54 Relé de combustible [Relé ISO completo]
55 Relé de arranque [Relé ISO completo]
56 No utilizado
57 Relé PCM [Relé ISO completo]
58 No utilizado
