Lincoln Navigator / Fusibles 2007

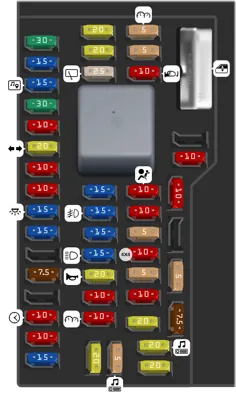

Panel de fusibles interior

Panel de fusibles interior
N°ADescripción
- Ventanas eléctricas, Techo corredizo
- Relé de accesorio con retardo
1 30A Ventana inteligente #1
2 15A Memoria del asiento eléctrico del conductor
3 15A FES, Controles de audio del asiento trasero, SDARS
4 30A Ventana inteligente #2
5 10A Iluminación del teclado, Habilitación del asiento de la tercera fila, Interbloqueo de cambio de freno (BSI), SPDJB
6 20A Luces direccionales
7 10A Faros de luz baja (izquierda)
8 10A Faros de luz baja (derecha)
9 15A Luces interiores
10 15A Iluminación de interruptores, Luces de charco
12 7.5A Interruptor de espejo eléctrico, Interruptor del asiento del conductor
14 10A Reloj, Módulo de puerta trasera eléctrica - energía de mantenimiento, Módulo de estribo eléctrico - energía de mantenimiento
15 10A Control de clima
16 15A Liberación del freno de estacionamiento electrónico
17 20A Todas las alimentaciones del motor de bloqueo, Liberación de puerta trasera, Liberación de vidrio trasero
18 20A No usado (Repuesto)
19 25A Limpiaparabrisas trasero
20 15A Pedales ajustables, Enlace de datos
21 15A Luces antiniebla, Luces de esquina
22 15A Relé de luces de estacionamiento
23 15A Faros de luz alta
24 20A Relé de bocina
25 10A Luces de demanda, Guantera, Visera
26 10A Tablero de instrumentos
27 20A Interruptor de encendido
28 5A Radio
29 5A Tablero de instrumentos
30 5A No usado (Repuesto)
31 10A Brújula, Espejo retrovisor con atenuación automática
32 10A Módulo de control de restricciones
33 10A Freno de mano
34 5A No usado (repuesto)
35 10A Asistencia de estacionamiento trasero, 4x4
36 5A Transceptor PATS
37 10A Control de clima
38 20A Subwoofer/Amplificador (Radio Audiophile), Amplificador/Procesador THX
39 20A Radio
40 20A Amplificador/Procesador THX
42 10A Bobina de carga de batería de remolque
43 10A Lógica del limpiaparabrisas trasero
45 5A Lógica del limpiaparabrisas delantero
46 7.5A Control de clima, Control de relé auxiliar

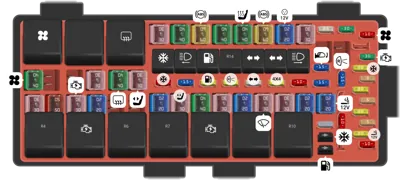

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- Diodo del embrague del aire acondicionado
- Diodo de la bomba de combustible
- Relé del soplador
- Relé del desempañador de la ventana trasera
- Relé de suspensión de aire
- Relé de arranque
- Relé del conector de remolque (luz de estacionamiento)
- Relé del conector de remolque (carga de batería)
- Relé de encendido/arranque
- Relé PCM
- Relé del embrague del aire acondicionado
- Relé del faro HID del lado del conductor
- Relé de la bomba de combustible
- Relé de respaldo
- Relé del conector de remolque (señal de giro izquierda)
- Relé del conector de remolque (señal de giro derecha)
- Relé del faro HID del lado del pasajero
1 40A Motor del soplador
4 30A Portón trasero eléctrico
5 40A Desempañador de la ventana trasera, Espejo calefaccionado
6 30A Asiento del pasajero
7 30A Asientos de la tercera fila (lado del pasajero)
8 50A Bomba de suspensión de aire
9 30A Motor de arranque
10 20A Toma de corriente del tablero/consola
13 30A Asientos de la tercera fila (lado del conductor)
14 40A Conector de remolque (freno eléctrico)
15 60A ABS (válvulas)
16 40A Estribos eléctricos
17 40A Asientos calefaccionados/refrigerados
18 60A ABS (bomba)
19 20A Toma de corriente de la consola trasera
20 30A Soplador auxiliar
21 20A Faro HID del lado del conductor
22 30A Asiento del conductor
23 40A Barra de bus de encendido/arranque
24 30A Suspensión de aire - solenoides
25 20A Faro HID del lado del pasajero
26 30A Limpiaparabrisas/lavaparabrisas delantero
27 30A PCM - barra de bus
28 20A Toma de corriente de carga
29 20A Encendedor de cigarrillos
32 10A Embrague del aire acondicionado
33 15A Luces de freno
34 20A Bomba de combustible
35 20A Luces de reversa
36 25A Conector de remolque (luces de freno/giro)
37 20A Módulo 4x4
38 10A Módulo de control del tren motriz (PCM) - Alimentación continua, Ventilación del canister
39 25A Conector de remolque (luces de estacionamiento)
40 15A Espejos calefaccionados
41 15A Transmisión B+
42 Diodo de arranque con un toque
43 30A Conector de remolque (carga de batería)
44 10A Bobina del soplador
46 30A Encendido/arranque - panel de fusibles del compartimento de pasajeros
47 20A PCM (sensores) - EFC, Bobina del embrague del aire acondicionado
48 5A Bobina de combustible, ISP-R
49 20A PCM (bobinas de encendido)
50 5A Encendido de la transmisión
51 20A PCM (sensores) - HEGO/CMS, MAFS, EVMV, CMCV, Interruptor de desactivación de velocidad, VCT
52 5A Solenoide de extremos de rueda integrados 4x4 (IWE)
53 20A PCM - VPWR
54 10A Lógica ABS, PCV calefaccionado
55 15A Conector de remolque (luz de reversa)
57 10A Lógica de suspensión de aire
