Lincoln Navigator / Fusibles 2009

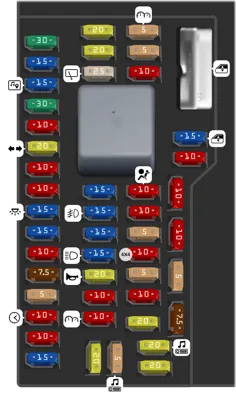

Panel de fusibles del compartimento de pasajeros

Panel de fusibles del compartimento de pasajeros
N°ADescripción
- Ventanas eléctricas, Techo corredizo
- Relé de accesorios retardado
1 30A Ventana inteligente #1
2 15A Memoria del asiento eléctrico del lado del conductor
3 15A FES, Controles de audio del asiento trasero, SDARS, SYNC
4 30A Ventana inteligente #2
5 10A Iluminación del teclado, Habilitación del asiento de 3ª fila, Bloqueo de cambio de freno (BSI), SPDJB
6 20A Señales de giro
7 10A Faros de luz baja (izquierda)
8 10A Faros de luz baja (derecha)
9 15A Luces interiores
10 15A Retroiluminación del interruptor, Luces de charco
11 10A No utilizado (Repuesto)
12 7.5A Interruptor del espejo eléctrico, Interruptor del asiento del conductor
13 5A No utilizado (Repuesto)
14 10A Reloj, Módulo del portón trasero eléctrico - alimentación de mantenimiento, Módulo del estribo eléctrico - alimentación de mantenimiento
15 10A Control de clima
16 15A No utilizado (Repuesto)
17 20A Alimentaciones de todos los motores de bloqueo, Liberación del portón trasero, Liberación del cristal del portón
18 20A Asientos calefaccionados de la segunda fila
19 25A Limpiaparabrisas trasero
20 15A Pedales ajustables, Enlace de datos
21 15A Luces antiniebla, Luces de giro
22 15A Relé de luces de estacionamiento
23 15A Faros de luz alta
24 20A Relé de la bocina
25 10A Luces de demanda, Guantera, Visera
26 10A Tablero de instrumentos
27 20A Interruptor de encendido
28 5A Radio
29 5A Tablero de instrumentos
30 5A No utilizado (Repuesto)
31 10A No utilizado (Repuesto)
32 10A Módulo de control de sujeción
33 10A No utilizado (Repuesto)
34 5A No utilizado (repuesto)
35 10A Asistencia de estacionamiento trasera, 4x4, cámara de video trasera
36 5A Transceptor PATS
37 10A Control de clima
38 20A Subwoofer/Amplificador (Radio audiófila), Amplificador/DSP THX
39 20A Radio
40 20A Amplificador/DSP THX
41 15A Ventanas eléctricas, Ventilaciones eléctricas, Techo corredizo eléctrico, Espejo retrovisor con atenuación automática
42 10A No utilizado (Repuesto)
43 10A Lógica del limpiaparabrisas trasero, Sensor de lluvia
44 10A Bobina de carga de batería de remolque
45 5A Lógica del limpiaparabrisas delantero
46 7.5A Control de clima, Control de relé auxiliar

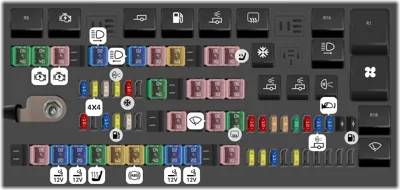

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- Relé de suspensión neumática trasera (RAS)
- Relé del motor del soplador
- Relé de luces de reversa
- Relé de parada/giro derecho de remolque
- Relé de parada/giro izquierdo de remolque
- Relé del embrague del aire acondicionado
- Relé de potencia del Módulo de Control del Tren Motriz
- Relé de arranque
- Relé de remolque
- Relé de la bomba de combustible
- Relé de luces de estacionamiento de remolque
- Relé de luneta trasera/espejo calefaccionado
- Relé de Marcha/Arranque (M/A)
- Relé HID derecho
- Relé de la lámpara HID izquierda
- Relé del motor del limpiaparabrisas
1 40A Motores de estribos eléctricos
2 40A Relé de Marcha/Arranque
3 30A Relé de arranque
5 20A Relé HID derecho
7 20A Relé HID izquierdo
8 30A Freno de remolque
9 60A Alimentación del relé de suspensión neumática trasera
11 30A Carga de batería de remolque
12 30A Asiento eléctrico del pasajero
13 40A Alimentación del relé del motor del soplador
15 30A Motor del soplador auxiliar
16 30A Relé del PCM
17 30A Compuerta levadiza eléctrica
19 30A Módulo de suspensión neumática trasera
21 30A Motor del limpiaparabrisas delantero
22 40A Relé de luneta trasera/espejo calefaccionado
24 30A Techo corredizo
25 20A Toma de corriente auxiliar
26 20A Toma de corriente auxiliar
27 40A Asientos con control de clima
28 60A Válvulas del ABS
29 60A Bomba del ABS
30 40A Asiento plegable eléctrico de la tercera fila, izquierdo y derecho
31 20A Toma de corriente auxiliar
32 20A Toma de corriente auxiliar
34 30A Asiento eléctrico del conductor/DSM
35 15A Potencia del Módulo de Control de la Transmisión (TCM)
36 20A 4x4
37 25A Alimentación del relé de luces de estacionamiento de remolque
38 20A Luces de reversa, Solenoide de extremo de rueda integrado
39 10A Embrague del aire acondicionado
41 10A Potencia de mantenimiento (keep alive) del TCM/PCM
43 15A Interruptor de encendido/apagado del freno
44 20A Relé de la bomba de combustible
45 25A Alimentación del relé de parada y giro de remolque
47 10A Alimentación M/A del Sistema de Frenos Antibloqueo (ABS)
48 10A Alimentación M/A del módulo de suspensión neumática trasera
49 5A Potencia M/A del TCM
50 5A Alimentación M/A del relé de la bomba de combustible
51 30A Alimentación M/A de la SPJB
52 10A Alimentación M/A del motor del soplador
53 15A Luces de reversa de remolque
54 15A Espejos calefaccionados
55 Diodo de arranque de un toque
56 Diodo de la bomba de combustible
57 20A PCM - potencia de voltaje 1
58 20A PCM - potencia de voltaje 2
59 15A Potencia de voltaje 4, Bobinas de encendido
61 20A PCM - potencia de voltaje 3
