Lincoln Navigator / Fusibles 2011

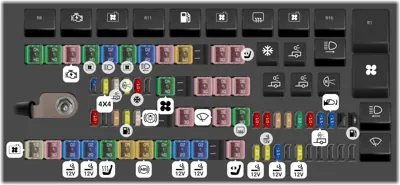

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- Relé de la suspensión neumática trasera (RAS)
- Relé del motor del ventilador
- Relé de las luces de reversa
- Relé de parada/giro derecho de remolque
- Relé de parada/giro izquierdo de remolque
- Relé del embrague del aire acondicionado
- Relé de la luz de estacionamiento de remolque
- Relé del módulo de control del tren motriz (PCM)
- Relé de arranque
- Relé del ventilador electrónico 2
- Relé de carga de la batería de remolque
- Relé de la bomba de combustible
- Relé del ventilador electrónico 1
- Relé del desempañador de la ventana trasera/espejo calefaccionado
- Relé del ventilador electrónico 3
- Relé de Marcha/Arranque (R/S)
- Relé del faro HID derecho
- Relé del faro HID izquierdo
- Relé del motor del limpiaparabrisas
1 40A Estribo eléctrico
2 40A Relé R/S
3 30A Relé de arranque
4 40A Ventilador electrónico
5 20A Relé del faro de descarga de alta intensidad (HID) derecho
6 40A Ventilador electrónico
7 20A Relé del faro de descarga de alta intensidad (HID) izquierdo
8 30A Freno de remolque
9 60A Alimentación del relé RAS
11 30A Carga de la batería de remolque
12 30A Asiento eléctrico del pasajero
13 40A Relé del motor del ventilador
15 30A Motor del ventilador auxiliar
16 30A Relé PCM
17 30A Compuerta levadiza eléctrica
19 30A Módulo RAS
21 30A Motor del limpiaparabrisas delantero
22 40A Relé del desempañador de la ventana trasera/espejo calefaccionado
23 25A Ventilador electrónico
24 30A Techo corredizo
25 20A Toma de corriente auxiliar 2
26 20A Toma de corriente auxiliar 3
27 40A Asientos con control de clima
28 60A Válvulas ABS
29 60A Bomba ABS
30 40A Asiento plegable eléctrico de la tercera fila
31 20A Toma de corriente auxiliar/encendedor de cigarrillos
32 20A Toma de corriente auxiliar 4
34 30A Asiento eléctrico del conductor
35 15A Alimentación de mantenimiento del módulo de control de la transmisión (TCM)
36 20A 4x4
37 25A Relé de la luz de estacionamiento de remolque
38 20A Luces de reversa, solenoide de extremo de rueda integrado
39 10A Relé del embrague del aire acondicionado
41 10A Alimentación de mantenimiento PCM
43 5A Interruptor de encendido/apagado del freno
44 20A Relé de la bomba de combustible
45 25A Relé de las luces de parada/giro de remolque
47 10A Alimentación R/S del sistema de frenos antibloqueo (ABS)
48 10A Módulo RAS
49 5A Alimentación R/S del TCM
50 5A Alimentación R/S de la bobina del relé de la bomba de combustible
51 30A Alimentación R/S del panel de fusibles del compartimiento de pasajeros
52 10A Alimentación R/S del motor del ventilador
53 15A Luces de reversa de remolque
54 15A Espejos calefaccionados
55 Diodo de arranque de un toque
56 Diodo de la bomba de combustible
57 20A Alimentación del vehículo 1 - PCM
58 20A Alimentación del vehículo 2 - PCM
59 15A Alimentación del vehículo 4 - bobinas de encendido
61 20A Alimentación del vehículo 3 - PCM

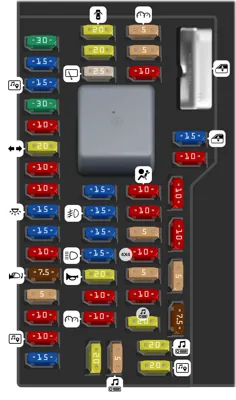

Panel de fusibles del compartimiento de pasajeros

Panel de fusibles del compartimiento de pasajeros
N°ADescripción
- Ventanas eléctricas, Techo corredizo
- Relé de accesorios retardado
1 30A Ventana inteligente #1
2 15A Módulo de memoria del lado del conductor
3 15A Sistema de entretenimiento familiar, Controles de audio del asiento trasero, Radio satelital, SYNC
4 30A Ventana inteligente #2
5 10A Iluminación del teclado, Habilitación del asiento de 3ra fila, Bloqueo de cambio de freno (BSI), Panel de fusibles del compartimiento de pasajeros
6 20A Señales de giro
7 10A Faros de luz baja (izquierda)
8 10A Faros de luz baja (derecha)
9 15A Luces interiores
10 15A Retroiluminación de interruptores, Luces de charco
11 10A No utilizado (repuesto)
12 7.5A Espejos eléctricos, Interruptor de memoria del asiento del conductor
13 5A No utilizado (repuesto)
14 10A Módulo de compuerta levadiza eléctrica - alimentación de mantenimiento
15 10A Control de clima, Módulo de satélite de posicionamiento global
16 15A No utilizado (repuesto)
17 20A Cerraduras de puertas, Liberación de compuerta levadiza, Liberación de vidrio levadizo
18 20A Asientos calefaccionados de segunda fila
19 25A Limpiaparabrisas trasero
20 15A Pedales ajustables, Enlace de datos
21 15A Faros antiniebla
22 15A Luces de estacionamiento
23 15A Faros de luz alta
24 20A Bocina
25 10A Luces de demanda, Guantera, Visera
26 10A Tablero de instrumentos
27 20A Interruptor de encendido
28 5A Radio
29 5A Tablero de instrumentos
30 5A No utilizado (repuesto)
31 10A No utilizado (repuesto)
32 10A Módulo de airbag
33 10A No utilizado (repuesto)
34 5A No utilizado (repuesto)
35 10A Asistencia de estacionamiento trasera, 4x4, cámara de video trasera, asientos calefaccionados de 2da fila [desde 2011]
36 5A Sistema antirrobo pasivo
37 10A Control de clima
38 20A Subwoofer, Amplificador THX
39 20A Radio
40 20A Sistema de navegación
41 15A Ventanas eléctricas, Ventilaciones eléctricas, Techo corredizo eléctrico, Espejo retrovisor con atenuación automática, Toma de corriente de CA de 110V [desde 2011]
42 10A No utilizado (repuesto)
43 10A Lógica del limpiaparabrisas trasero, Sensor de lluvia
44 10A Bobina del relé de carga de la batería de remolque
45 5A Lógica del limpiaparabrisas delantero
46 7.5A Control de clima, Control de relé auxiliar
