Lincoln Navigator / Fusibles 2013

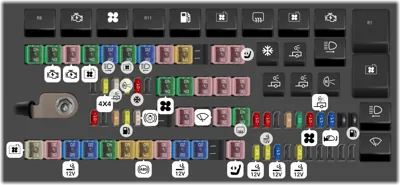

Compartimiento del motor

Compartimiento del motor
N°ADescripción
- Relé de la suspensión neumática trasera
- Relé del ventilador electrónico 2
- Relé de luces de reversa
- Relé de giro/freno derecho de remolque
- Relé de giro/freno izquierdo de remolque
- Relé del embrague del aire acondicionado
- Relé de luces de estacionamiento de remolque
- Relé del módulo de control del tren motriz
- Relé del motor de arranque
- Relé del motor del soplador
- Relé de carga de batería de remolque
- Relé de la bomba de combustible
- Relé del ventilador electrónico 1
- Relé del desempañador de la ventana trasera/espejo calefaccionado
- Relé del ventilador electrónico 3
- Relé de encendido/arranque
- Relé del faro HID derecho
- Relé del faro de descarga de alta intensidad izquierdo
- Relé del motor del limpiaparabrisas
1 40A Estribo eléctrico
2 40A Relé de encendido/arranque
3 30A Relé del motor de arranque
4 40A Ventilador electrónico
5 20A Relé del faro de descarga de alta intensidad derecho
6 40A Ventilador electrónico
7 20A Relé del faro de descarga de alta intensidad izquierdo
8 30A Freno de remolque
9 60A Alimentación del relé de la suspensión neumática trasera
11 30A Relé de carga de batería de remolque
12 30A Asiento eléctrico del pasajero
13 40A Relé del motor del soplador
14 40A Toma de corriente de 110 voltios CA
15 30A Motor del soplador auxiliar
16 30A Relé del módulo de control del tren motriz
17 30A Puerta trasera eléctrica
19 30A Módulo de la suspensión neumática trasera
21 30A Relé del motor del limpiaparabrisas delantero
22 40A Relé del desempañador de la ventana trasera/espejo calefaccionado
23 25A Ventilador electrónico
24 30A Quemacocos
25 20A Toma de corriente auxiliar (tablero de instrumentos)
26 20A Toma de corriente auxiliar (parte trasera de la consola central)
27 40A Asientos con control de clima de la primera fila
28 60A Válvulas del sistema de frenos antibloqueo
29 60A Bomba del sistema de frenos antibloqueo
30 30A Asiento plegable eléctrico de la tercera fila
31 20A Toma de corriente auxiliar/encendedor de cigarrillos
32 20A Toma de corriente auxiliar (panel del cuarto trasero derecho)
34 30A Asiento eléctrico del conductor
36 20A 4x4
37 25A Relé de luces de estacionamiento de remolque
38 20A Luces de reversa, solenoide de extremo de rueda integrado
39 10A Relé del embrague del aire acondicionado
41 10A Alimentación de mantenimiento del módulo de control del tren motriz
43 5A Interruptor de encendido/apagado de frenos
44 20A Relé de la bomba de combustible
45 25A Relé de luces de giro/freno de remolque
47 10A Alimentación de encendido/arranque del sistema de frenos antibloqueo
48 10A Módulo de la suspensión neumática trasera
50 5A Alimentación de encendido/arranque de la bobina del relé de la bomba de combustible
51 30A Alimentación de encendido/arranque del panel de fusibles del compartimiento de pasajeros
52 10A Bobina del relé del motor del soplador
53 15A Luces de reversa de remolque
54 15A Espejos calefaccionados
56 Diodo de la bomba de combustible
57 20A Potencia del vehículo 1 - módulo de control del tren motriz
58 20A Potencia del vehículo 2 - módulo de control del tren motriz
59 15A Potencia del vehículo 4 - bobinas de encendido
61 20A Potencia del vehículo 3 - módulo de control del tren motriz

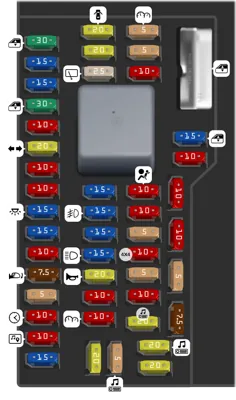

Compartimiento de pasajeros

Compartimiento de pasajeros
N°ADescripción
- Ventanas eléctricas, Quemacocos
- Relevador de accesorios retardados
1 30A Ventana del conductor
2 15A Módulo de memoria del lado del conductor
3 15A Controles de audio del asiento trasero, Radio satelital, SYNC®
4 30A Ventana del pasajero
5 10A Iluminación del teclado, Habilitación del asiento de la 3.ª fila, Interbloqueo de freno y palanca de cambios, Alimentación lógica del panel de fusibles inteligente
6 20A Luces direccionales
7 10A Faros de luz baja (izquierdo)
8 10A Faros de luz baja (derecho)
9 15A Luces interiores
10 15A Retroiluminación de interruptores, Luces de cortesía exteriores
11 10A No utilizado (repuesto)
12 7.5A Espejos eléctricos, Interruptor de memoria del asiento del conductor
13 5A No utilizado (repuesto)
14 10A Módulo de puerta trasera eléctrica - alimentación de mantenimiento, Reloj
15 10A Control de clima, Módulo de satélite de posicionamiento global
16 15A No utilizado (repuesto)
17 20A Seguros de puertas, Liberación de puerta trasera, Liberación de cristal trasero
18 20A Asientos de la segunda fila calefaccionados
19 25A Limpiaparabrisas trasero
20 15A Pedales ajustables, Enlace de datos
21 15A Faros de niebla
22 15A Luces de estacionamiento
23 15A Faros de luz alta
24 20A Claxon
25 10A Luces de cortesía, Guantera, Visera
26 10A Tablero de instrumentos
27 20A Interruptor de encendido
28 5A Radio
29 5A Tablero de instrumentos
30 5A No utilizado (repuesto)
31 10A No utilizado (repuesto)
32 10A Módulo de bolsas de aire
33 10A No utilizado (repuesto)
34 5A No utilizado (repuesto)
35 10A Asistencia de estacionamiento trasera, 4x4, Cámara de video trasera, Asientos de la 2.ª fila calefaccionados
36 5A Sistema antirrobo pasivo
37 10A Control de clima
38 20A Subwoofer, Amplificador THX
39 20A Radio
40 20A Amplificador THX
41 15A Ventanas eléctricas, Ventilas eléctricas, Quemacocos eléctrico, Espejo retrovisor con atenuación automática, Toma de corriente de 110 voltios CA
42 10A No utilizado (repuesto)
43 10A Lógica del limpiaparabrisas trasero, Sensor de lluvia
44 10A Bobina del relevador de carga de batería de remolque
45 5A Lógica del limpiaparabrisas delantero
46 7.5A Control de clima, Control de relevador auxiliar
