Lincoln Navigator / Fusibles 2015

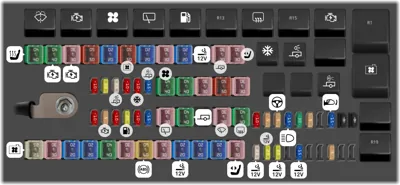

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- Relé de la caja de fusibles en el motor
- Relé 2 del ventilador electrónico
- Relé de las luces de reversa del remolque
- Relé del embrague del aire acondicionado
- Relé de la luz de estacionamiento del remolque
- Relé del lavador trasero
- Relé del motor de arranque
- Relé del motor del ventilador
- Relé del limpiaparabrisas trasero
- Relé de la bomba de combustible
- Ventilador de refrigeración electrónico
- Desempañador de la ventana trasera, relé del espejo calefaccionado
- Ventilador de refrigeración electrónico
- Relé de marcha/arranque
1 40A Estribos eléctricos, asientos calefaccionados
2 40A Relé de marcha/arranque
3 30A Relé del motor de arranque
4 50A Ventilador de refrigeración electrónico
5 20A Faro delantero HID derecho (RH)
6 50A Ventilador electrónico
7 20A Faro delantero HID izquierdo (LH)
8 30A Freno del remolque
9 20A Toma de corriente (consola)
11 30A Módulo de remolque
12 30A Asiento eléctrico del pasajero
13 40A Relé del motor del ventilador
14 40A Toma de corriente de CA de 110 voltios
15 30A Motor del ventilador auxiliar
16 50A Relé del módulo de control del tren motriz
17 30A Compuerta levadiza eléctrica
18 30A Motor del limpiaparabrisas trasero
19 40A Módulo de remolque
21 30A Relé del motor del limpiaparabrisas delantero
22 40A Relé del desempañador de la ventana trasera y del espejo calefaccionado
23 25A Ventilador electrónico
24 30A Techo corredizo
25 20A Toma de corriente auxiliar (panel de faldón del tablero de instrumentos)
26 20A Toma de corriente auxiliar (parte trasera de la consola central)
27 40A Asientos con control de clima de la fila delantera
28 30A Válvulas del sistema de frenos antibloqueo
29 60A Bomba del sistema de frenos antibloqueo
30 30A Asiento plegable eléctrico de la tercera fila
31 20A Toma de corriente auxiliar/encendedor de cigarrillos
32 20A Toma de corriente auxiliar (panel trasero derecho)
33 20A Módulo de clima del asiento trasero
34 30A Asiento eléctrico del conductor
35 10A Sensor ALT
36 20A Módulo de tracción total 4x4
37 25A Relé de la luz de estacionamiento del remolque
38 10A Solenoide de extremo de rueda integrado
39 10A Relé del embrague del aire acondicionado
40 15A Luz de reversa del remolque
41 10A Alimentación de mantenimiento del módulo de control del tren motriz
42 5A Relé de marcha/arranque
43 10A Interruptor de encendido/apagado del freno
44 20A Relé de la bomba de combustible
45 10A No utilizado (repuesto)
46 15A Bomba del lavador delantero/trasero
47 10A Alimentación de marcha/arranque del sistema de frenos antibloqueo
48 5A ISP del módulo de control del tren motriz
49 5A Dirección asistida
50 15A Módulo de control de faros
51 30A Alimentación de marcha/arranque del panel de fusibles del compartimiento de pasajeros
52 5A Marcha/arranque del motor del ventilador
54 15A Espejos calefaccionados
57 25A Alimentación del vehículo 1 - módulo de control del tren motriz
58 20A Alimentación del vehículo 2 - módulo de control del tren motriz
59 20A Alimentación del vehículo 4 - bobinas de encendido
61 15A Alimentación del vehículo 3 - módulo de control del tren motriz
64 5A Sensor de lluvia

Panel de fusibles del compartimiento de pasajeros

Panel de fusibles del compartimiento de pasajeros
N°ADescripción
1 30A Ventana del conductor
2 15A Control del asiento trasero, módulo de puerta de enlace multimedia
3 30A Ventana del pasajero
4 10A Luces de demanda
5 20A Amplificador
6 5A Control electrónico automático de temperatura trasero
7 7.5A Espejo eléctrico, interruptor de memoria del asiento del conductor
9 10A SYNC, compuerta levadiza eléctrica, panel de acabado eléctrico, pantalla
10 10A Relé de accesorios de marcha
11 10A Módulo de entrada/arranque pasivo
12 15A Luces interiores, luces de charco
13 15A Señales de giro y parada/giro derechas
14 15A Señales de giro y parada/giro izquierdas
15 15A Luz de reversa, luz de freno central de montaje alto, espejo EC
16 10A Luz baja delantera derecha
17 10A Luz baja delantera izquierda
18 10A Bloqueo de cambio de freno/LED del botón de arranque/iluminación del teclado, asiento plegable eléctrico de tercera fila, arranque táctil de entrada pasiva
19 20A Amplificador de subwoofer, amplificador THX
20 20A Relés de bloqueo/desbloqueo
22 20A Bocina
23 15A SWCM, tablero de instrumentos
24 15A Pedales ajustables/columna ajustable eléctrica, Datalink
25 15A Tapa de liberación de la compuerta levadiza, motor de liberación del vidrio levadizo
26 5A Interruptor de arranque por botón
27 20A Módulo de entrada/arranque pasivo
28 15A Interruptor de encendido, interruptor de inhibición de llave
29 20A Radio, GPS
30 15A Luces de estacionamiento delanteras
31 5A Freno de remolque encendido/apagado
32 15A Ventilación eléctrica, ventanas traseras, inversor de corriente
33 10A Módulo de suspensión CCD
34 10A Asistencia de estacionamiento trasera, cámara trasera, BLIS, asiento calefaccionado
35 5A Módulo de clima, interruptor O/D
37 10A Módulo 4X4
38 10A Espejo EC, techo corredizo, DVD
39 15A Luces altas delanteras izquierda y derecha
40 10A Luces de estacionamiento/cola traseras
41 7.5A Módulo de control de sujeciones
45 5A No utilizado (repuesto)
46 10A Control de clima
