Lincoln Navigator / Fusibles 2016

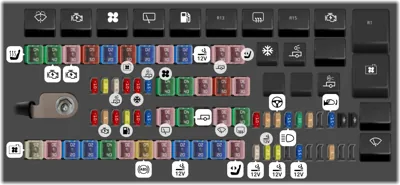

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- Relé de la caja de fusibles en el motor
- Relé 2 del ventilador electrónico
- Relé de luces de reversa del remolque
- Relé del embrague del aire acondicionado
- Relé de luces de estacionamiento del remolque
- Relé del lavaparabrisas trasero
- Relé del motor de arranque
- Relé del motor del soplador
- Relé del limpiaparabrisas trasero
- Relé de la bomba de combustible
- Ventilador de enfriamiento electrónico
- Desempañador de la ventana trasera, relé de espejos calefaccionados
- Ventilador de enfriamiento electrónico
- Relé de encendido/arranque
- Relé del motor del limpiaparabrisas.
1 40A Estribos eléctricos, asientos calefaccionados
2 40A Relé de encendido/arranque
3 30A Relé del motor de arranque
4 50A Ventilador de enfriamiento electrónico
5 20A Faro HID derecho
6 50A Ventilador electrónico
7 20A Faro HID izquierdo
8 30A Freno del remolque
9 20A Toma de corriente (consola)
11 30A Módulo de remolque
12 30A Asiento eléctrico del pasajero
13 40A Relé del motor del soplador
14 40A Toma de corriente de 110 voltios CA
15 30A Motor del soplador auxiliar
16 50A Relé del módulo de control del tren motriz
17 30A Puerta trasera eléctrica
18 30A Motor del limpiaparabrisas trasero
19 40A Módulo de remolque
21 30A Relé del motor del limpiaparabrisas delantero
22 40A Relé del desempañador de la ventana trasera y espejos calefaccionados
23 25A Ventilador electrónico
24 30A Quemacocos
25 20A Toma de corriente auxiliar (panel de instrumentos)
26 20A Toma de corriente auxiliar (parte trasera de la consola central)
27 40A Asientos con control de clima de la primera fila
28 30A Válvulas del sistema de frenos antibloqueo
29 60A Bomba del sistema de frenos antibloqueo
30 30A Asiento plegable eléctrico de la tercera fila
31 20A Toma de corriente auxiliar/encendedor de cigarrillos
32 20A Toma de corriente auxiliar (panel lateral trasero derecho)
33 20A Módulo de clima del asiento trasero
34 30A Asiento eléctrico del conductor
35 10A Sensor del alternador
36 20A Módulo de tracción total 4x4
37 25A Relé de luces de estacionamiento del remolque
38 10A Solenoide de extremo de rueda integrado
39 10A Relé del embrague del aire acondicionado
40 15A Luces de reversa del remolque
41 10A Alimentación de mantenimiento del módulo de control del tren motriz
42 5A Relé de encendido/arranque
43 10A Interruptor de encendido/apagado de frenos
44 20A Relé de la bomba de combustible
45 10A No utilizado (repuesto)
46 15A Bomba de lavado delantera/trasera
47 10A Alimentación de encendido/arranque del sistema de frenos antibloqueo
48 5A ISP del módulo de control del tren motriz
49 5A Dirección asistida
50 15A Módulo de control de faros
51 30A Alimentación de encendido/arranque del panel de fusibles del compartimento de pasajeros
52 5A Encendido/arranque del motor del soplador
54 15A Espejos calefaccionados
57 25A Alimentación del vehículo 1 - módulo de control del tren motriz
58 20A Alimentación del vehículo 2 - módulo de control del tren motriz
59 20A Alimentación del vehículo 4 - bobinas de encendido
61 15A Alimentación del vehículo 3 - módulo de control del tren motriz
64 5A Sensor de lluvia

Panel de fusibles del compartimiento de pasajeros

Panel de fusibles del compartimiento de pasajeros
N°ADescripción
1 30A Ventana del conductor
2 15A Control del asiento trasero, módulo de puerta de enlace multimedia
3 30A Ventana del pasajero
4 10A Lámparas de cortesía
5 20A Amplificador
6 5A Control electrónico de temperatura automático trasero
7 7.5A Espejo eléctrico, interruptor de memoria del asiento del conductor
9 10A SYNC, puerta de enlace eléctrica, panel de acabado eléctrico, pantalla
10 10A Relé de accesorios de encendido
11 10A Módulo de entrada/arranque pasivo
12 15A Iluminación interior, luces de cortesía exteriores
13 15A Señales de giro a la derecha y de freno/giro
14 15A Señales de giro a la izquierda y de freno/giro
15 15A Lámpara de reversa, luz de freno central de montaje alto, espejo EC
16 10A Luz de cruce delantera derecha
17 10A Luz de cruce delantera izquierda
18 10A Interbloqueo de cambio de freno/LED del botón de arranque/iluminación del teclado, asiento plegable eléctrico de la tercera fila, arranque táctil de entrada pasiva
19 20A Amplificador de subwoofer, amplificador THX
20 20A Relés de bloqueo/desbloqueo
22 20A Bocina
23 15A SWCM, tablero de instrumentos
24 15A Pedales ajustables/columna ajustable eléctricamente, Datalink
25 15A Liberación de la puerta trasera, motor de liberación del cristal trasero
26 5A Interruptor de botón de arranque
27 20A Módulo de entrada/arranque pasivo
28 15A Interruptor de encendido, interruptor de inhibición de llave
29 20A Radio, GPS
30 15A Luces de estacionamiento delanteras
31 5A Freno de remolque encendido/apagado
32 15A Ventilación eléctrica, ventanas traseras, inversor de corriente
33 10A Módulo de suspensión CCD
34 10A Asistente de estacionamiento trasero, cámara trasera, BLIS, asiento calefaccionado
35 5A Módulo de clima, interruptor O/D
37 10A Módulo 4X4
38 10A Espejo EC, quemacocos, DVD
39 15A Luces altas delanteras izquierda y derecha
40 10A Luces traseras/de estacionamiento traseras
41 7.5A Módulo de control de restricciones
45 5A No utilizado (repuesto)
46 10A Control de clima
48 Disyuntor de ventanas traseras y del pasajero delantero.
49 Relé de ventanas y ventilaciones.
