Lincoln Town Car / Fusibles 1997

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- 50A Luces
- 50A Frenos antibloqueo
- 50A Interruptor de encendido
- 40A Desempañador de la ventana trasera/Espejos calefaccionados
- 40A Interruptor de encendido
- Disyuntor: Ventanas eléctricas/Techo solar
- 10A Generador/Regulador de voltaje
- 10A Restricciones de bolsa de aire
- 20A Claxon
- 20A Bomba de combustible
- 30A Ventilador de enfriamiento
- 25A Amplificador de radio
- Claxon
- Suspensión de aire
- Ventilador de enfriamiento
- 30A Asiento calefaccionado
- 30A Módulo de control del tren motriz (PCM)
- 30A Suspensión de aire
- 30A Carga de batería para remolque
- 30A Frenos de remolque
- 30A Luces de remolque

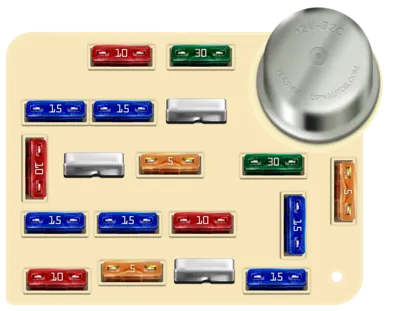

Diagrama de la Caja de Fusibles del Compartimiento de Pasajeros

Diagrama de la Caja de Fusibles del Compartimiento de Pasajeros
N°ADescripción
1 15A Luces de reversa, Luces de señalización, Módulo de control de temperatura automática electrónica (EATC), Solenoide de bloqueo de cambio de freno, Asiento calefaccionado
2 Módulo controlador de limpiaparabrisas/lavaparabrisas, Motor del limpiaparabrisas
3 5A Monitor del alternador
4 10A Módulo de control de iluminación (LCM)
5 15A Bobinas de encendido, Relé de potencia del módulo de control del tren motriz (PCM)
6 10A Unidad de control de radio delantera, Reloj, Teléfono celular, Módulo de brújula, Módulo de control de iluminación (LCM), Espejo electrónico día/noche
7 15A Monitor de diagnóstico de bolsas de aire, Módulo de frenos antibloqueo, Tablero de instrumentos, Amplificador de control de velocidad, Módulo de dirección de suspensión/aire EVO, Interruptor de control de transmisión, Indicadores de advertencia, Sensor de rotación del volante, Módulo de control de temperatura automática electrónica (EATC), Luces de circulación diurna
8 15A Cierre del maletero, Cambiador de CD, Espejos eléctricos, Entrada sin llave, Asientos con memoria, Módulo de control redundante del volante, Teléfono celular
9 5A Unidad de control de radio delantera, Módulo de diagnóstico de bolsas de aire, Módulo de control de iluminación (LCM), Indicadores de advertencia
10 30A Módulo de control de temperatura automática electrónica (EATC)
11 5A Módulo del asiento delantero izquierdo, Módulo de la puerta delantera izquierda
12 Faros, Módulo de control de iluminación (LCM)
13 10A Desempañador de la ventana trasera/espejo calefaccionado
14 Entrada sin llave, Asientos eléctricos, Liberación de la tapa del tanque de combustible, Módulo del asiento delantero izquierdo, Módulo de la puerta delantera izquierda
15 15A Luces interiores, Módulo de control de iluminación (LCM), Luces de circulación diurna, Iluminación del panel de instrumentos
16 15A Interruptor de freno ON/OFF, Luces de emergencia, Interruptor de presión de freno
17 30A Encendedor de cigarros
18 10A Tablero de instrumentos, Reloj, Unidad de control de radio delantera, Módulo de control de temperatura automática electrónica (EATC), Conector de enlace de datos de diagnóstico a bordo (OBD)
