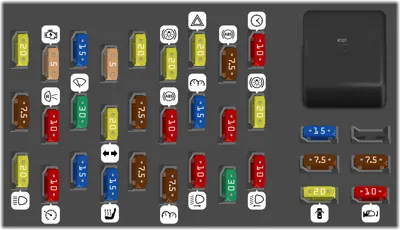

Panel de fusibles del compartimento de pasajeros

N°	A	Descripción
-		Relé de retardo de accesorios (Signature/Cartier) o Relé de ventana eléctrica (Executive)
1	10A	Módulo de Control de Iluminación (LCM), Faro de luz baja izquierdo
2	30A	Motor del soplador EATC
3	10A	Módulo de Control de Iluminación (LCM), Faro de luz baja derecho
4	7.5A	Tablero de instrumentos
5	7.5A	Módulo de Control de Iluminación (LCM), Luces de estacionamiento/traseras
6	15A	EATC, Asientos calefaccionados
7	15A	Módulo de Control de Iluminación (LCM), Sensor/Amplificador de día/noche
8	10A	Bloqueo de cambio, Control de velocidad, Suspensión de aire, Sensor de rotación del volante
9	20A	Módulo de Control de Iluminación (LCM), Interruptor multifunción, Faros de luz alta
10	20A	Interruptor de posición del pedal de freno (BPP), Interruptor de presión de freno, Luces de freno
11	10A	Sensor de choque electrónico (Airbag)
12	15A	Tablero de instrumentos, Antirrobo, Interruptor de encendido, Bobinas de encendido
13	10A	Módulo de frenos antibloqueo, Interruptor de control de tracción
14	7.5A	Interruptor de control de transmisión, Módulo de Control de Iluminación (LCM)
15	20A	Interruptor multifunción, Luces direccionales
16	30A	Módulo de control de limpiaparabrisas (WCM), Motor del limpiaparabrisas
17	10A	Sensor de rango de transmisión digital (DTR), Luces de reversa, Espejos EC
18	7.5A	Módulo de Control de Iluminación (LCM), Unidad de control de radio frontal, Transceptor de teléfono celular, Espejo electrónico día/noche, Módulo de brújula
19	10A	EATC, Reloj, Tablero de instrumentos, PCM
20	7.5A	Módulo de Control de Iluminación (LCM), ABS, Bloqueo de cambio
21	20A	Interruptor multifunción, Luces de emergencia
22	20A	Interruptor multifunción, Luces de freno montadas en alto
23	20A	Conector de enlace de datos, Encendedor de cigarrillos I/P
24	5A	Unidad de control de radio frontal
25	15A	Módulo de Control de Iluminación (LCM), Luces de cortesía/demanda
26	5A	Sensor de rango de transmisión digital (DTR), Bobina del relé de arranque
27	20A	Interruptor de liberación de la tapa del combustible
28	10A	Espejos calefaccionados
29	20A	Módulo de puerta LF, Cerraduras de puertas, Liberación de la tapa del maletero
30	7.5A	Módulo de asiento LF, Interruptor de liberación de la tapa del maletero, Interruptores de cerradura de puerta, Interruptor de control de asiento LF, Módulo de puerta LF, Interruptor de espejo eléctrico
31	7.5A	Interruptor de luz principal, Módulo de Control de Iluminación (LCM)
33	15A	Unidad de control de radio frontal, Cambiador de discos compactos digitales, Transceptor de teléfono celular

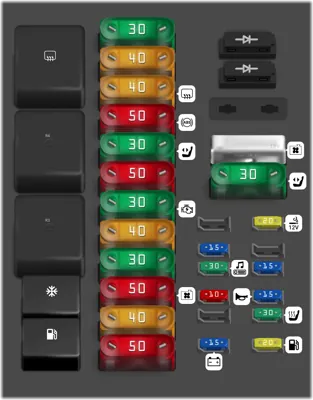

Caja de fusibles en el motor

N°	A	Descripción
-		Relé de la bomba de combustible
-		Relé del embrague del aire acondicionado
-		Relé de potencia del PCM
-		Relé de suspensión de aire
-		Relé de desempañador trasero
1	50A	Interruptor de encendido
2	40A	Interruptor de encendido
3	50A	Ventilador de enfriamiento - Alta velocidad
4	30A	Relé de potencia del PCM
5	40A	Panel de fusibles del tablero de instrumentos, Fusibles 10, 19, 21, 23, 25, 27
6	30A	Sistema de arranque
7	50A	Panel de fusibles del tablero de instrumentos, Fusibles 1, 3, 5, 7, 9, 31
8	30A	Asiento eléctrico del conductor, Panel de fusibles del tablero de instrumentos, Fusible 30
9	50A	Frenos antibloqueo
10	40A	Desempañador trasero
11	40A	Relé de retardo de accesorios (Signature/Cartier), Relé de ventana eléctrica (Executive), Panel de fusibles del tablero de instrumentos, Fusible 29
12	30A	Suspensión de aire
13	15A	Sistema de carga
14	20A	Bomba de combustible
16	30A	Asientos calefaccionados
17	10A	Suspensión de aire
18	15A	Claxon
19	30A	Subwoofer, Panel de fusibles del tablero de instrumentos, Fusible 33
20	15A	Inyectores de combustible
21	15A	Sensores de oxígeno calefaccionados, Solenoides de transmisión, Solenoide de ventilación del canister EVAP, Regulador de vacío EGR, Válvula de gestión de vapor EVAP
24	20A	Toma de corriente auxiliar
25	30A	Soporte lumbar eléctrico, Asiento eléctrico del pasajero
26		Ventilador de enfriamiento - Baja velocidad
