Lincoln Town Car / Fusibles 2003

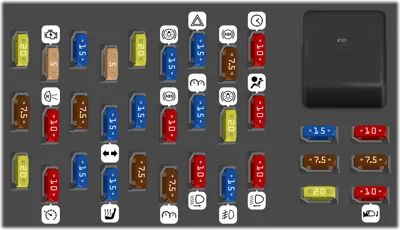

Panel de fusibles del compartimiento de pasajeros

Panel de fusibles del compartimiento de pasajeros
N°ADescripción
- Relé de retardo de accesorios (Signature/Cartier) o Relé de ventana eléctrica (Executive)
1 10A Módulo de Control de Iluminación (LCM), Faro delantero de luz baja izquierdo
2 15A Luces antiniebla
3 10A LCM, Faro delantero de luz baja derecho
4 7.5A Tablero de instrumentos
5 7.5A LCM, Luz del panel de instrumentos
6 15A EATC, Asientos calefaccionados
7 15A LCM, Luces automáticas/PAT/Sensores de carga solar, Luces de estacionamiento/cola, Luces de giro
8 10A Bloqueo de cambio, Control de velocidad, Suspensión neumática
9 20A Faros delanteros de luz alta (LCM)
10 10A Módulo de Control de Retención (RCM), Bolsas de aire
11 20A Luces de freno/Control de velocidad
12 15A Tablero de instrumentos, Antirrobo, Bobinas de encendido
13 10A Módulo de freno antibloqueo, Interruptor de control de tracción, Relé ABS
14 15A Interruptor de control de transmisión, LCM, Tapa del maletero
15 15A Interruptor multifunción, Señales de giro
16 7.5A Módulo de Control del Limpiaparabrisas (WCM)
17 10A Sensor de Rango de Transmisión Digital (DTR), Luces de reversa, Espejos EC, Asistencia de reversa
18 7.5A LCM, Unidad de control de radio frontal, Espejo electrónico día/noche, Módulo de brújula/Audio trasero/Módulo de control de clima, TCU, Interruptor de asientos calefaccionados, Sensor de lluvia, Interruptores de bloqueo de puertas, OHC, Interruptor de asientos traseros calefaccionados
19 10A EATC, Reloj, Tablero de instrumentos, PCM
20 7.5A ABS, Bloqueo de cambio
21 15A Interruptor multifunción, Luces de emergencia
22 15A Interruptor multifunción, Luces de freno montadas altas, Luces de freno
23 20A Conector de enlace de datos, Encendedor de cigarrillos del panel de instrumentos (I/P), Encendedores de cigarrillos de la puerta trasera (solo batalla larga)
24 5A Unidad de control de radio frontal
25 15A LCM, Luces de cortesía/demanda
26 5A Sensor DTR, Bobina del relé de arranque
27 20A Interruptor de liberación de la tapa del depósito de combustible
28 10A Espejos calefaccionados
29 20A Módulo de puerta delantera izquierda
30 7.5A Interruptor de liberación de la tapa del maletero, Interruptores de bloqueo de puertas, Interruptor de control del asiento delantero izquierdo, Módulo de puerta delantera izquierda, Interruptor del espejo eléctrico, Pedales ajustables
31 7.5A Interruptor principal de luces, LCM
32 10A Módulo de antena oculta electrónica
33 15A Unidad de control de radio frontal, Cambiador de discos compactos digital

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
1 30A Radio, Fusible I/P 33
2 20A Toma de corriente delantera
4 15A Bocina
5 20A Bomba de combustible, Interruptor de inercia
6 20A Toma de corriente trasera derecha (Solo para Distancia entre Ejes Larga)
7 30A Asientos calefaccionados del conductor delantero y del pasajero delantero
10 10A Módulo de Suspensión Neumática Trasera (RASM)
11 30A Asientos calefaccionados traseros del conductor/pasajero (Solo para Distancia entre Ejes Larga)
12 20A Toma de corriente trasera izquierda (Solo para Distancia entre Ejes Larga)
13 7.5A Al alternador
14 20A Encendedores de cigarrillos de la puerta trasera (Solo para Distancia entre Ejes Larga)
19 15A Sensor MAF, Sensor DPFE, Inyectores, PCM
20 15A PCM, Solenoide de ventilación del depósito, VMV, HEGOs
101 50A Interruptor de encendido, Motor de arranque, Fusibles I/P 2, 4, 6, 8, 13, 15, 17, 24 y 26
102 50A Ventilador de refrigeración (velocidad variable)
103 40A Motor del soplador
104 40A Luz trasera calefaccionada, Fusible IP 28
105 30A Relé EEC, Fusibles PDB 19, 20, Bobina del relé de la bomba de combustible, Bobina del relé del embrague del aire acondicionado
106 40A Módulo ABS
107 40A Fusible I/P 29, Relé de accesorios temporizado (ventanas, techo corredizo, radio)
108 30A Fusible I/P 30, Asientos con memoria, Interruptor del asiento eléctrico, Lumbar, Pedales ajustables, Espejos con memoria
109 40A Módulo de cierre/enganche del maletero
112 40A Interruptor de encendido, Fusibles I/P, 10, 12, 14, 16, 18
113 40A Fusibles I/P, 1, 3, 5, 7, 9, 31
114 30A Compresor RASM
115 40A Fusibles I/P 11, 19, 21, 23, 25, 27
116 30A Limpiaparabrisas
117 30A Asientos eléctricos traseros (Solo para Distancia entre Ejes Larga)
118 20A ABS
201 Bocina
202 PCM
203 Bomba de combustible
204 Embrague del aire acondicionado
206 Tierra de la luz de giro
207 Luces antiniebla
208 Aislamiento de la luz de estacionamiento
209 Relé ABS
301 Motor del soplador
302 Solenoide de arranque
303 Luz trasera calefaccionada
304 RASM
501 PCM
502 Embrague del aire acondicionado
