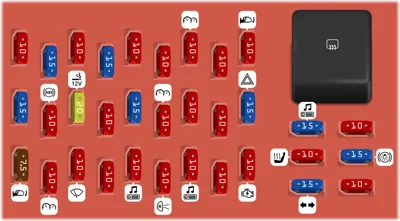

Panel de fusibles del compartimiento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé del desempañador trasero | ||
| 1 | 10A | Bobina del relé de arranque | |
| 2 | 10A | Módulo de control de sujeción (RCM), Sensor de clasificación de ocupantes (OCS), Indicador de desactivación de la bolsa de aire del pasajero (PADI) | |
| 3 | 10A | Audio, Cabezal de control de navegación | |
| 4 | 10A | Luces de reversa | |
| 5 | 10A | Audio | |
| 6 | 10A | Sistema antirrobo pasivo (PATS), Bobina del relé del Módulo de control del tren motriz (PCM), Bobina del relé de la bobina de encendido, Bobina del relé de combustible | |
| 7 | 10A | Módulo del limpiaparabrisas | |
| 8 | 10A | Módulo de la tapa del maletero eléctrico (PDM), Módulo de control de iluminación (LCM), Interruptor de cancelación de sobremarcha, Tablero de instrumentos, Bobina del relé del desempañador trasero | |
| 9 | 7.5A | Iluminación del interruptor del espejo, Iluminación del interruptor de bloqueo de la puerta, Control de audio trasero, Iluminación del interruptor del asiento calefaccionado, LCM, Espejo electrocromático, Consola superior | |
| 10 | 15A | Luces de emergencia | |
| 11 | 10A | Módulo de suspensión neumática trasera (RASM) | |
| 12 | 10A | LCM (Iluminación) | |
| 13 | 10A | Tablero de instrumentos, Módulo de asistencia de estacionamiento trasero extendido | |
| 14 | 15A | Pedales ajustables | |
| 15 | 10A | Módulo de control de temperatura automático dual (DATC) | |
| 16 | 20A | Encendedor de cigarrillos, OBD II | |
| 17 | 10A | Módulo del Sistema de frenos antibloqueo (ABS), Ventilación positiva del cárter (PCV) | |
| 18 | 15A | LCM (Luces interiores) | |
| 19 | 10A | Interruptores del Módulo de la puerta del conductor (DDM), PDM, Espejos eléctricos, DSM | |
| 20 | 10A | LCM (Luz baja derecha) | |
| 21 | 10A | LED PATS, Tablero de instrumentos, Reloj analógico, Consola superior | |
| 22 | 10A | LCM (Luz baja izquierda) | |
| 23 | 10A | LCM | |
| 24 | 15A | LCM (Luces altas), Interruptor multifunción (Ráfaga de luces) | |
| 25 | 10A | Bloqueo de cambio de freno-transmisión (BTSI), Alimentación de señal del interruptor de parada, Interruptor de desactivación del control de velocidad | |
| 26 | 15A | LCM (Luces de estacionamiento, luces de giro) | |
| 27 | 10A | Módulo DATC | |
| 28 | 10A | Luz de freno central de montaje alto (CHMSL) | |
| 29 | 15A | Señales de giro | |
| 30 | 15A | Luces de freno | |
| 31 | 10A | Interruptor de ciclo del aire acondicionado, Módulo de asientos calefaccionados | |
| 32 | 10A | Calentadores de espejo | |
| 33 | 15A | Audio, Navegación |

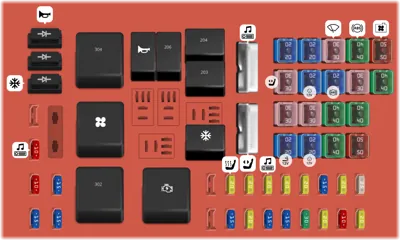

Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 20A | Interruptor de encendido (Llave puesta, MARCHA 1, MARCHA 2) | |
| 2 | 25A | Interruptor de encendido (MARCHA/ARRANQUE, MARCHA/ACC, ARRANQUE) | |
| 3 | 10A | Alimentación de mantenimiento del Módulo de Control del Tren Motriz (PCM) | |
| 4 | 20A | Alimentación del relé de combustible | |
| 5 | 20A | Toma de corriente del tablero de instrumentos | |
| 6 | 15A | Regulador del alternador | |
| 7 | 30A | Alimentación del relé del PCM | |
| 8 | 20A | Módulo de la Puerta del Conductor (DDM) | |
| 9 | 15A | Alimentación del relé de la bobina de encendido | |
| 10 | 20A | Alimentación del relé de la bocina | |
| 11 | 15A | Alimentación del relé del embrague del aire acondicionado | |
| 12 | 20A | Audio | |
| 13 | 20A | Alimentación #3 de la caja de fusibles del tablero de instrumentos | |
| 14 | 20A | Interruptor de la luz de freno | |
| 15 | 15A | Lumbar, Tapa de combustible | |
| 16 | 20A | Asientos calefaccionados | |
| 19 | 15A | Inyectores | |
| 20 | 15A | PCM, Sensor de Flujo de Masa de Aire (MAF) | |
| 21 | 15A | Cargas y sensores del tren motriz | |
| 22 | 10A | Módulo de Suspensión Neumática Trasera (RASM) | |
| 23 | 10A | Accesorio retardado (Techo corredizo, audio y sistema de navegación) | |
| 101 | 40A | Alimentación del relé del soplador | |
| 102 | 50A | Ventilador de refrigeración | |
| 103 | 50A | Alimentación #1 de la caja de fusibles del tablero de instrumentos | |
| 104 | 40A | Alimentación #2 de la caja de fusibles del tablero de instrumentos | |
| 105 | 30A | Alimentación del relé de arranque | |
| 106 | 40A | Módulo ABS (Bomba) | |
| 107 | 40A | Alimentación del relé del desempañador trasero | |
| 108 | 40A | Módulo de Tapa de Maletero Eléctrica (PDM) | |
| 109 | 20A | Módulo ABS (Válvulas) | |
| 110 | 30A | Módulo del limpiaparabrisas | |
| 111 | 20A | Toma de corriente trasera #1 | |
| 112 | 30A | RASM (Compresor de aire) | |
| 113 | 20A | Toma de corriente trasera #2 | |
| 114 | 20A | Techo corredizo | |
| 115 | 20A | Encendedores de cigarrillos traseros | |
| 116 | 30A | Módulo de descenso | |
| 117 | 30A | Módulo del asiento del conductor | |
| 118 | 20A | Asientos traseros calefaccionados | |
| 201 | Embrague del aire acondicionado | ||
| 203 | Bobina de encendido | ||
| 204 | PCM | ||
| 206 | Combustible | ||
| 209 | Bocina | ||
| 301 | Motor de arranque | ||
| 302 | RASM (Compresor de aire) | ||
| 303 | Soplador | ||
| 304 | Accesorio retardado | ||
| 501 | Embrague del aire acondicionado | ||
| 502 | Batería inversa | ||
| 503 | Bocina, Pestillo de la puerta | ||
| 601 | Asientos eléctricos | ||
| 602 | Relé de accesorio retardado para ventanas, techo corredizo, audio y sistema de navegación |
