Caja de fusibles interior

N°	A	Descripción
-		Relé del desempañador trasero
1	10A	Bobina del relé de arranque
2	10A	Módulo de control de sujeción (RCM), Sensor de clasificación de ocupantes (OCS), Indicador de desactivación de la bolsa de aire del pasajero (PADI)
3	10A	Audio, Cabezal de control de navegación
4	10A	luces de reversa
6	10A	Sistema antirrobo pasivo (PATS), Bobina del relé del Módulo de control del tren motriz (PCM), Bobina del relé de la bobina de encendido, Bobina del relé de combustible
7	10A	Módulo del limpiaparabrisas
8	10A	Módulo de la tapa del maletero eléctrico (PDM), Módulo de control de iluminación (LCM), Interruptor de cancelación de sobremarcha, tablero de instrumentos, Bobina del relé del desempañador trasero, Módulo de la brújula
9	7.5A	Iluminación del interruptor del espejo, Iluminación del interruptor de la cerradura de la puerta, Iluminación del interruptor del asiento calefaccionado, LCM, Espejo electrocromático
10	15A	Luces de emergencia
11	10A	Módulo de suspensión neumática trasera (RASM)
12	10A	LCM (Iluminación)
13	10A	tablero de instrumentos, Módulo de asistencia de estacionamiento trasero extendido
14	15A	Pedales ajustables
15	10A	Módulo de control de temperatura automático dual (DATC)
16	20A	Encendedor de cigarrillos, OBD II
17	10A	Módulo del Sistema de frenos antibloqueo (ABS)
18	15A	LCM (luces interiores)
19	10A	Interruptores del Módulo de la puerta del conductor (DDM), PDM, Espejos eléctricos, DSM
20	10A	LCM (Luz baja derecha)
21	10A	LED PATS, tablero de instrumentos, Reloj analógico
22	10A	LCM (Luz baja izquierda)
23	10A	LCM
24	15A	LCM (Luces altas), Interruptor multifunción (Ráfaga de luces)
25	10A	Interruptor de desactivación del control de velocidad, Alimentación de señal del interruptor de parada
26	15A	LCM (Luces de estacionamiento, luces de giro)
27	10A	Módulo DATC
28	7.5A	Luz de freno central de montaje alto (CHMSL)
29	15A	Señales de giro
30	15A	Luces de freno
31	10A	Interruptor de ciclo del aire acondicionado, Módulo de asientos calefaccionados
32	10A	Calentadores de espejos
33	15A	Audio, Navegación

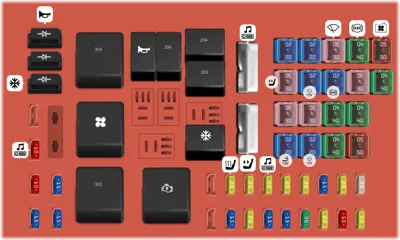

Caja de fusibles en el motor

N°	A	Descripción
1	20A	Interruptor de encendido (Llave puesta, MARCHA 1, MARCHA 2)
2	25A	Interruptor de encendido (MARCHA/ARRANQUE, MARCHA/ACC, ARRANQUE)
3	10A	Módulo de control del tren motriz (PCM) alimentación de mantenimiento
4	20A	Alimentación del relé de combustible
5	20A	Toma de corriente del tablero de instrumentos
6	15A	Regulador del alternador
7	30A	Alimentación del relé del PCM
8	20A	Módulo de la puerta del conductor (DDM)
9	15A	Alimentación del relé de la bobina de encendido
10	20A	Alimentación del relé de la bocina
11	15A	Alimentación del relé del embrague del aire acondicionado
12	20A	Audio
13	20A	Alimentación de la caja de fusibles del tablero de instrumentos #3
14	20A	Interruptor de la luz de freno
15	15A	Lumbar, Tapa de combustible
16	20A	Asientos calefaccionados
19	15A	Inyectores
20	15A	PCM, Sensor de flujo de aire masivo (MAF)
21	15A	Cargas y sensores del tren motriz
22	10A	Módulo de suspensión de aire trasero (RASM)
23	10A	Accesorio retardado (Techo corredizo, sistema de audio y navegación)
101	40A	Alimentación del relé del ventilador
102	50A	Ventilador de refrigeración
103	50A	Alimentación de la caja de fusibles del tablero de instrumentos #1
104	40A	Alimentación de la caja de fusibles del tablero de instrumentos #2
105	30A	Alimentación del relé de arranque
106	40A	Módulo ABS (Bomba)
107	40A	Alimentación del relé del desempañador trasero
108	40A	Módulo de la tapa del maletero eléctrico (PDM)
109	20A	Módulo ABS (Válvulas)
110	30A	Módulo del limpiaparabrisas
111	20A	Toma de corriente trasera #1
112	30A	RASM (Compresor de aire)
113	20A	Toma de corriente trasera #2
114	20A	Techo corredizo
115	20A	Encendedores de cigarrillos traseros
116	30A	Módulo de cierre asistido
117	30A	Módulo del asiento del conductor
118	20A	Asientos traseros calefaccionados
201		Embrague del aire acondicionado
203		Bobina de encendido
204		PCM
206		Combustible
209		Bocina
301		Motor de arranque
302		RASM (Compresor de aire)
303		Ventilador
304		Accesorio retardado
501		Embrague del aire acondicionado
502		Batería inversa
503		Bocina, Pestillo de la puerta
601		Asientos eléctricos
602		Relé de accesorio retardado para ventanas, techo corredizo, sistema de audio y navegación
