Panel de fusibles del compartimiento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | Accesorio temporizado | ||
| 1 | 10A | Bobina del relé de arranque | |
| 2 | 10A | Módulo de control de sujeción (RCM), Sensor de clasificación de ocupantes (OCS), Indicador de desactivación de la bolsa de aire del pasajero (PADI) | |
| 3 | 10A | Audio, Cabezal de control de navegación | |
| 4 | 10A | Luces de reversa | |
| 5 | 7.5A | Módulo de control de iluminación (LCM) | |
| 6 | 10A | Sistema antirrobo pasivo (PATS), Bobina del relé del Módulo de control del tren motriz (PCM), Bobina del relé de la bobina de encendido, Bobina del relé de combustible | |
| 7 | 10A | Módulo del limpiaparabrisas | |
| 8 | 10A | Módulo de la tapa del maletero eléctrico (PDM), Interruptor de cancelación de sobremarcha, Tablero de instrumentos, Módulo de la brújula, LCM | |
| 9 | 7.5A | Iluminación del interruptor del espejo, Iluminación del interruptor de la cerradura de la puerta, Iluminación del interruptor del asiento calefaccionado, Espejo electrocromático | |
| 10 | 15A | Luces de emergencia | |
| 11 | 15A | Señal de giro | |
| 12 | 15A | Audio/navegación | |
| 13 | 10A | Módulo de asistencia de estacionamiento trasero extendido, Sistema de frenos antibloqueo (ABS), Tablero de instrumentos | |
| 14 | 15A | Pedales ajustables, Bobina del relé de accesorios temporizados | |
| 15 | 10A | Módulo de control de temperatura automático dual (DATC) | |
| 16 | 20A | Encendedor de cigarrillos, OBD II | |
| 17 | 10A | Interruptor de ciclo del aire acondicionado, Módulos de asientos calefaccionados | |
| 18 | 15A | LCM (Iluminación interior) | |
| 19 | 7.5A | Interruptores del Módulo de la puerta del conductor (DDM), PDM, Espejos eléctricos, DSM, DDM, LED PATS | |
| 20 | 10A | LCM (Luz baja derecha) | |
| 21 | 10A | Reloj analógico, LCM (Iluminación) | |
| 22 | 10A | LCM (Luz baja izquierda) | |
| 23 | 10A | LCM | |
| 24 | 15A | LCM (Luces altas), Interruptor multifunción (Ráfaga de luces) | |
| 25 | 10A | Módulo DATC, Tablero de instrumentos | |
| 26 | 15A | LCM (Luces de estacionamiento, luces de esquina, luces de matrícula) | |
| 28 | 7.5A | Señal de freno, LCM (BTSI), ABS | |
| 31 | 5A | LCM (Llave insertada) | |
| 32 | 7.5A | Accesorio temporizado (navegación/audio/techo corredizo) |

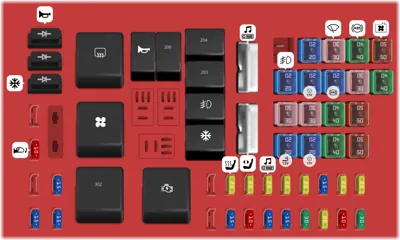

Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | Interruptor de encendido | |
| 2 | 20A | Techo corredizo, asientos traseros calefaccionados | |
| 3 | 10A | Módulo de control del tren motriz (PCM) alimentación de mantenimiento y ventilación del recipiente | |
| 4 | 20A | Alimentación del relé de combustible | |
| 5 | 20A | Toma de corriente del tablero de instrumentos | |
| 6 | 15A | Regulador del alternador | |
| 7 | 30A | Alimentación del relé del PCM | |
| 8 | 20A | Módulo de la puerta del conductor (DDM) | |
| 9 | 15A | Alimentación del relé de la bobina de encendido | |
| 10 | 20A | Alimentación del relé de la bocina | |
| 11 | 15A | Alimentación del relé del embrague del aire acondicionado | |
| 12 | 20A | Audio | |
| 13 | 10A | Módulo de suspensión de aire trasero (RASM) | |
| 14 | 20A | Interruptor de la luz de freno | |
| 15 | 15A | Soporte lumbar, puerta de combustible | |
| 16 | 20A | Asientos calefaccionados | |
| 19 | 15A | Inyectores | |
| 20 | 15A | PCM | |
| 21 | 15A | Cargas y sensores del tren motriz | |
| 23 | 10A | Espejos calefaccionados | |
| 101 | 40A | Alimentación del relé del soplador | |
| 102 | 50A | Ventilador de refrigeración | |
| 103 | 50A | Alimentación de la caja de fusibles del tablero de instrumentos #1 | |
| 104 | 50A | Alimentación de la caja de fusibles del tablero de instrumentos #2 | |
| 105 | 30A | Alimentación del relé de arranque | |
| 106 | 40A | Módulo ABS (Bomba) | |
| 107 | 40A | Alimentación del relé del desempañador trasero | |
| 108 | 40A | Módulo de la tapa del maletero eléctrico (PDM) | |
| 109 | 20A | Módulo ABS (Válvulas) | |
| 110 | 30A | Módulo del limpiaparabrisas | |
| 111 | 20A | Toma de corriente trasera #1 | |
| 112 | 30A | RASM (Compresor de aire) | |
| 113 | 20A | Toma de corriente trasera #2 | |
| 114 | 20A | Alimentación de la caja de fusibles del tablero de instrumentos #3 | |
| 115 | 20A | Encendedores de cigarrillos traseros | |
| 116 | 30A | Módulo de cierre asistido | |
| 117 | 20A | Faros antiniebla | |
| 201 | Embrague del aire acondicionado | ||
| 202 | Faros antiniebla | ||
| 203 | Bobina de encendido | ||
| 204 | PCM | ||
| 206 | Combustible | ||
| 209 | Bocina | ||
| 301 | Motor de arranque | ||
| 302 | RASM (Compresor de aire) | ||
| 303 | Soplador | ||
| 304 | Desempañador trasero | ||
| 501 | Embrague del aire acondicionado | ||
| 502 | Batería inversa | ||
| 503 | Bocina, pestillo de la puerta | ||
| 601 | Asientos eléctricos, módulo del asiento del conductor | ||
| 602 | Relé de accesorios retardado para ventanas, techo corredizo, audio y sistema de navegación |
