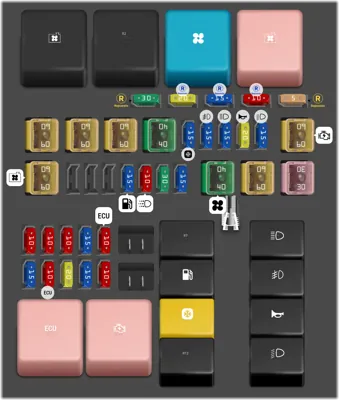

Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Repuesto | |
| - | 20A | Repuesto | |
| - | 15A | Repuesto | |
| - | 10A | Repuesto | |
| - | 5A | Repuesto | |
| - | 60A | Bujía Incandescente | |
| - | 60A | BATT CAB-2 | |
| - | 60A | BATT CAB-1 | |
| - | 40A | ECU ABS | |
| - | 15A | Compresor de aire acondicionado | |
| - | 15A | Luz Antiniebla | |
| - | 15A | Luz Delantera de Carretera | |
| - | 20A | Bocina | |
| - | 15A | Luz Delantera de Cruce | |
| - | 60A | Motor de Arranque | |
| - | 60A | Ventilador de Refrigeración | |
| - | 15A | Bomba de Combustible | |
| - | 10A | DRL [Versión S11] | |
| - | 30A | Solenoide ABS | |
| - | 15A | Bomba de Retorno | |
| - | 40A | Soplador | |
| - | 60A | BATT CAB-3 | |
| - | 30A | Suministro de la ECU | |
| - | 10A | Relé de la Bomba de Combustible | |
| - | 10A | Derivación EGR y WIF | |
| - | 10A | Nox-2 | |
| - | 15A | Interruptor de Freno e Interruptor de Presión del aire acondicionado | |
| - | 10A | EMS-1 | |
| - | 15A | Iluminación Estática en Curva [Versión S11] | |
| - | 10A | EMS-2 | |
| - | 20A | HFM y Unidad de Medición de Combustible | |
| - | 15A | Bomba de Agua/PCJ/VOP | |
| - | 10A | Compresor AC/Ventilador de Refrigeración/Relé de Arranque del Embrague | |
| - | Relé de Velocidad Alta del Ventilador de Refrigeración | ||
| - | Relé de la Bujía Incandescente | ||
| - | Relé del Soplador | ||
| - | Relé de Velocidad Baja del Ventilador de Refrigeración | ||
| - | Relé de la ECU | ||
| - | Relé del Motor de Arranque | ||
| - | Relé de Iluminación Estática en Curva [Versión S11] | ||
| - | Relé de la Bomba de Combustible | ||
| - | Relé de la Luz Delantera de Carretera | ||
| - | Relé de la Luz Antiniebla | ||
| - | Relé del Compresor del aire acondicionado | ||
| - | Relé de la Bomba de Retorno | ||
| - | Relé de la Bocina | ||
| - | Relé de la Luz Delantera de Cruce | ||
| - | Herramienta para la extracción de los fusibles. |
Caja de Fusibles del Compartimento del Motor (Tipo 2)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de ECU | ||
| - | Relé de Arranque | ||
| - | Relé GNS | ||
| - | Relé del Ventilador del Condensador | ||
| - | Relé de Bujía de Incandescencia | ||
| - | Relé de Repuesto | ||
| - | Relé de la Bomba de Agua | ||
| - | Relé de Iluminación Estática en Curva | ||
| - | Relé de la Tapa de Combustible | ||
| - | Relé del Compresor de aire acondicionado | ||
| - | Relé de Luz Baja | ||
| - | Relé de Luz Antiniebla | ||
| - | Relé de Luz Alta | ||
| - | Relé de Bocina | ||
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 60A | BATERÍA CAB-3 | |
| 2 | 40A | Motor ABS | |
| 3 | 60A | Solenoide de Arranque | |
| 4 | 30A | Relé Principal EMS I/P | |
| 8 | 60A | BATERÍA CAB-1 | |
| 9 | 60A | BATERÍA CAB-2 | |
| 10 | 60A | Mini Fusible EC B+ | |
| 11 | 60A | Bujía de Incandescencia | |
| 12 | 30A | Relé Principal SCR | |
| 13 | 30A | HCU | |
| 15 | 25A | ABS | |
| 16 | 10A | Interruptor de Freno | |
| 17 | 20A | Per Mbat | |
| 18 | 10A | Sensor HFM/Lambda | |
| 19 | 30A | Ventilador del Condensador | |
| 20 | 10A | Compresor de aire acondicionado/Bomba de Agua/SCR/HCU/Bujía de Incandescencia/GNS | |
| 21 | 20A | Iluminación Estática en Curva | |
| 22 | 5A | WIF/ESS/Presión | |
| 23 | 15A | Luz Alta | |
| 24 | 10A | BATERÍA EMS-1 | |
| 25 | 15A | Luz Baja | |
| 26 | 15A | BATERÍA EMS-2 E4/ES-E6 | |
| 26 | 10A | BATERÍA EMS-2 E4/ES-E6 | |
| 27 | 15A | Luz Antiniebla Delantera | |
| 28 | 15A | EGR/FMU/BPA | |
| 29 | 15A | Bocina | |
| 31 | 10A | Bomba de Agua | |
| 32 | 20A | Suministro Nox/hUC | |
| 33 | 5A | Interruptor Inhibidor | |
| 34 | 10A | Tapa de Combustible |
Caja de fusibles del panel de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Repuesto | |
| - | 20A | Repuesto | |
| - | 15A | Repuesto | |
| - | 10A | Repuesto | |
| - | 5A | Repuesto | |
| - | 5A | Inmovilizador | |
| - | 20A | Infoentretenimiento/Tablero de instrumentos/FATCB+ [Versión S11] | |
| - | 10A | Infoentretenimiento/Tablero de instrumentos/HVAC [Versión S] | |
| - | 10A | Luces interiores | |
| - | 5A | Arranque | |
| - | 10A | Reversa/RPAS IGN/ITC | |
| - | 10A | MBFM/Tablero de instrumentos/FATC/IS T15 | |
| - | 5A | ABS T15 | |
| - | 10A | Airbag | |
| - | 15A | Desempañador trasero [Versión S11] | |
| - | 20A | Actuador de puerta del conductor [Versión S] | |
| - | 20A | MBFM 3 | |
| - | 20A | MBFM 2 | |
| - | 5A | BMS | |
| - | 5A | IGN | |
| - | 15A | Toma de corriente trasera | |
| - | 5A | ECU K18 [Versión S] | |
| - | 15A | Desempañador trasero | |
| - | 20A | MBFM | |
| - | 20A | Tapa de combustible/Anti-pellizco | |
| - | 5A | Diagnóstico/ITC | |
| - | 10A | Estacionamiento | |
| - | 40A | Ventana eléctrica | |
| - | 10A | EMS/Inmovilizador/T15 | |
| - | 10A | Espejo retrovisor exterior [Versión S11] | |
| - | 15A | Limpiaparabrisas delantero | |
| - | 10A | Limpiaparabrisas trasero [Versión S11] | |
| - | 5A | MBFM/FATC T 15A | |
| - | 5A | Audio con llave insertada | |
| - | Relé del desempañador [Versión S11] | ||
| - | Relé de limpiaparabrisas alto/bajo [Versión S11] | ||
| - | Relé de arranque del embrague | ||
| - | Relé de ventana eléctrica extendida [Versión S] | ||
| - | Relé de bajada automática [Versión S11] | ||
| - | Relé de la tapa de combustible |
Caja de fusibles montada en la batería
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Fusible de carga principal | ||
| 2 | Fusible de la batería |
Caja de Fusibles Interior
| N° | A | Descripción | |
|---|---|---|---|
| 2 | 15A | EGR / DMY | |
| 3 | 10A | IPMF | |
| 4 | 5A | PERM | |
| 5 | 10A | (BRAKE SW) Luces de freno | |
| 7 | 10A | (FUEL PUMP) Bomba de combustible | |
| 8 | 15A | ECU SUPPLY | |
| 9 | 10A | ECU SUPPLY | |
| 10 | 5A | (SPARE) Fusible de respuesto | |
| 11 | 10A | (SPARE) Fusible de respuesto | |
| 12 | 15A | (SPARE) Fusible de respuesto |
