Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | EGI | |
| 3 | 30A | Faros delanteros | |
| 4 | 80A | Protección del circuito principal | |
| 4 | 100A | Protección del circuito principal [algunos modelos] | |
| 5 | 60A | Luces de emergencia, luces interiores, cerradura de puerta, luces de freno, luces traseras | |
| 6 | 40A | Ventilador de enfriamiento | |
| 7 | 60A | Bomba de ABS | |
| 8 | 40A | Calefactor, aire acondicionado | |
| 9 | 15A | aire acondicionado | |
| 11 | 15A | Dirección en las 4 ruedas | |
| 12 | 15A | Faro de luz baja - izquierdo | |
| 13 | 15A | Faro de luz baja - derecho | |
| 14 | 20A | Faro de luz alta - izquierdo | |
| 15 | 20A | Faro de luz alta - derecho |

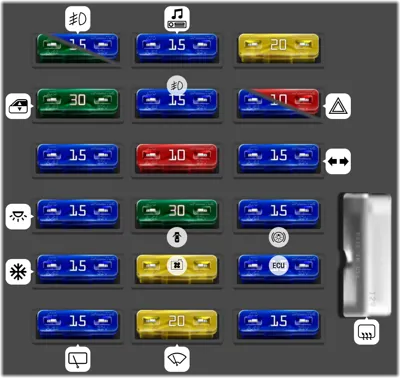

Panel de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| 16 | 30A | Sistema pasivo de cinturón de seguridad | |
| 16 | 15A | Luz antiniebla trasera | |
| 17 | 30A | Ventanillas eléctricas | |
| 18 | 15A | Luces traseras, luces de posición laterales, luces de estacionamiento, iluminación del tablero, luz de matrícula | |
| 19 | 15A | Luces interiores, luz de mapa | |
| 20 | 15A | aire acondicionado | |
| 21 | 15A | Limpiaparabrisas trasero | |
| 22 | 15A | Radio | |
| 23 | 15A | Luces antiniebla | |
| 24 | 10A | Medidores | |
| 25 | 30A | Cerraduras eléctricas de las puertas | |
| 26 | 20A | Ventilador de enfriamiento | |
| 27 | 20A | Limpiaparabrisas | |
| 28 | 20A | Limpiafaros | |
| 29 | 15A | Luces de advertencia y emergencia | |
| 29 | 10A | Luces de advertencia y emergencia | |
| 30 | 15A | Luces de giro | |
| 31 | 15A | Luces de freno | |
| 32 | 15A | Sistema de control del motor | |
| 33 | 15A | Quemacocos | |
| 34 | Desempañador de la luneta trasera |
